在常用的激光打標中，聲光Q開關利用了超聲波和光柱在介質中散射的相互作用的關系. 光束以與在散射介質中的聲波表面成布拉格角的方向進入, 按照周期性變化的以聲波產生的衍射率進行衍射。

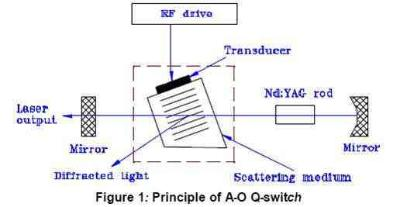

情況簡要解釋見圖1. 首先, 射頻信號被附著在熔融石英上的傳感器所感應到,厚度伸展振動產生. 超聲波橫波由于震動在熔融石英中傳播, 而聲波產生的相光柵也形成了. 激光束當滿足相對于這個相位光柵成布拉格角時發生衍射, 與入射光在太空中分散開。

如果激光光學諧振腔的建成是相對于0維衍射光(非衍射光), 當射頻信號被感知，衍射光便從激光光學諧振腔軸線產生. 結果，激光光學諧振腔內發生損失，及激光振蕩受到打壓. 利用這一現象, 射頻信號只在特定某個時間長度內被感知，(地位低Q值)來暫停激光振蕩. 在此期間,反轉的Nd:YAG激光棒通過連續泵浦積累了很多. 當射頻信號減至零(地位高Q值)和激光光學諧振腔內的損失消除了, 累積的能量以在極短的時間長度內脈沖形式的激光振蕩被激活,. 他們是Q開關脈沖.

這種情況在圖2被簡要解釋. 當一個射頻信號,受到脈沖調制,可以定期發生Q開關脈沖. 當期Q開關脈沖愈來愈短,比高階的Nd:YAG激光棒生命周期(約200微秒)還要短的時候 ,反轉的數量下跌并且Q開關脈沖的峰值也下跌.

聲光Q開關(AOQS)工作在激光腔內，通過主動控制腔的Q因子(損耗)來產生高強度、脈沖光。我們的聲光Q開關是堅固、可靠且耐用的，可服務數百萬小時。我們提供低插入損耗，高效率的聲光Q開關，能夠處理非常高的峰值功率，并將利用我們35年的經驗，將激光器的腔長、重復率、波長、光束直徑、偏振狀態和輸出功率與最佳聲光q開關解決方案相匹配。武漢新特光電技術有限公司專做激光配件，詳情請咨詢：18162698939
