打標應用中，掃描振鏡采用的反射鏡類型包含有石英基底材料，厚度在2.0和7.0mm之間，這取決于反射鏡尺寸和角加速度。電解質鍍膜在對應的波長范圍內（例如，對于高功率半導體激光器和入射角兩側偏轉范圍超過12時，在780nm和980nm之間）提供足夠的反射率（＞98.0%）。

振鏡的工作原理

振鏡掃描式打標頭主要由XY掃描鏡、場鏡、振鏡及計算機控制的打標軟件等構成。其工作原理是將激光束入射到兩反射鏡（掃描鏡）上，用計算機控制反射鏡的反射角度，這兩個反射鏡可分別沿X、Y軸掃描，從而達到激光束的偏轉，使具有一定功率密度的激光聚焦點在打標材料上按所需的要求運動，從而在材料表面上留下永久的標記，聚焦的光斑可以是圓形或矩形。

在振鏡掃描系統中，可以采用矢量圖形及文字，這種方法采用了計算機中圖形軟件對圖形的處理方式，具有作圖效率高，圖形精度好，無失真等特點，極大的提高了激光打標機的質量和速度。同時振鏡式打標也可采用點陣式打標方式，采用這種方式對于在線打標很適用，根據不同速度的生產線可以采用一個掃描振鏡或兩個掃描振鏡，與前面所述的陣列式打標相比，可以標記更多的點陣信息，對于標記漢字字符具有更大的優勢。

掃描振鏡技術

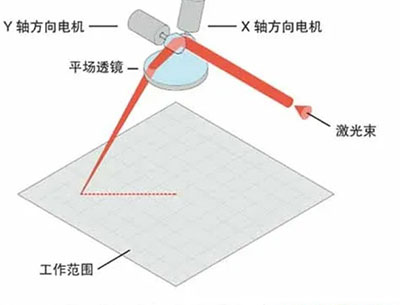

一套基本的x-y掃描裝置看起來很簡單：兩塊反射鏡，由電機驅動，可將入射激光束反射到特定區域（工作區域）的任何點。一組平場（f- ）透鏡確保焦點在工作區域平面內（二軸系統，如圖1），對基本的Nd:YAG激光器來說，典型的工作范圍為40×40平方毫米（ff- =100 毫米）至180×180 平方毫米（ff- =254 毫米；對于高級諧波激光器和二極管激光器，其工作范圍為40×40 平方毫米（ff- =100 毫米）至120×120平方毫米（ff- =163 毫米)，具體取決于平場透鏡的焦距。顯然，所需工作范圍越大，工作距離越長。如果在掃描振鏡前端的激光光路中，使用聚焦透鏡和可移動透鏡的組合來代替平場透鏡，工作范圍和工作距離還會進一步增加（三軸系統，如圖2）。該裝置可使工作范圍達到1200×1200平方毫米，工作距離達到1500毫米。

在多種應用場合中，要求較高的定位速度。比如，當f- 透鏡焦距長度達163mm時，在120×120mm2的工作區域內掃描速度可達10 m/s。簡單的幾何計算表明，振鏡鏡面較小的角度偏差可能導致激光光斑在工作平面上出現較大的錯位。因此，不管對振鏡驅動、鏡面，還是反射鏡安裝架來說，高級別的定位精度是必須的。同時，振鏡電機和驅動器電子器件會發熱，產生熱漂移，導致上述定位偏差的發生。新特光電提供的振鏡具有完美的動態響應特性。軸向預置高精度軸承保證無反向間隙，高強度且低摩擦，使用壽命長！而且除了高精度光學位置檢測系統具有高重復性和低漂移特性外，還配備加熱器和溫度傳感器，讓振鏡即使在異常波動環境中也能保持良好的溫度特性，保證了長期工作狀態下的穩定性。

振鏡掃描式打標因其應用范圍廣，可進行矢量打標和點陣打標，標記范圍可調，而且具有響應速度快、打標速度高、打標質量較高、光路密封性能好、對環境適應性強等優勢已成為主流產品，并被認為代表了未來激光打標機的發展方向，具有廣闊的應用前景。
