全新設計的2D光束控制掃描鏡給研究和產品開發提供了光束掃描的顛覆性新方案。這些鏡片可分為反射模式（2D反射鏡）或透射模式（可調棱鏡）。該雙軸音圈反射鏡 (VCM) 占用空間小，具有 15mm 大反射鏡，可以進行±25° 的機械傾斜度調節，以實現±50° 的光學掃描范圍。此鏡片適用于汽車工業 (激光雷達、動態大燈、ADAS)、激光加工、生物識別、（眼球追蹤）、機器視覺、3D打印和醫療激光應用等。
我們一站式供應各種類型的可調光束控制鏡,光束轉向反射鏡,音圈掃描鏡,雙軸音圈鏡,雙軸矢量掃描鏡,2D反射鏡,可調棱鏡,音圈鏡,可調光束控制器,電控光束轉折器,光束控制鏡,二維光束控制掃描系統，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！

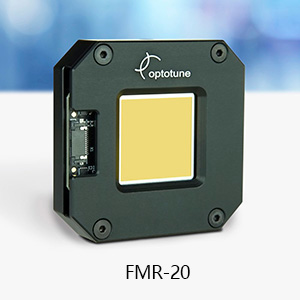

精細轉向鏡FMR-20專為精細傾斜、高角度分辨率應用而設計。具有 20 x 20 毫米的大通光孔徑，能以高達 250 Hz 的帶寬掃描各種光束模式，傾斜范圍為 ±2.3 mrad。FMR-20 與 Optotune ICC-4C-2000 工業電流控制器配合使用，是一種即插即用的精細轉向解決方案。
主要特點
下表是 FMR-20 的主要規格：
| 型號 | 鏡片尺寸 | 機械角度 | 重量 | 尺寸 |
| FMR-20 | 20*20mm | ±5.2mrad | 53 g | 50.8 x 50.8 x 12 mm |
| 運動模式 | 2D可編程 |
| 位置控制 | 開環 |
| 外部控制傳感器 | 可添加 |
| 溫度漂移 | 1000 ppm/K |
| 角度分辨率 (with ICC-4C-2000) | 4 μrad |

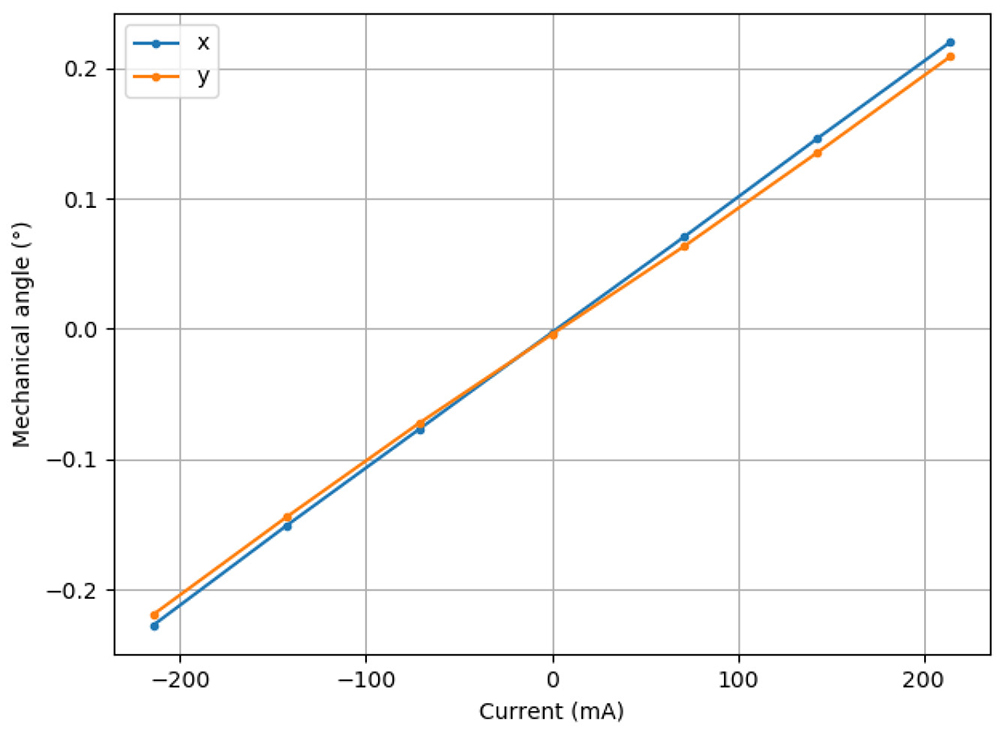

| 靜態電機常數 | 17.5mrad/A |
| 動態電機常數 | 1.0°/A |

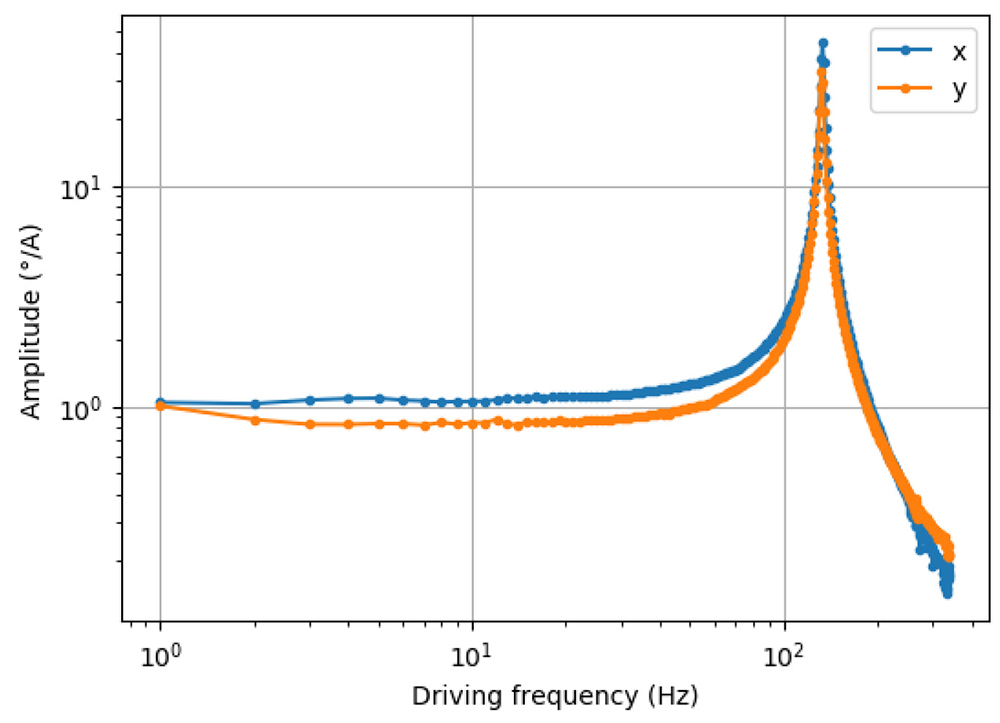

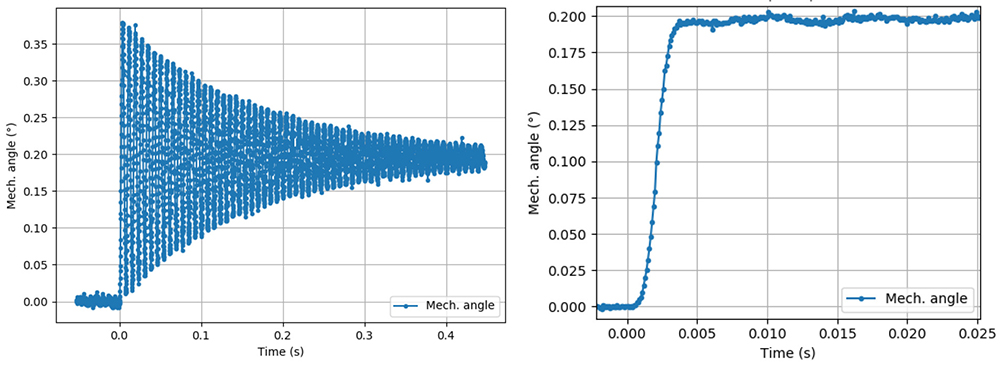

| 帶寬 (正弦, ± 2.3 mrad) | 130 ± 5 Hz |
光學規格：
控制:

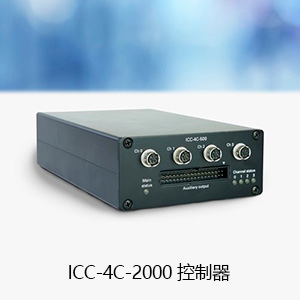

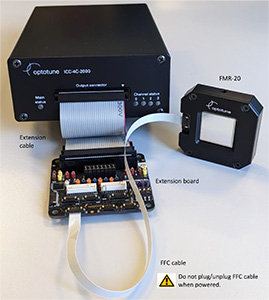

FMR-20 由 ICC-4C-2000 工業 4 通道控制器和 ICC-4C-2000 擴展套件（適配器板）控制。一個 ICC-4C-2000 有四個輸出通道，支持兩個 FMR-20轉向鏡。
電動二維掃描鏡的核心技術是基于可變形鏡片的工作原理。鏡片由一個容器組成，容器里裝有光學流體，并用彈性聚合物薄膜進行密封。電磁驅動器對容器施壓，導致鏡片彎曲。因此，通過驅動器線圈內的電流改變來控制鏡頭的焦距（或表面的曲面形狀），進而實現光束掃描。我們全新設計的2D光束控制掃描鏡給研究和產品開發提供了光束掃描的顛覆性新方案。這些鏡片可分為反射模式（2D反射鏡）或透射模式（可調棱鏡）。
主要特點
單個光學元件的二維光束偏轉掃描
大孔徑和寬光束角度
小巧輕便
定位反饋雙軸矢量掃描鏡
雙軸鏡的優點是其結構小巧，大鏡面與極大傾斜角相結合，并可選擇任一軸共振。內置反饋系統保證了高精度的定位控制。2D反射鏡的虛擬旋轉點離反射鏡表面很近使得2D掃描鏡可直接向前。此鏡片適用于汽車工業（激光雷達，動態頭燈，ADAS），生物識別、機器視覺、醫療和3D打印。
激光準直和穩像可調棱鏡
我們的可調棱鏡（TP，tunable prism）適用于光傳輸時的對準和光束控制。其低吸收率使其適合大功率應用。低色散液體也使其可用于多色激發應用。
三維光束控制掃描系統
將2D掃描鏡與電動變焦鏡相結合，可快速地在任意點定位激光束光斑。非常適用于動態前照燈（汽車）、診斷和光譜設備以及3D打印。

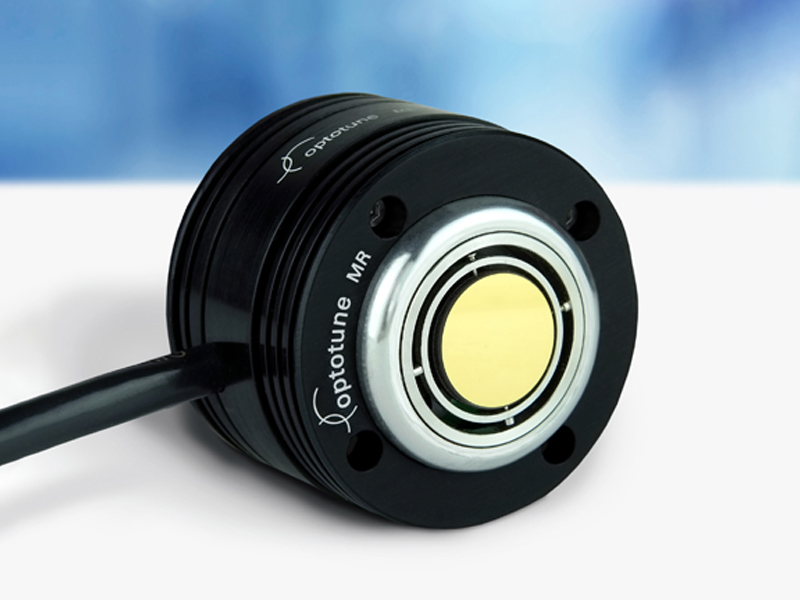

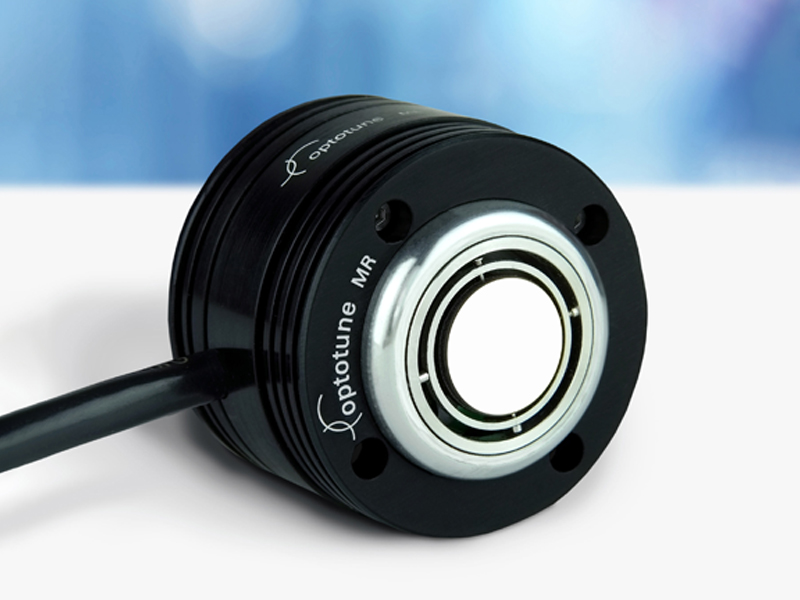

STOT-MR-15-30, STOT-MR-10-30
緊湊、快速、精準的光束控制

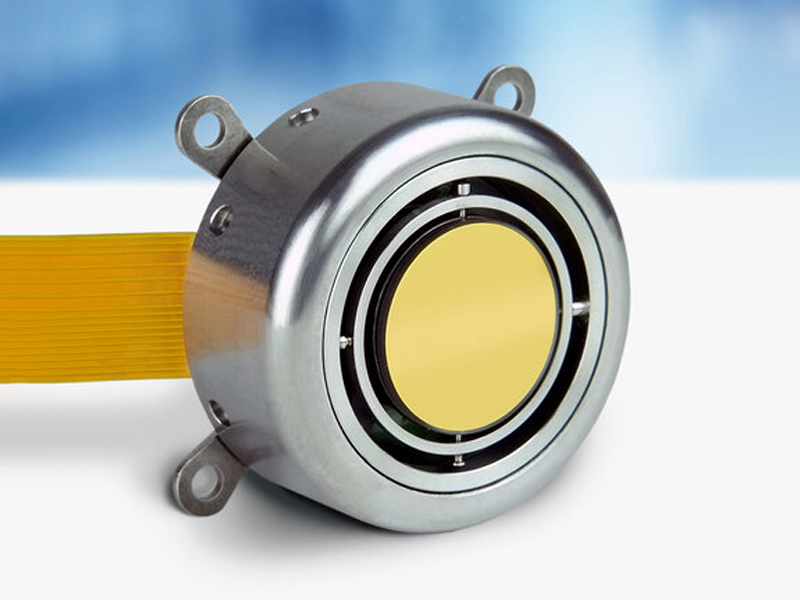

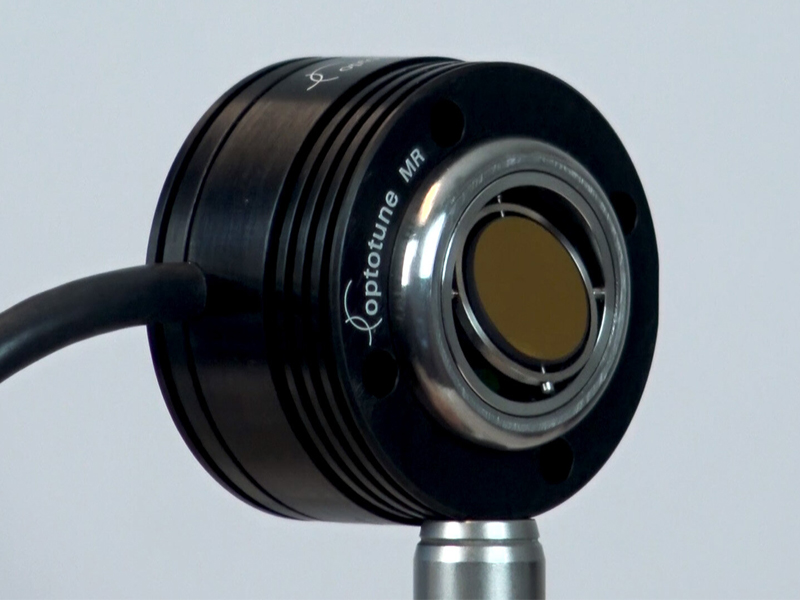

如果需要小體積與大角度視野的雙軸掃描鏡，STOT-MR-15-30會是絕佳的選擇。STOT-MR-15-30最小直徑可達15 mm、機械傾斜角度±25&°，同時對應光學偏轉±50&°。此鏡片內建有一個位置反饋系統，使用標準PID控制器在100mrad范圍內可精確控制偏轉角度在±5 μrad內。除了常見的準靜態版本，我們還開發兩種共振的版本，即單軸共振鏡頭、線性軸加垂直共振軸結合的版本。與掃描振鏡相比，STOT-MR-15-30的旋轉原點非常靠近鏡面中心，另可選用不同范圍波長的反射膜，如紫外線、可見光與近紅外光。
主要優勢
大二維掃描角度
結構小巧
精度高
主要應用
汽車（激光雷達、動態前照燈、ADAS）
視覺（視野擴展、縮放）
生物測定（眼睛跟蹤）、診斷設備和3D打印
| 參數 | STOT-MR-15-30 | STOT-MR-10-30 |
| 掃描方向 | 2D雙軸 | 2D雙軸 |

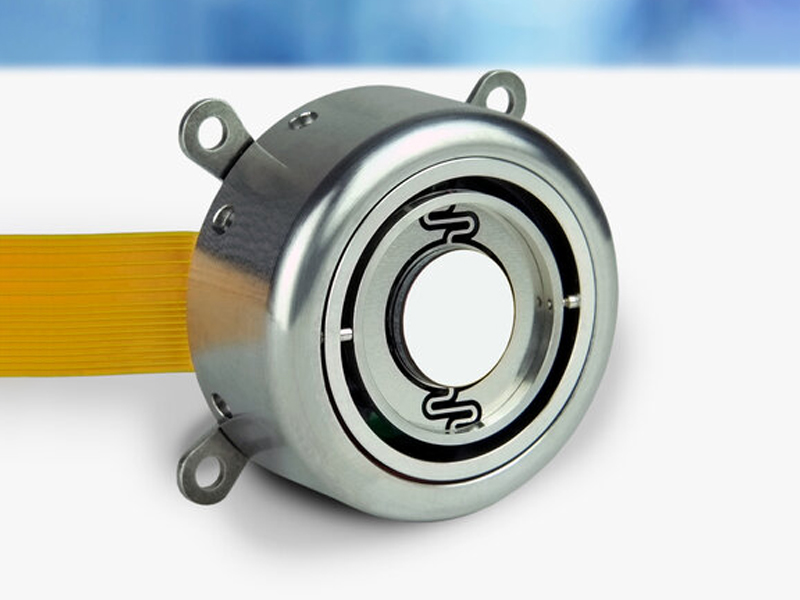

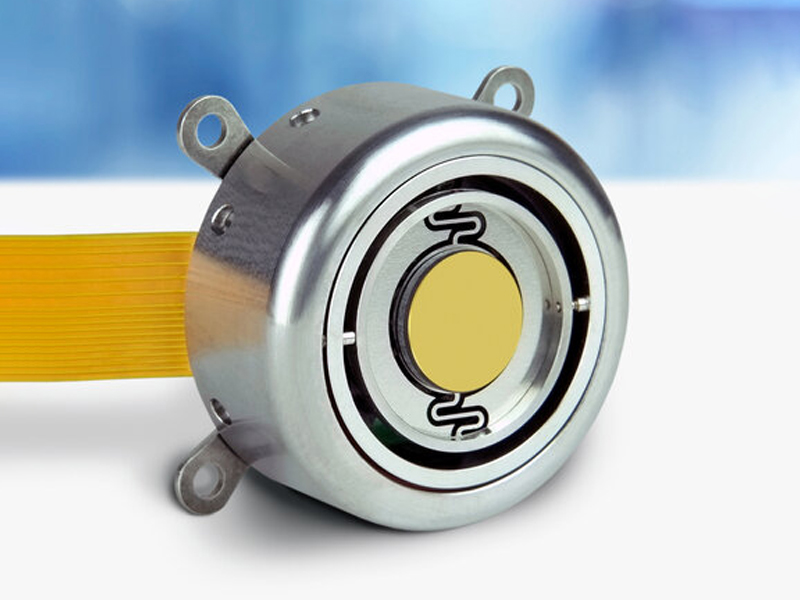

| 機械傾斜角度 | X軸：±25°; Y 軸±25° | X軸：±25°(慢軸); Y 軸±12.5°（快軸） |
| 鏡片直徑 | 15 mm | 10 mm |
| 分辨率(閉環) | <5 urad | <5 urad |
| 重復性RMS | 30 - 100 urad | 30 - 100 urad (慢) X軸 |
| 轉動頻率 | 20 Hz | X 軸：20Hz (慢軸)；Y 軸：280 Hz (快軸) |

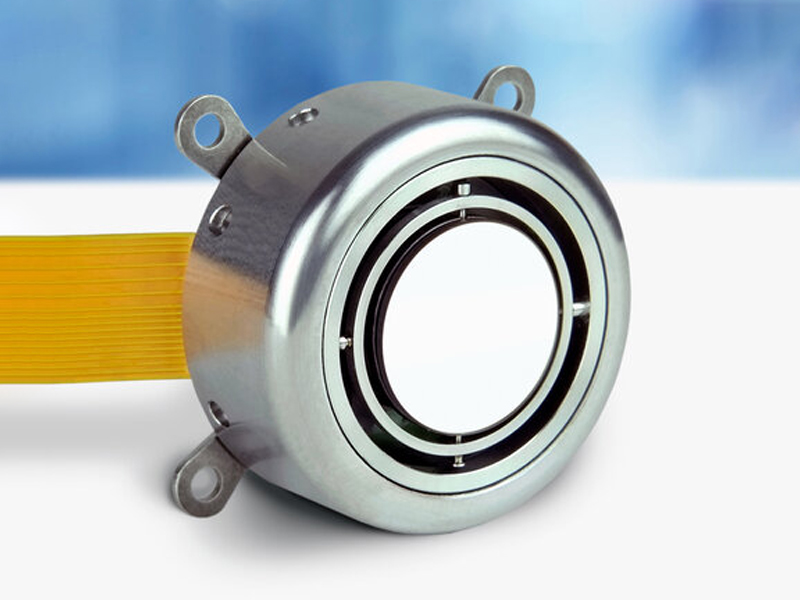

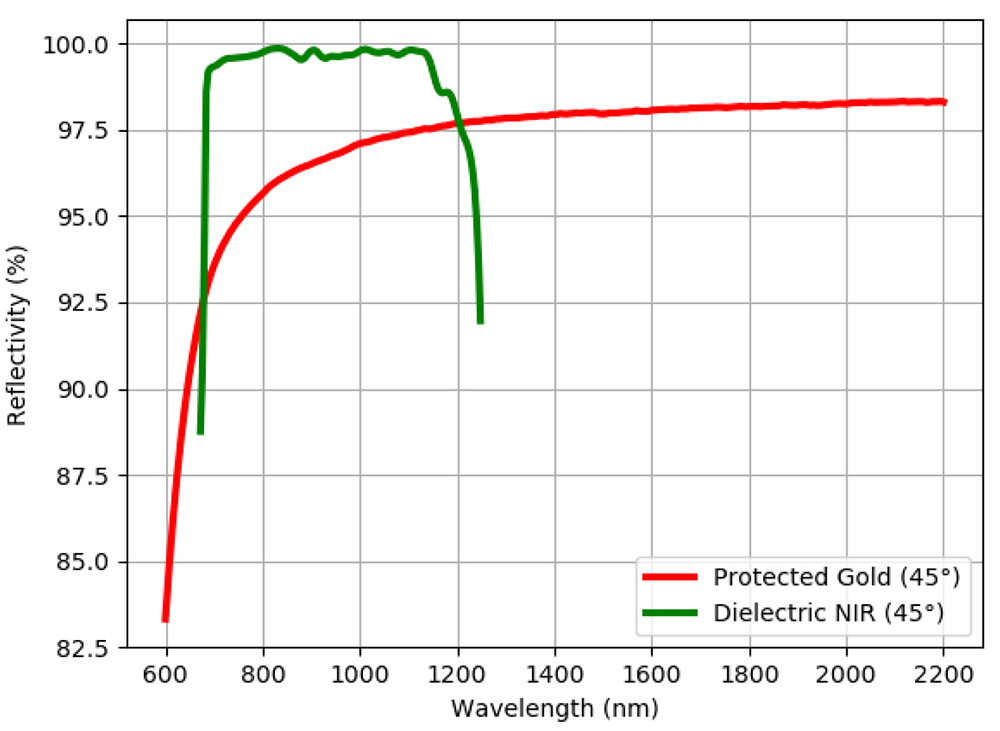

| 鏡片涂層 | 金,保護層銀膜 | 金,保護層銀膜 |
| 鏡片反射率 | 平均>97% @NIR | 平均>97% @NIR |
| 平面精度P-V | λ/2 | λ/2 |
可調棱鏡是可調節的楔形物，它可以讓兩個有AR涂覆的光學性能平坦的玻璃窗相對于彼此傾斜。這兩個玻璃窗通過一個波紋管結構鏈接在一起，這個波紋管結構內填充了低色散的透明光學液。核心元件可以與各種致動元件集成在一起，例如機械或電動導螺桿，音圈和壓電驅動器
主要應用
在光路中使激光偏轉，可在光路調整，光源與探測準直時使用。
激光測距儀
圖像穩定
光束控制
下表是我們的標準產品，我們也可根據客戶要求來調整流體和玻璃涂層，可根據您的具體要求定制可調棱鏡。如有需要請與我們聯系。
光學參數
| 最大光學偏移（525nm） | 8.2度 |
| 折射指數（25°，525nm） | 1.38 |
| 阿貝數 V（25°C） | 63 |
| 窗片平滑 | 0.5 |
| 反射指數比溫度（dn/dT） | -3.3e-4°C |
| 透射譜寬 | 420-950 nm |
| 鏡片損傷閾值（525nm） | 根據所選鍍膜kW/cm2 |
| 吸收 | <0.1% |
| 偏正變化 | 保持 |
| 儲存溫度 | 【-40，+85】°C |

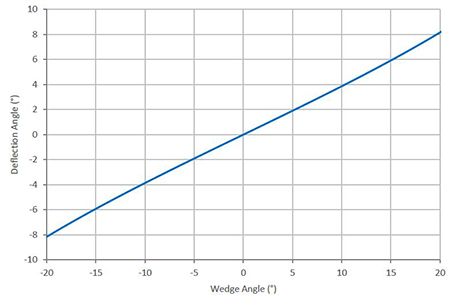

光束偏轉

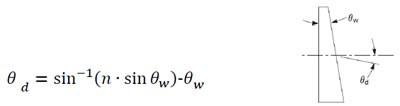

光從左到右通過尖角為θω的楔形物時的光束偏轉由下面公式決定：
其中n是楔形物內光學流體的折射率

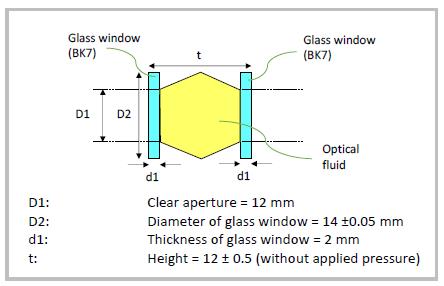

光學布局

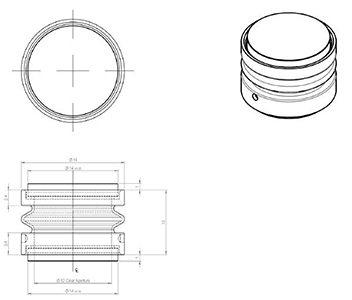

下面這個模擬圖包含了型號STOT-TP-12-16使用時所需的信息。
透射光范圍
在250-2500nm波長范圍內，光學流體和兩塊玻璃窗高度透明，幾乎不吸收光。下圖顯示了可見光（420-950nm）范圍內的透射光譜，玻璃窗可根據客戶要求鍍膜。
安裝方式

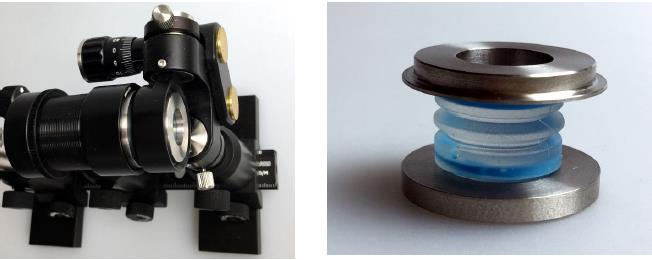

STOT-TP-12-16有多種安裝方式，下圖是一個簡單的機械萬向安裝組件。

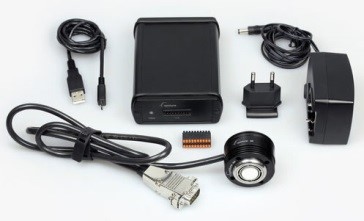

STOT-MR-E-2驅動器是二維掃描鏡的配套解決方案。它由電子驅動控制設備和反射鏡組成。此驅動程序有多種操作模式，但只與我們的鏡片兼容。可以通過我們的用戶界面從主機控制。此外，驅動程序還提供以下通信接口：USB、SPI、模擬信號；控制界面板與CPU板可定作；可獨立運作的開發版本包含控制界面板與二維轉向鏡，以及基座。
| 產品型號 | 含鏡片類型 | 包含的配件 |
| STOT-MR-E-2 基礎件 | N/A | STOT-MR-E-2基礎件控制器盒, 電源，USB線 |
| STOT-MR-E-2 鍍金鏡面 | STOT-MR-15-30-G-25x25D | 鏡頭（包括鏡片和電纜）保護蓋、散熱器 |
| STOT-MR-E-2 鍍銀鏡面 | STOT-MR-15-30-PS-25x25D | 鏡頭（包括鏡片和電纜）保護蓋、散熱器 |
| STOT-MR-E-2 定制鏡片 | STOT-MR-C-15-30 (定制鏡片), 或共振鏡片 MR-10-30-G/MR-10-30-PS | 鏡頭（包括鏡片和電纜）保護蓋、散熱器 |
| STOT-MR-E-2 OEM 版本 | N/A | 轉接板（無外殼）、CPU板（無外殼）、代理板（無鏡頭）、連接電纜 |

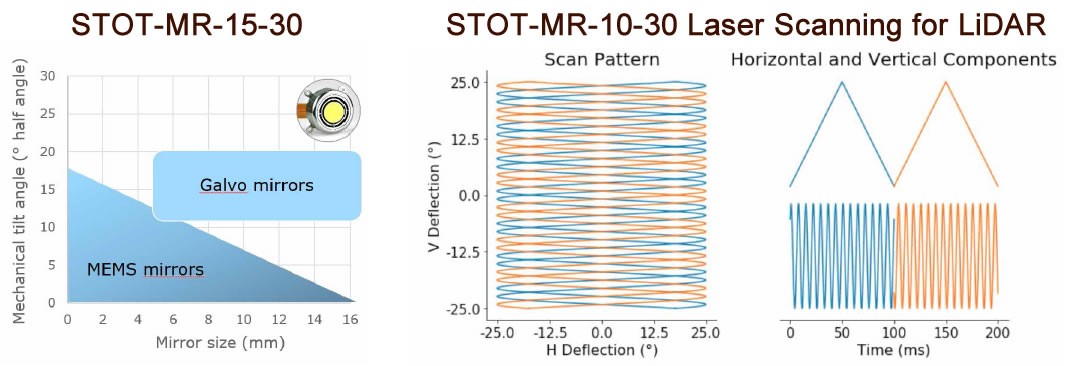

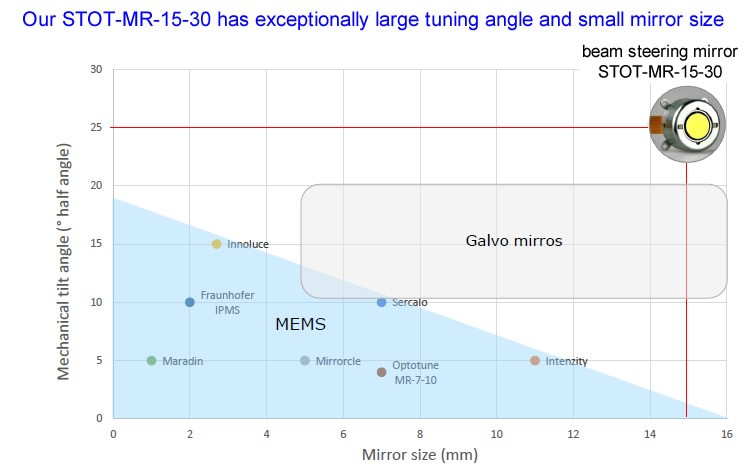

掃描角和器件體積比較

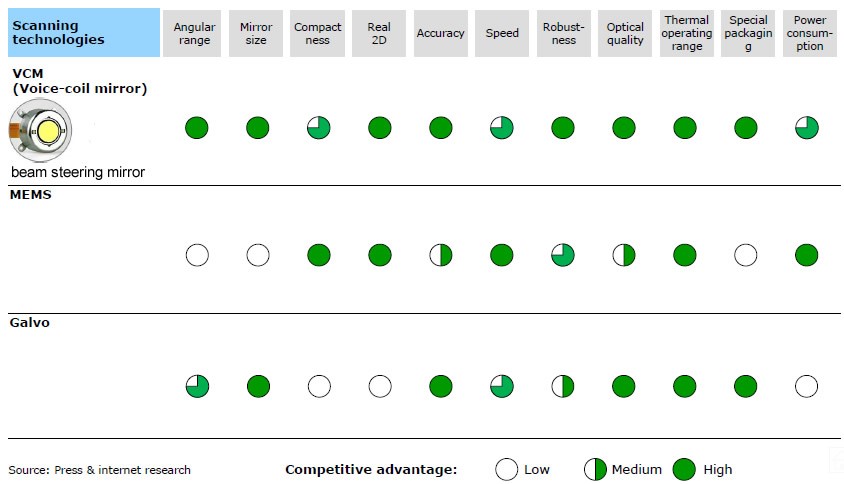

與MEMS和光學振鏡比較
