STSF系列半導體激光器電源模塊

半導體激光電源是將電流準確地輸送到激光半導體模塊使其在特定應用中運行的驅動電源。對于半導體模塊來講它能在不超載的情況下給其電流信號是非常重要的。我們的激光電源性能高度穩定，產品小巧精密。集成的過電流保護能讓其安全的驅動您的激光半導體模塊。

現在我們有兩條主要產品線：

• STSF6XXX——強大的OEM連續波緊湊型激光半導體電源；

• STSF8XXX——帶TEC的適合蝶形激光模塊的超小型OEM電源。

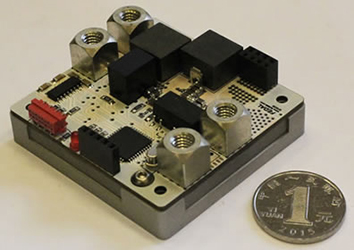

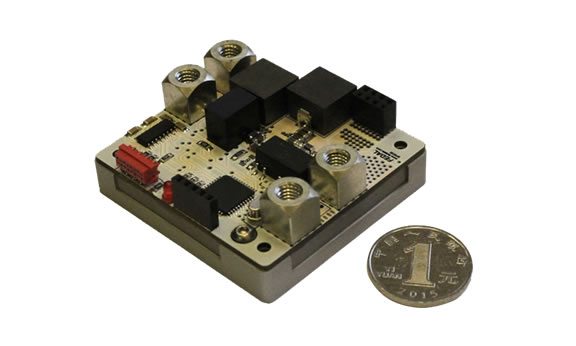

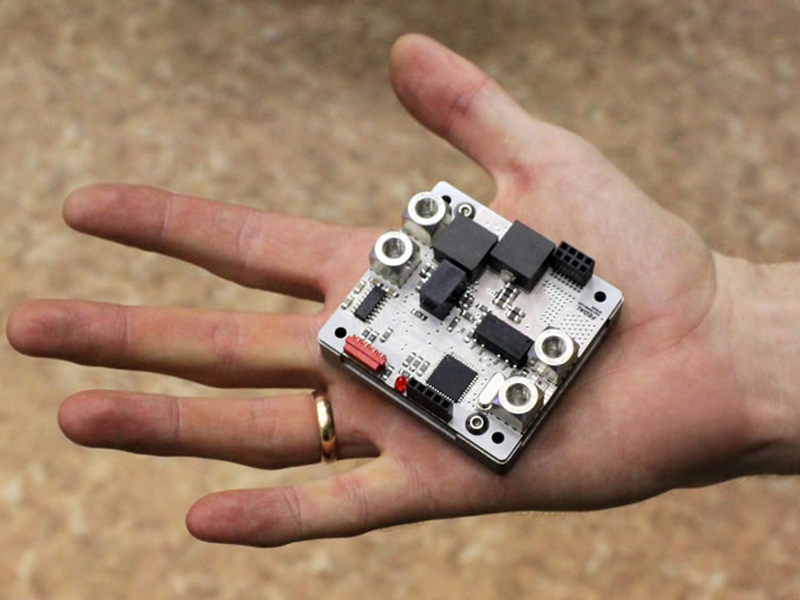

STSF6xxx系列半導體電源

STSF6XXX系列高功率，緊湊型OEM直流半導體激光驅動，具有獨特的激光驅動解決方案，可實現高功率密度及高達97%的效率。無論是風冷還是水冷方式，鋁基板都有效的保證了驅動模塊的散熱。該產品廣泛應用在激光加工設備（打標，焊接，切割），醫療器械，激光測量設備（如光譜儀，雷達，測距儀）和實驗室測試系統。

產品特點

• 高達98%的效率

• 超級緊湊（1kW，60×58mm）

• 模擬控制信號/RS-232

• 內鎖

• 過流保護，關閉

• 過溫警告/關閉

• 軟啟動，從當前斜坡到電流設置點

• NTC 熱敏電阻輸入

• 用戶設置電路極限

• 無需調節電壓

STSF6015半導體電源的詳細產品信息

• 輸出電流范圍 (I): 0-15А

• 輸出電壓范圍 (0.75*Vin max) (V): 1-10V

• 電流分辨率: 0.01A

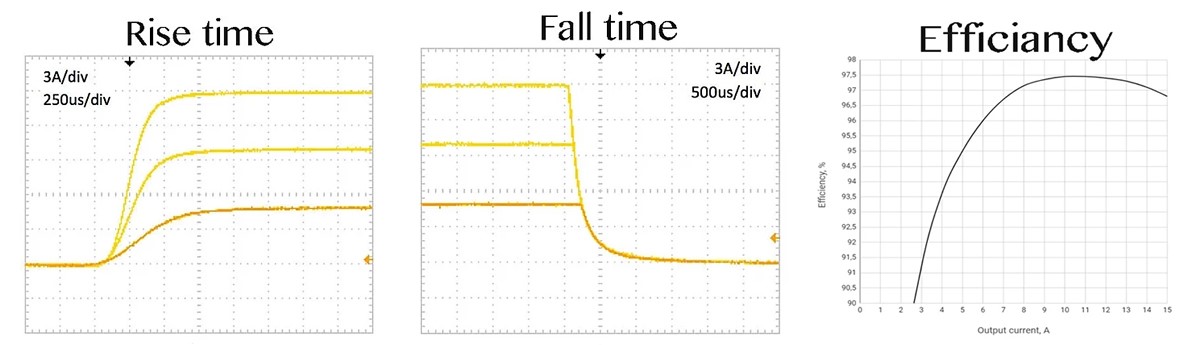

• 上升時間: (Iout = 7,5A) 最小150μs; 最大500μs

• 上升時間: (Iout = 15A) 最小140μs; 最大500μs

• 下降時間: 最小250μs; 最大1200μs

• 電流穩定性: <0.2%

• 電流設置精度: <1%

激光二極管的保護功能

• 軟啟動

• 用戶可以自己設定電流極限值

• 過電流保護關斷

• 過溫?zé)岜Ｗo(hù)預警和關機

• 反向電流保護

• 撬棒保護

• 禁止輸入保護

• 連鎖保護

用戶界面

• 模擬

• RS-232 / UART 數字接口(USB端口選項)

• 通/段信號輸入

輸入電源: 輸入電壓(Vin): 10V 至 14V

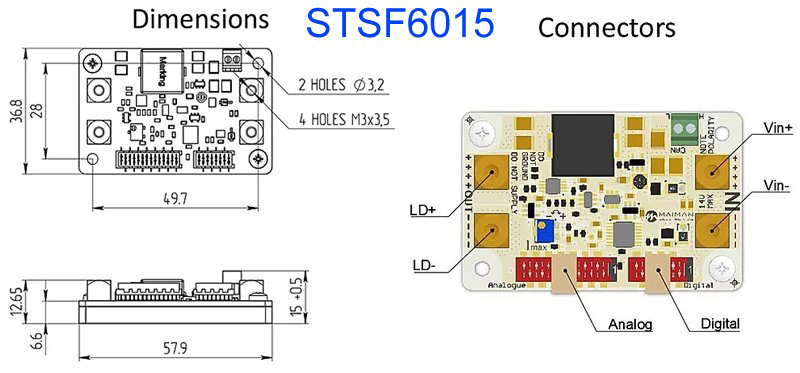

外觀尺寸圖

其他STSF6xxx型號的電源的規格與上述類似。如果您需要更多的信息，請隨時與我們聯系。

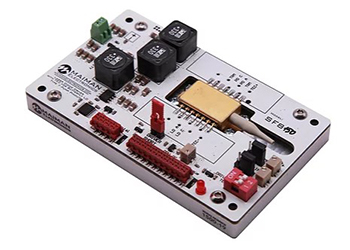

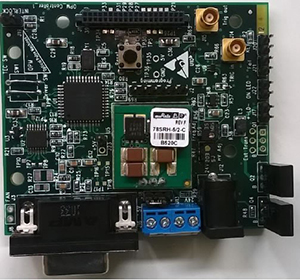

STSF8xxx系列半導體電源

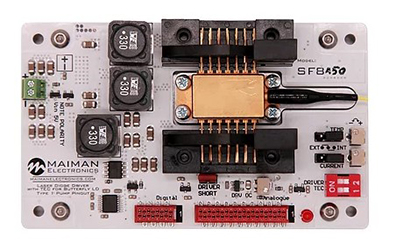

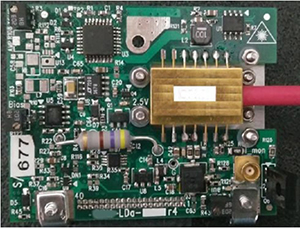

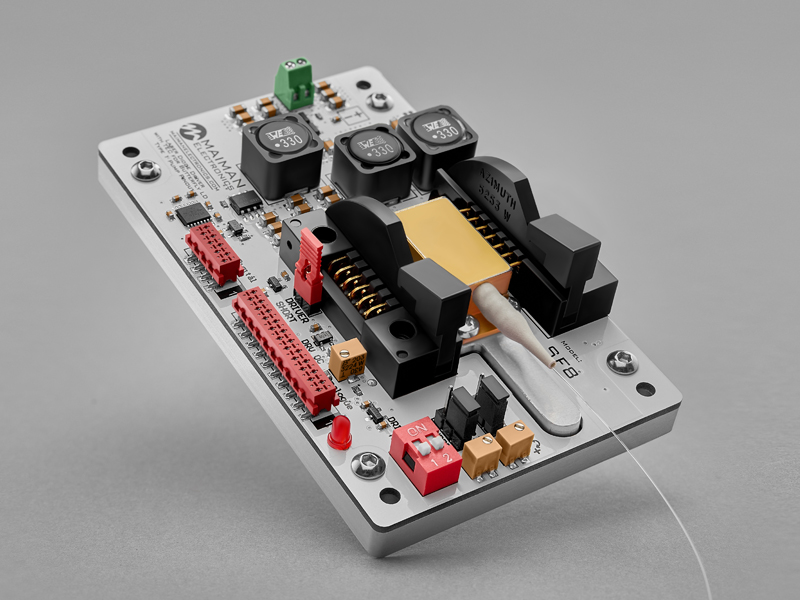

STSF8xxx系列電源專為14針蝶形封裝激光二極管而設計。此系列電源包括用于激光二極管的高穩定電流源（0.01mA）和用于制冷并且其溫度精確控制在（0.01℃）的溫度控制器。電源上有一個蝴蝶封裝半導體的安裝位和散熱器。其主要應用領域是激光泵浦、激光光譜、實驗室測試等。

STSF8xxx包含一個激光二極管驅動和一個溫度控制器（TEC）。激光二極管驅動是產生高穩定性和低紋波電流并具有恒流輸出的非隔離低壓差線性穩壓器（LDO）驅動。TEC是非隔離DC/DC產生低電流紋波。其附加功能包括可調TEC輸出電流限制和集成自調整PID控制器，可調節最佳溫度。

STSF8xxx既可模擬或數字信號或開關進行控制。它底部封裝了一塊61×101.6mm的鋁基板來幫助激光二極管散熱。激光二極管的安裝口也在板子上。此電源可以安裝在任何導熱表面上來消除半導體激光器的損耗。

主要特點

• 一體化電源，

• 安裝Azimuth ZIF插座和溫控

• 兼容1型和2型蝶形14針激光二極管（取決于型號）

• LD低電流紋波：≤10uA

• 電流穩定性<0.1%

• 集成PID控制器，不需要設置

• 激光二極管保護，軟啟動電流斜坡、電流限制、溫度限制

• 適用于所有的控制軟件

主要參數

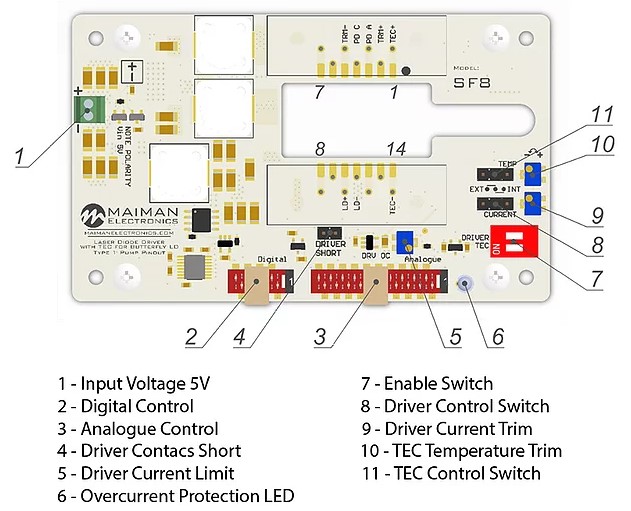

STSF8XXX-ZIF14，用于14針蝶形LD帶TEC的激光半導體電源

型號及參數

電流, 電壓和TEC控制器

• LD最大電流(I): 250 mА; 750 mA; 1500 mA

• LD最大電壓(V): 0.5-3 V

• 電流穩定性: 0.1 %

• 電流設置精度: < +/- 1 %

• 輸出電流噪聲:10-15 μA

• ТЕС輸出電流: ±4А

• ТЕС輸出電壓: ±4 V

• TEC 反饋傳感：10 kΩ NTC

• 溫控范圍：+15到+40 ℃

激光二極管保護

• 軟啟動電流斜坡

• 電流限制

• 溫度限制

• 反向電流保護

• ESD和瞬態保護

外型適配

• STSF8XXX適用于半導體泵浦激光器（1型）

• STSF8XXXT適用于通信激光模塊（2型）

尺寸和重量

• 尺寸:101.6 x 61 x 28.3mm

• 重量：142 g

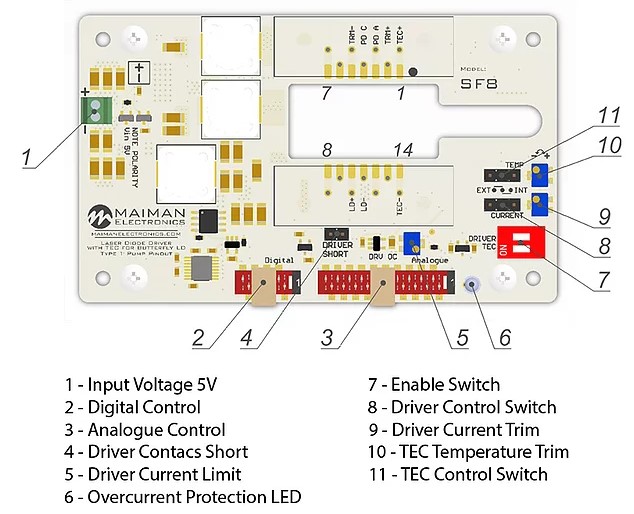

用戶端接口

• 驅動電流和TEC功率的微調電位器

• 模擬

• RS-232/UART/USB接口

輸入供電電壓(Vin): 5 VDC：

連接器

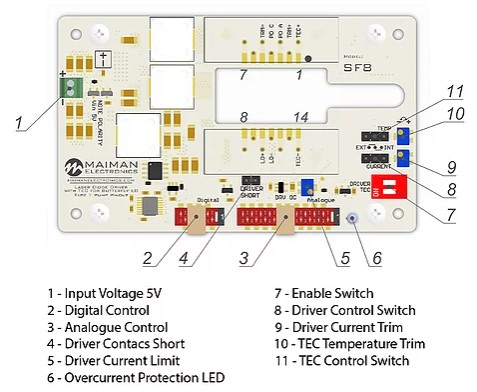

STSF8XXX-14，用于14針蝶形LD帶TEC的激光半導體電源

電流, 電壓和TEC控制器

• LD最大電流(I): 250 mА; 750 mA; 1500 mA

• LD最大電壓(V): 0.5-3 V

• 電流穩定性: 0.1 %

• 電流設置精度: 1 %

• 輸出電流噪聲:10-15 μA

• ТЕС輸出電流: ±4А

• ТЕС輸出電壓: ±4 V

• 輸出電流紋波：2-4mA

• TEC 反饋傳感：10 kΩ NTC

• 溫控范圍：+15到+40 ℃

激光二極管保護

• 軟啟動電流斜坡

• 電流限制

• 溫度限制

• 反向電流保護

• ESD和瞬態保護

外型適配

• STSF8XXX適用于半導體泵浦激光器（1型）

• STSF8XXXT適用于通信激光模塊（2型）

尺寸和重量

• 尺寸:101.6 x 61 x 20mm

• 重量：136g

用戶端接口

• 驅動電流和TEC功率的微調電位器

• 模擬

• RS-232/UART/USB接口

輸入供電電壓(Vin): 5 VDC：

連接器

STSF8XXX-10，用于10針蝶形LD帶TEC的激光半導體電源

電流, 電壓和TEC控制器

• LD最大電流(I): 250 mА; 750 mA; 1500 mA

• LD最大電壓(V): 0.5-3 V

• 電流穩定性: 0.1 %

• 電流設置精度: 1 %

• 輸出電流噪聲:10-15 μA

• ТЕС輸出電流: ±4А

• ТЕС輸出電壓: ±4 V

• 輸出電流紋波：2-4mA

• TEC 反饋傳感：10 kΩ NTC

• 溫控范圍：+15到+40 ℃

激光二極管保護

• 軟啟動電流斜坡

• 電流限制

• 溫度限制

• 反向電流保護

• ESD和瞬態保護

尺寸和重量

• 尺寸:101.6 x 61 x 18.56mm

• 重量:119g

用戶端接口

• 驅動電流和TEC功率的微調電位器

• 模擬

• RS-232/UART/USB接口

輸入供電電壓(Vin): 5 VDC

連接器

STSF8XXX-NM帶TEC控制器的半導體電源

STSF8XXX-NM系列是STSF8XXX系列的改進版。STSF8XXX-NM系列特別為半導體模塊而設計包含一個激光二極管驅動和一個溫度控制器（TEC通道）。此系列電源還包括用于激光二極管的高穩定電流源（0.01mA）和用于制冷并且其溫度精確控制在（0.01°C）的溫度控制器。其主要應用領域是激光泵浦、激光光譜、實驗室測試等。此電源可匹配現在世面上大部分知名公司生產的二極管模塊如：II-VI、Eblana、3SP、Furukawa、Lumentum等。

主要特點

• 一體式電源、帶溫控

• LD低電流紋波：≤10uA

• 電流穩定性<0.1%

• 集成PID控制器，無需設置

• 激光二極管軟啟動電流斜坡、電流保護、溫度保護

電流, 電壓和TEC控制器

• LD最大電流(I): 250 mА;  750 mA; 1500 mA

• LD最大電壓(V): 0.5-3 V

• 電流穩定性: 0.1 %

• 設定點分辨率：0.1mA

• TEC輸出電流: ±4А

• TEC輸出電壓: ±4 V

• 輸出電流紋波：2-4mA

• TEC 反饋傳感：10 kΩ NTC

• 溫控范圍：+15到+40 °C

激光二極管保護

• 軟啟動電流斜坡

• 電流限制

• 溫度限制

• 反向電流保護

• ESD和瞬態保護

尺寸和重量

• 尺寸:57.9 x 61  x 22 mm

• 重量：115g

用戶端接口

• 驅動電流和TEC功率的微調電位器

• 模擬

• RS-232/UART/USB接口

輸入

• 輸入供電電壓(Vin): 5 VDC

質保期

• 一年

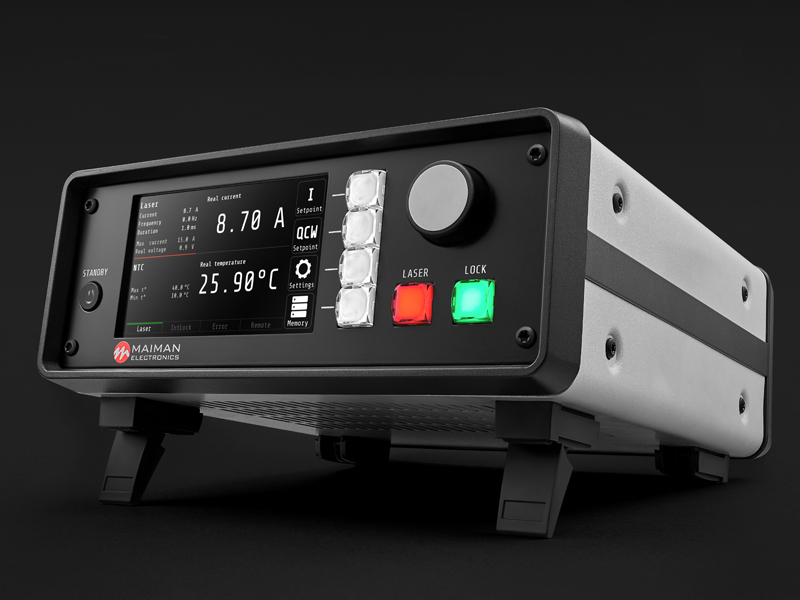

STMBL1500A帶TEC的臺式半導體電源

STMBL1500A電源得特別為1型和2型14針蝶形封裝的激光二極管設計的臺式驅動電源。電源包括源包括用于激光二極管的高穩定電流源（0.01m A）和用于制冷并且其溫度精確控制在（0.01℃）的溫度控制器。特別安裝了Azimuth ZIF插座以便于用戶安裝蝶形LD。這種電源非常適合實驗室測試使用，它能給激光二極管的操作提供所需保護。此電源可匹配現在世面上大部分公司生產的二極管模塊如：II-VI、Eblana、3SP、Furukawa、Lumentum等。

主要特點

• 一體式電源、帶溫控，適用于蝶形LD的Azimuth ZIF安裝插座

• 兼容1型和2型14針蝶形LD

• 通過觸摸屏或按鈕進行本地控制

• 通過USB控制遠程（包括軟件和通信協議）

• 集成PID控制器，無需設置

• 激光二極管軟啟動電流斜坡、電流保護、溫度保護

• 可保存9個預設的選項

• 電流穩定性<0.1%

• 設定極限的能力

• 適用于所有的控制軟件

電流, 電壓和TEC控制器

• LD最大電流(I): 1500 mA

• LD最大電壓(V): 0.5-3 V

• 設定點分辨率：0.1mA

• 上升時間：<4000 μs

• 下降時間: <8000 μs

• 電流穩定性: 0.1 %

• 電流設置精度: 1 %

• 輸出電流噪聲:10-15 μA

• TEC輸出電流: ±4А

• TEC輸出電壓: ±4 V

• 輸出電流紋波：2-4mA

• TEC 反饋傳感：10 kΩ NTC

• 溫控范圍：+15到+40 ℃

• 風冷

激光二極管保護

• 軟啟動電流斜坡

• 電流限制

• 溫度限制

• 反向電流保護

• ESD和瞬態保護

外型適配

• STSF8XXX適用于半導體泵浦激光器（1型）

• STSF8XXXT適用于通信激光模塊（2型）

尺寸和重量

• 尺寸: 257 x 271 x 116mm

• 重量：3.4kg

用戶端接口

• 前面板（觸屏或按鈕）

• USB接口

輸入：?jiǎn)蜗?20VAC/50Hz

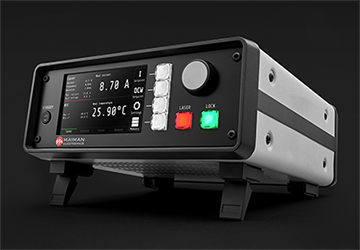

STMBL1500B 臺式帶TEC控制器的半導體電源

STMBL1500B系列電源專為半導體激光器而設計。電源包括用于激光二極管的高穩定電流源（0.01m A）和用于制冷并且其溫度精確控制在（0.01°C）的溫度控制器。這種電源非常適合實驗室測試使用，它能給激光二極管的操作提供所需保護。此電源可匹配現在世面上大部分公司生產的二極管模塊如：II-VI、Eblana、3SP、Furukawa、Lumentum等。

主要特點

• 一體式電源、帶溫控

• 通過觸摸屏或按鈕進行本地控制

• 通過USB控制遠程（包括軟件和通信協議）

• 集成PID控制器，無需設置

• 激光二極管軟啟動電流斜坡、電流保護、溫度保護

• 可保存9個預設的選項

• 電流穩定性<0.1%

• 設定極限的能力

• 適用于所有的控制軟件

電流, 電壓和TEC控制器

• LD最大電流(I): 1500 mA

• LD最大電壓(V): 0.5-3 V

• 設定點分辨率：0.1mA

• 上升時間：<4000 μs

• 下降時間: <8000 μs

• 電流穩定性: 0.1 %

• 電流設置精度: < +/- 1 %

• 輸出電流噪聲:10-15 μA

• TEC輸出電流: ±4А

• TEC輸出電壓: ±4 V

• 輸出電流紋波：2-4mA

• TEC 反饋傳感：10 kΩ NTC

• 溫控范圍：+15到+40 °C

• 風冷

激光二極管保護

• 軟啟動電流斜坡

• 電流限制

• 溫度限制

• 反向電流保護

• ESD和瞬態保護

尺寸和重量

• 尺寸:257 x 271 x 116mm

• 重量：3.3kg

用戶端接口

• 前面板（觸屏或按鈕）

• USB接口

輸入：?jiǎn)蜗?20VAC/50Hz

套件包含

• 激光二極管電源1個

• 電源線1根

• 聯鎖連接器1個

• 參數表和用戶手冊1套

質保期

• 一年內

臺式激光電源 STEM595

STEM595是一個帶有簡潔的用戶操作界面的將半導體電源和TEC控制器相結合的緊湊型臺式儀器。其電流為1.5A可以匹配古奇公司生產的任何 14針DFB激光器或單模激光器。電流3A的熱電制冷器可在常溫的環境工作。頻率的精準控制得益于其優良的溫控。STEM595以其低噪聲和良好的線寬性能創造了一個新的高水準。如要提高提高噪聲和線寬性用戶可選擇慮使用STEM750和STEM650。

主要特點

• 操作簡單的適用于14針蝶形LD電源

• 觸屏接口

• USB接口

• 溫度精度0.01℃

• 驅動電流1.5A，可提供3A TEC電流

• 結緊緊湊

• 恒流運行

• 恒定功率運行

• 通過觸摸屏或按鈕進行本地控制

• 通過USB控制遠程（包括軟件和通信協議）

• 集成PID控制器，無需設置

• 激光二極管軟啟動電流斜坡、電流保護、溫度保護

主要參數

主要參數

• 控制范圍: 0-1.5A

• 恒流制輸出電壓: >4V

• 分辨精度: 100uA (前面板), 50um (遠程控制)

• 精度: +/- (0.15 + 500uA)

溫控參數

TEC電流輸出

• 控制范圍: -3.0 - +3.0A

• 恒流制輸出電壓: >4.7V

• 最大輸出功率: >14.1W

• 分辨精度: 1mA (前面板), 100um (遠程控制)

• TEC電流限制

• 精度: +/- (0.2% + 20mA)

NTC熱敏電阻

• 電阻測量范圍: 300Ω至150KΩ

• 控制范圍：-55oC - +150 oC

• 溫度分辨率：0.01 oC

• 電阻分辨率: 1 Ω

• 精度: +/- (0.1% + 1Ω)

• 溫度穩定性（24小時: <0.005 oC

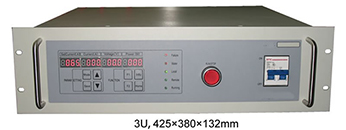

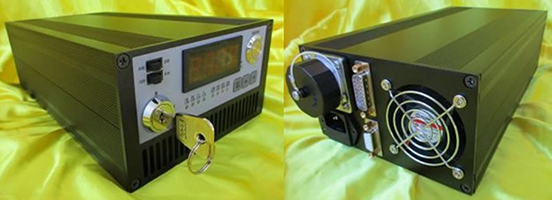

STYA系列半導體激光電源

本公司推出的系列半導體激光電源具有超低電流紋波、超低溫度漂移，高穩定性、高可靠性。電源采用PWM變換技術，整體變換效率很高。電源既可通過前面板操作進行控制，也可通過外控接口由外部設備控制，還可通過RS232接口與計算機連接進行遠程控制。電源設計充分考慮到了對激光二極管LD的各種保護措施，具有過電流、過電壓、過溫度以及防靜電等保護功能。電源具有緊急終止激光輸出功能及按鍵。

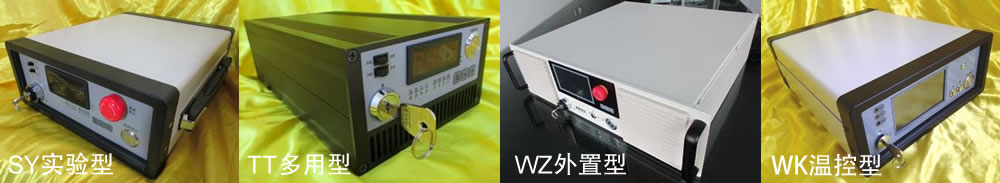

本系列電源分為外置型WZ、內置型NZ、實驗型SY和既可在臺面獨立使用，也可集成于系統的TT型，還有僅用于溫控電源的WK型。輸出的驅動和控制有二極管驅動、一路或兩路TEC溫控、聲光Q控制。本公司可根據客戶特定需求定制各類二極管驅動電源。

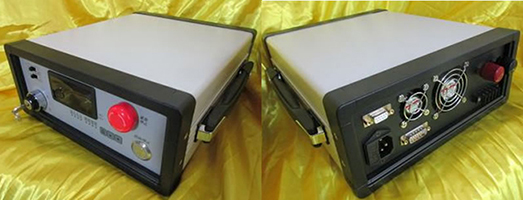

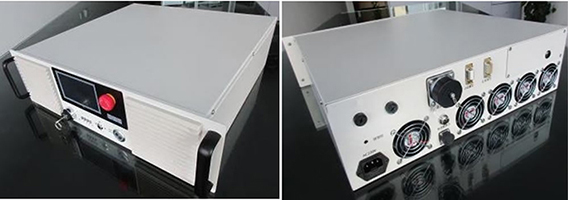

半導體激光器驅動電源  STYA-12V12A-1T-SY詳細資料

STYA-12V12A-1T-SY半導體激光器驅動電源（以下簡稱“電源”）是我公司推出的實驗型系列電源之一，該系列電源的特點是具有超低電流紋波、超低溫度漂移，高穩定性、高可靠性。電源采用PWM變換技術，整體變換效率很高。電源既可通過前面板操作進行控制，也可通過外控接口由外部設備控制，還可通過RS232接口與計算機連接進行遠程控制。電源設計充分考慮到了對LD的各種保護措施，具有過電流、過電壓、過溫度以及防靜電等保護功能。電源具有緊急終止激光輸出功能及按鍵。電源前面板設計有本地/遠程、內控/外控轉換開關，方便用戶任意切換。顯示窗口可顯示設置電流、檢測電流、檢測溫度、限制電流參數。電源內部設計有數據存儲單元，可隨時存儲電源狀態參數。電源具有限制電流設置功能，當設定好限制電流之后，電源操作過程的設置電流在任何情況下都不會超過限定值。電源具有LD溫度實時檢測及顯示功能，并可通過前面板調整LD的控制溫度。電源前面板還設計有各種狀態指示LED，方便用戶掌握電源狀態。電源可提供后面板的外控接口（DB15）實現外部設備控制，可進行電流大小設定及電流啟動/停止操作等。在外控接口還可提供電流實時檢測信號、電源故障信號、外部設備互鎖信號等。電源在遠程控制狀態時，上位機可對電源進行電流大小設置、電流啟動/停止操作、隨時查詢電源各種參數、接受電源上傳的各種信息。

主要特點：

• 集激光二極管LD驅動與TEC溫控為一體

• 本地控制與計算機遠程控制任選

• 設有外控接口，支持外部設備控制

• 高效率、高精度、高可靠性

• 超低電流紋波、超低溫度漂移

• 電流啟動零過沖、電流關閉零反沖

• 完善的過流、過壓、過溫及防靜電保護功能

• 自動記憶功能，隨時存儲電源各種參數

• 具有設置電流及限制電流設定功能

• 具有LD溫度設定功能

• 設有外部設備互鎖信號接口

• 鑰匙開關，急停開關功能

• 全金屬外殼，外部輻射干擾為零

主要技術參數：

半導體激光器驅動電源STYA-16V16A-TT詳細資料

STYA-16V16A-TT 半導體激光器驅動電源（以下簡稱“電源”）是我公司推出的系列LD驅動電源之一，該系列電源的特點是：既可完全獨立使用，也可方便集成于系統。該電源采用PWM控制技術，以及我公司的核心專利技術，具有整體變換效率很高、低電流紋波、低溫度漂移的特點。電源既可用前面板或通過外控接口本地控制，也可用計算機遠程控制。在用前面板進行控制時，電源還具有限制電流設置功能，以及電源參數自動存儲功能。若要將該電源集成于系統或用外部設備進行控制時，只要將“內控/外控”撥動開關置于“外控”位置，然后通過外控接口（DB15）進行控制即可。電源支持計算機遠程控制，通過 RS232接口可實現電流大小的設置、電流啟動與停止操作、隨時查詢電源各種狀態參數、接受電源上傳的各類信息等。電源設計有外部設備互鎖信號接口，方便實現在任何控制方式下電源與外部設備（水冷機等）的互鎖。電源的驅動電流輸出接口有兩種方式可選擇：1.接線端子方式，適合于實驗或集成系統的用戶；2.航空插頭方式，適合電源與固體激光器等相對固定連接的用戶。

主要特點：

• 全數字化設計、結構緊湊、性能卓越

• 既可獨立使用，也可集成于系統

• 本地控制與計算機遠程控制任選

• 設有外控接口，支持外部設備控制

• 高效率、高精度、高可靠性

• 超低電流紋波、超低溫度漂移

• 電流啟動零過沖、電流關閉零反沖

• 完善的過流、過壓、過溫及防靜電保護功能

• 自動記憶功能，隨時存儲電源各種參數

• 具有限制電流設置功能

• 設有外部設備互鎖信號接口

• 鑰匙開關，防止無資質人員開啟

• 全金屬外殼，外部輻射干擾為零

STYA-16V16A-TT（260W）系列 LD 驅動電源規格表

半導體激光器驅動電源STYA-06V50A-2T-Q-WZ

STYA-06V50A-2T-Q-WZ半導體激光器驅動電源（以下簡稱“電源”）是專為L(zhǎng)D泵浦的固體激光器驅動而設計，為固體激光器提供泵浦源及Q開關所需的射頻信號。同時電源也為L(zhǎng)D及倍頻晶體提供TEC溫控電路。電源內部設計有脈寬和頻率可調的TTL脈沖發生電路，以及TTL脈沖控制電路。電源具有Q驅內控與外控轉換功能，在Q驅內控時，TTL脈沖及其控制由電源內部提供；在Q驅外控時，TTL脈沖及其控制由外部設備提供。電源還具有電流內控與外控轉換功能，在電流內控時，電源的電流大小設置與啟停均由前面板觸摸屏及其它相應按鍵操作；在電流外控時，電源電流的大小由外部設備的模擬信號設置，電流啟動與停止由外部設備的TTL信號控制。電源具有遠程控制功能，通過RS232接口與遠程計算機通訊，可對電源進行電流大小的設置、電流啟動與停止的操作、隨時查詢電源各種狀態參數、接受電源上傳的各類信息。電源設計有5種常用輸出模式與存儲功能，用戶可以預先對常用模式進行電流大小、脈沖寬度、脈沖頻率等參數設定并存儲，方便用戶快捷操作。電源具有自動存儲功能，對電源當前的參數進行隨時存儲，在電源下次開機時便自動進入上一次開機最后使用的模式。電源也會對用戶的使用信息自動儲存，以便隨時查詢。電源每一個環節的設計都充分考慮到了激光設備相關安全標準的要求，符合各項安全指標。

主要特點：

• 全數字化設計、結構緊湊、性能卓越

• 內置一路LD驅動、兩路TEC溫控

• 內置TTL脈沖發生電路

• 內置Q驅動器及其電源

• 65K真彩LCD顯示，觸摸屏控制

• 本地控制與計算機遠程控制任選

• 設有外控接口，支持外部設備控制

• 高效率、高精度、高可靠性

• 超低電流紋波、超低溫度漂移

• 電流啟動零過沖、電流關閉零反沖

• 完善的過流、過壓、過溫及防靜電保護

溫度控制器STYA-15V15A-WK

STYA-15V15A-WK溫度控制電源（以下簡稱：溫控電源）是基于PWM調制理論設計、內含完整的 PID算法、具有快速響應的一款高精度溫控電源。溫控電源的執行元件為半導體制冷器（ TEC），溫度檢測器件為熱敏電阻 NTC10K。溫控電源支持制冷與加熱雙向控制。溫控電源可通過前面板的人機界面（本地）控制，操作簡便快捷。在前面板界面可設置被控對象的溫度參數，實時顯示檢測溫度，可對溫控電源進行啟動與關閉操作，可顯示溫控電源的狀態信息。溫控電源也可通過RS232接口由計算機遠程控制。在遠程控制方式下，可對溫控電源進行溫度參數設置、隨時查詢實時溫度及各種狀態信息、可對溫控電源進行啟動與待機操作、可接收溫控電源上傳的故障信息等。溫控電源具有自動記憶功能，會自動存儲相關的設置參數。溫控電源采用低噪音、便攜式結構設計，觸摸屏與實體按鍵共用的操作方案。

主要特點：

• 數字化設計，卓越的性能

• 本地控制與計算機遠程控制任選

• 64K 真彩LCD顯示、觸摸屏控制

• 完整的PID反饋算法，PWM調制模式

• 雙向溫控，支持加熱與制冷

• 支持NTC10K溫控傳感器

• 高效率、高精度、高可靠性

• 自動記憶功能，隨時存儲各種狀態參數

• 實時溫度顯示與報警提示功能

• 簡單快捷的人機界面

• 低噪音結構設計

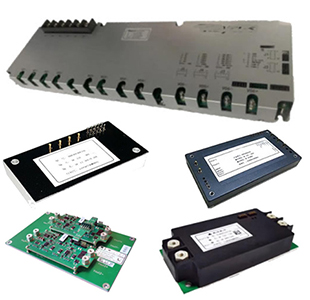

SYL系列半導體激光電源

SYL系列半導體激光電源是OEM電源模塊，用戶根據使用的情況將模塊集成到自己的系統中，由用戶自己根據需要設計電源控制信號和電源顯示面板，特別適合半導體激光器、光纖激光器制造和使用的用戶。

激光器電源六大核心技術：

1）三相有源功率因數校正技術

• 改善電磁兼容，解決“CE101”難題

• 功率因數高，達到0.9998

• 諧波失真小，THD≤3%

2）數字電源技術

• 參數可在線調整

• 易于模塊化設計

• 通信接口，實現遠程監控

3 ）磁集成技術

• 降低變壓器及電感體積及漏感

• 提高功率密度及轉換效率

• 提升器件特性及一致性

4）諧振半橋/全橋軟開關變換技術

• 開關損耗小

• 變換效率高

• 電磁干擾小

5）大功率恒流幵聯均流技術

• 電流任意可調

• 恒流控制誤差小，達到1%以下

6）射頻環境的抗干擾技術

• 分級、分頻段有效控干擾信號

• 環境適應性強

常用半導體激光電源列表

激光器DC/DC模塊電源，開關型恒流輸出，功率512~1400W

• 型號：SYL-YDF*V*A130D

• 外觀尺寸：119.5mm*63.5mm*13.0mm（長*寬*高）

• 輸入電壓：80~130VDC

• 輸出電壓/電流：34V/20A；34V/25A；68V/20A；68V25A

• 絕緣電壓：700VDC

• 高效率：90~92%（滿載）

• 輸入過、欠壓保護

• 輸出過壓保護

• 輸出限流/短路保護

• 過溫保護

• 高效率；高溫工作無需降額

激光器DC/DC模塊電源，開關型恒流輸出，功率1500~3200W

• 型號：SYL-YBN*V*A130D

• 外觀尺寸：160mm*63mm*30mm（長*寬*高）

• 輸入電壓：110~140VDC，185~215VDC

• 輸出電壓/電流：72V/25A系列；130V/25A系列；130V30A系列

• 絕緣電壓：700VDC

• 高效率：95%（滿載）

• 電流上升/下降時間：30uS

• 輸入過、欠壓保護

• 輸出過壓保護

• 輸出限流/短路保護

• 過溫保護

• CAN總線通訊

激光器DC/DC模塊電源，開關型恒流輸出，功率600W

• 型號：SYL-YBN30V20A34D

• 外觀尺寸：70.7mm*36.2mm*12.5mm（長*寬*高）

• 輸入電壓：22~38VDC

• 輸出電壓/電流：12~30V/20A；

• 絕緣電壓：700VDC

• 高效率：97%（滿載）

• 輸入過、欠壓保護

• 輸出過壓保護

• 輸出限流/短路保護

• 過溫保護

• 高效率；高溫工作無需降額

激光器DC/DC模塊電源，線性恒流輸出，功率672~1200W

• 型號：SYL-YLN68V22A72D

• 外觀尺寸：91mm*43mm*16mm（長*寬*高）

• 輸入電壓：20~74VDC

• 輸出電壓/電流：16~70V/0~26A；負載電壓低于輸入電壓約3V

• 輸出過流、短路保護

• 過溫保護

• 電流上升/下降時間：15uS

• 輸出紋波電流：1A

• 高功率密度、高可靠性模塊化設計

激光器DC/DC模塊電源，2路線性恒流輸出，功率3900W

• 型號：SYL-YLN78V3900W80D

• 外觀尺寸：144mm*88mm*16.8mm（長*寬*高）

• 輸入電壓：79~85VDC

• 輸出電壓/電流：78-83V/0~25A*2

• 輸出過流、短路保護

• 過溫保護

• 電流上升/下降時間：15uS

• 輸出紋波電流：500mA

• 高功率密度、高可靠性模塊化設計

激光器DC/DC模塊電源，4路線性恒流輸出，功率6kW~8.8kW

• 型號：SYL-YLN78V8KW80D

• 外觀尺寸：280mm*120mm*30mm（長*寬*高）

• 輸入電壓：60~90VDC

• 輸出電壓/電流：58~88V/0~25A*4

• 輸出過流、短路保護

• 過溫保護

• 電流上升/下降時間：10uS

• 輸出紋波電流：500mA

• 高功率密度、高可靠性模塊化設計

激光器DC/DC模塊電源，6路線性恒流輸出，功率9kW~13kW

• 型號：SYL-YLN83V12KW85D

• 外觀尺寸：396mm*120mm*41mm（長*寬*高）

• 輸入電壓：60~90VDC

• 輸出電壓/電流：58~88V/0~25A*6

• 輸出過流、短路保護

• 過溫保護

• 電流上升/下降時間：10uS

• 輸出紋波電流：500mA

• 高功率密度、高可靠性模塊化設計

激光器電源一體機，線性恒流輸出，功率3600-5000W

• 型號：SYL-YAN78V5000W220A

• 外觀尺寸：386mm*355mm*51.5mm（長*寬*高）

• 輸入電壓：176~264VAC

• 輸出電壓/電流：45V/0~30A*3路； 56V/0~30A*3路； 80V/0~30A*2路；56~85V/0~30A*3路

• 輸入欠壓、過壓保護

• 輸出過流、過壓、短路保護

• 過溫保護

• 電流上升/下降時間：20uS

• 高功率密度、高可靠性一體化設計

激光器電源一體機，開關恒流輸出，功率10kW

• 型號：YS83V10KW380Y-JG

• 外觀尺寸：580mm*422mm*120mm（長*寬*高）

• 輸入電壓：323~437VAC

• 輸出電壓/電流：72-78V/0~25A*4

• 輸出過流、短路保護

• 過溫保護

• 電流上升/下降時間：15uS

• 輸出紋波電流：800mA

• 高功率密度、高可靠性模塊化設計

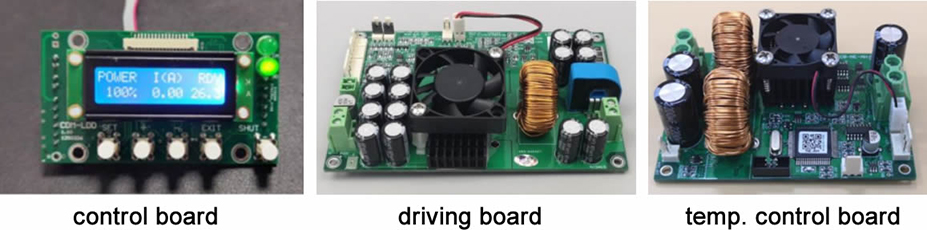

STXF系列半導體激光電源

STXF系列半導體激光電源是我們?cè)O(shè)計制造的OEM分離型的電源驅動模塊，主要包括半導體激光控制板/模塊、半導體激光驅動板/模塊和半導體制冷板/模塊。用戶可以將這三個模塊任意組合構成完整的半導體激光器電源。

半導體激光控制模塊

半導體激光驅動控制板支持一路本司制造的半導體激光（LD）電源驅動板。通過控制板，除了可以設定和查看電流、控制電流的輸出外，還具有電流模擬量外控及可接 1 路本司 制造的溫控板（可接可不接）等功能。將此板和 LD 驅動板、溫控板一起，可以構成完整的半導體激光器電源系統。本顯示板方便集成，可以直接安裝在最小 2U 的面板上。

特點：

• 可以方便安裝在客戶的設備面板上，最小支持 2U 機箱

• 支持 1 路 STXF系列驅動板

• 可接 1 路 STXF系列溫控板

• 溫控板溫度保護

• 有通信協議，可以連 PC，用電腦軟件控制

• INTERLOCK 接口

• 電流內外控

• 可選 PWM 調制輸出

• LD 驅勱板，或溫控板直接供電，不需要獨立電源

• 與我司的PC 軟件 STXFMate匹配使用

應用：

• LD 驅動板的控制

• 半導體激光電源的主控板

主要技術參數表：

• 板子供電電壓：5VDC+-5%（可以直接從LD接口取電，也可以互聯 6 腳 IDC 接口從溫控板取電，也可以單獨 5V 供電）

• 板子供電電流：0.1A

• 支持 LD 驅動板：本司  STXF各系列 LD 驅動板

• 支持溫控板：本司 STXF系列溫控板

• PWM 頻率：0.04-500kHz

• 占空比：0.1-100%

• 工作環境溫度：-40 - +60度

• 儲存環境溫度：-40 - +70度

• 工作環境濕度：0-95%

• 外形尺寸：70mm*39mm  高度 22mm（板上 9mm，板厚 1.5mm，板下 11.5mm）

訂貨信息：

• 產品名稱：半導體激光電源驅動控制板

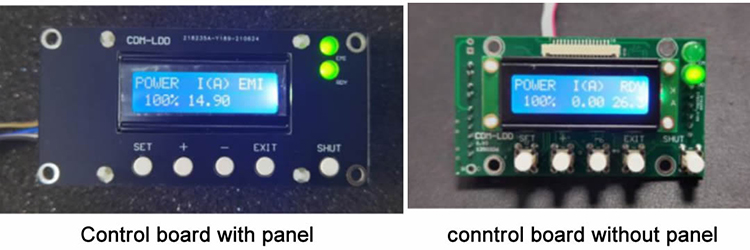

• 產品型號：STXF-CDM/-P，  -P: 有-P 尾綴表示帶黑色面板, 無面板則直接省略。

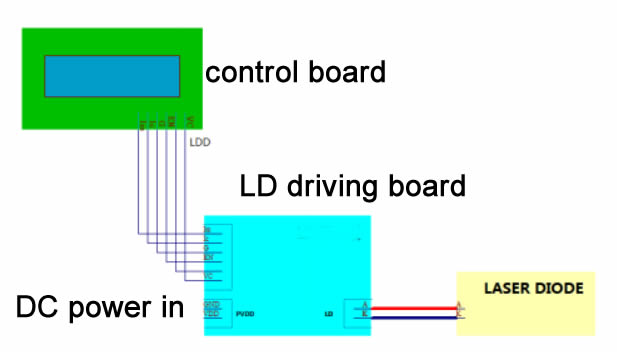

例如：STXF-CDM，STXF-CDM-P,尺寸圖,使用指南,本板的連接非常簡單，直接把此板和 LD 驅動板的 6PIN 接口P對P互連即可。

半導體激光驅動模塊

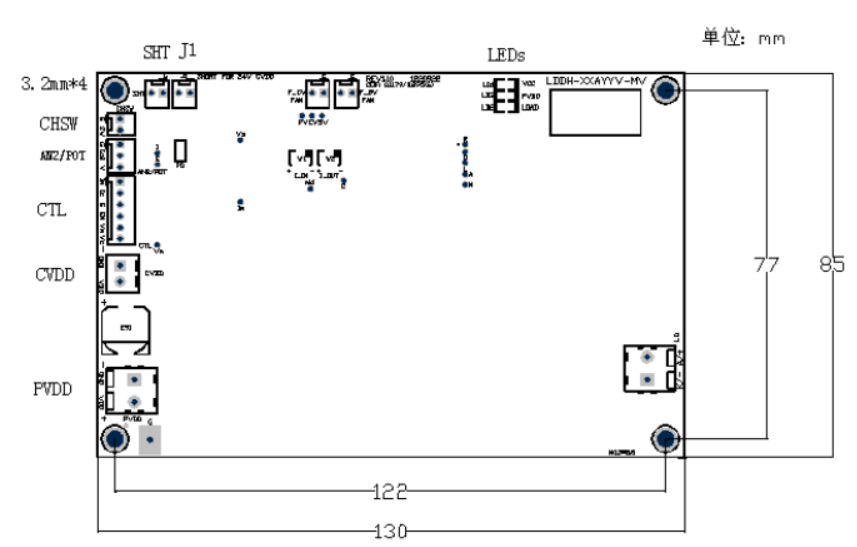

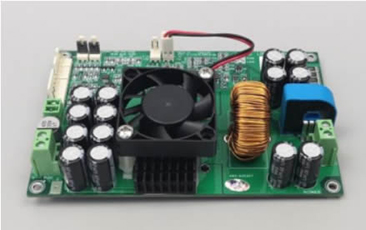

激光二極管驅動板STXF-LDDH-xxAyyV-M詳細資料：

STXF-LDDH 激光二極管驅動板（也可以叫激光電源板，恒流源板），為全新推出的高科技產品，芯片級定制，創新的原理設計。特別適合做高電壓低電流的激光二極管的驅動源。由于采用單板設計，特別容易集成到激光類的產品中。它適用于端泵、側泵、半導體、光纖等各類需要二極管激光泵浦的激光器。完美適用于焊接、打標等各類應用。

產品特點:

• 負載電壓，支持額定最高 70V 的 LD

• 負載電流，最高可達 15A

• 負載電壓自適應

• 高速，上升沿下降沿<=1ms

• 高效率，風冷

• 兩路模擬量通道可選（內外控，其中一路為慢速接口，可接模擬量或電位器）

• 通道切換為高速模擬開關，可以實現調制功能

• 驅動、控制分別供電

• 緊湊的設計，易于集成

推薦應用:

• 端泵側泵固體DPSS激光器

• 半導體激光器

• 光纖激光器

• CW連續或脈沖應用需要恒流源的產品，例如半導體激光器測試，LED發光二極管測試等

• 焊接、打標、加熱、產品測試等應用

主要技術參數表：

• 型號：STXF-LDDH-xxAyyV-MV  (xx/yy 由客戶根據要求而選定)

• 負載電流:  15A Max

• 負載電壓：70V Max, 至少比供電電壓小 1V

• 上升/下降時間：<=1ms

• 電流紋波：<0.1A

• 電流溫漂：<10ppm

• 效率：>95%

• 輸入驅動電壓：       48V/60V/72V 可選

• 輸入控制電壓：       12V/15V/24V（可通過板子上 J1 自行選擇）

• 控制板功耗：<=1.5W

• 電流模擬輸入：0-5V 對應 0-最高電流 ,或用戶指定

• 電流反饋輸出：0-2.5V 對應 0-最高電流，或用戶指定

• 板子重量：185g

• 儲存溫度：-40-+60°

• 工作溫度：-10-+45°

• 工作濕度：0-95%

• 外形：130mm*8.5mm，高 35mm（板上 30mm，板厚  1.5mm）

訂貨型號規定：

STXF-LDDH-xxAyyV-MV

xx: 出廠額定電流，也即最高模擬量輸入時對應的電流，可選值：1-15

yy: 供電電壓，最高負載電壓要比供電至少小 1V, 可選擇48/60/72

例如：STXF-LDDH-15A48V-MV

溫控板

備注：NE/NE-AH/NC默認使用10k NTC溫度傳感器，可選PT100或PT1000，其他型號只支持NTC。

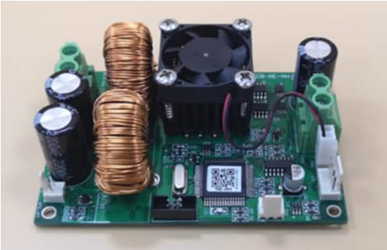

高精度半導體制冷片溫度控制板STXF-TCB-NE-AH詳細資料：

STXF-TCB-NE-AH 半導體制冷片（也即熱電制冷器TEC）溫度控制板，內含完整 PID 控制算法，連續輸出模式，控溫精度可達 0.01 度。支持最常用的 10k NTC 溫控傳感器, TEC 可以有多重配置，供電為直流供電。本板是 STXF-TCB-NE 的大電流版。適用于大功率高精度控溫場合，比如高功率LD。

特點:

• PID 控制算法

• 高精度，0.01 度

• TEC 電壓適用范圍極大： 2~24V

• TEC 電流范圍大：額定 18A（供電電壓小于等于 12V，電流可到 24A）

• 雙向控制，支持加熱制冷

• TEC 配置靈活

• 可以通過串口設定及檢測溫度（ASCII  碼協議，支持電腦自帶超級終端，人人會用）

• 有報警、就緒信號輸出，及關閉  TEC 信號輸入

• 控制方式：連續電壓

應用:

• 控溫元件為 TEC(半導體制冷器、熱電制冷器)的溫度控制系統

• 適用于但不限于激光二極管的溫控控制

• 工業、家電等各種領域適用

• 生物、醫療，PCR 溫控等

主要技術參數表：

• 板子供電電壓： 7.5- 27V （推薦  7.5/12/15/24 等標準電壓， TEC 額定電壓最好等于或稍大于供電電壓，如果 TEC 額定電壓小于電源電壓也可以，設下最大輸出比即可）

• 板子供電電流：由 TEC 工作實際最大功率而定

• TEC 電壓：2V – 24V（依供電電源電壓而定）

• TEC 電流：額定 18A（供電電壓小于等于 12V，電流可到 24A）

• 溫控傳感器：10k NTC （B 值默認 3950，實際 B 值不限，只影響絕對溫度，不影響相對溫度，對溫控基本無意義）, PT100 可選

• 控溫精度：0.01°

• 設溫精度：0.01°

• NTC 版本溫控測量范圍：-60 - +170度

• NTC 版本控制溫度范圍：-20 - +100度

• PT100/PT1000 溫控測量范圍：-60 - +212度

• PT100/PT1000 控制溫度范圍：-50 - +200度

• 默認出廠設定溫度：25°，或用戶指定

• 工作環境溫度：-40-+45度

• 儲存環境溫度：-40-+60度

• 工作環境濕度：0-95%

• 外形：65mm*95mm 高度：35mm

訂貨信息：

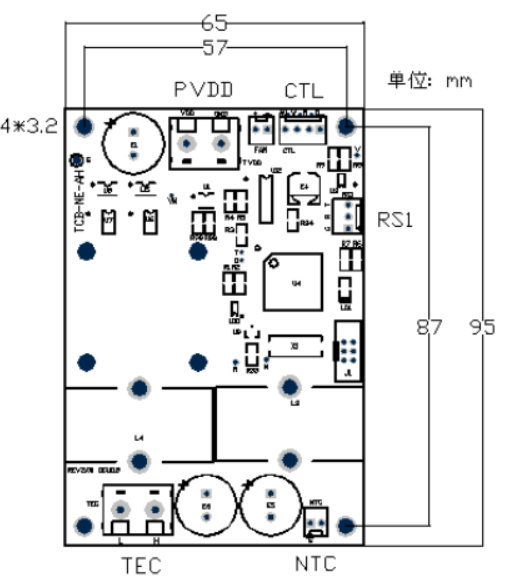

• 產品名稱：溫控板(尺寸圖)

• 產品型號：STXF-TCB-NE-AH/-X

• -X: 可選 PT100 或 PT1000 探頭，省略-X 則表示默認支持 NTC 探頭

• 例如：TXF-TCB-NE-AH，TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

控制方式：

本板使用串口通信來修改和監測信息。具體有以下三種控制方式：

• 本司專用溫控顯示屏 STXF-DISP-TCB（把溫控板的串口連到顯示屏）

• 本司專用 PC 軟件  STXF-TCBMate （把溫控板的串口連到電腦）

• 直接用串口發命令控制（使用單片機，或 PC）

與溫控板配套關聯產品及配件:

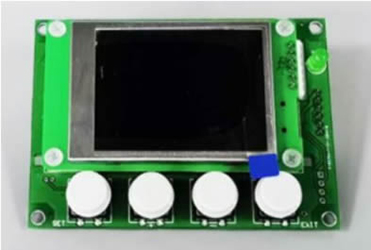

STXF-DISP-TCB(DW)溫控顯示板詳細資料：

STXF-DISP-TCB(DW)溫控顯示板支持 STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA 等溫控板。通過溫控顯示板可以設定溫度值和各個相關參數，可以直觀看到當然的溫控信息。溫控顯示板既可以當作溫控板的設定工具，也可以直接安裝在面板上作為溫控板的監控界面。

特點:

• 可以方便安裝在客戶的設備面板上

• 支持STXF- TCB 全系列溫控板

• 支持各種參數的設定

• 支持溫度曲線顯示

• 具有 7-28V 電源輸入口，和 5V 電源輸入/輸出口，通過其中一個供電即可

訂貨信息:

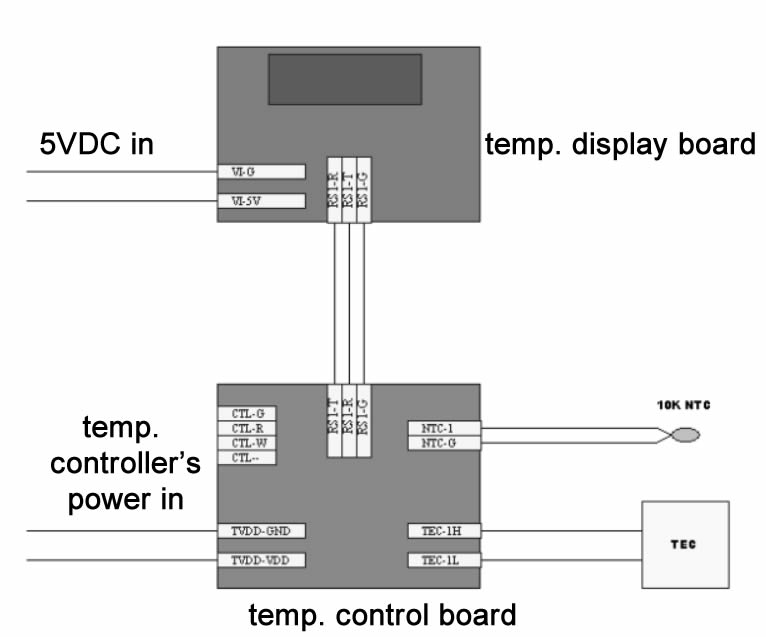

產品名稱：溫控顯示板 (機械尺寸,電氣連接圖)

產品型號：STXF-DISP-TCB/-P(DW), -P: 有-P 尾綴表示帶黑色面板。無面板則直接省略。

例如：STXF-DISP-TCB(DW)，STXF-DISP-TCB-P(DW)

STJ系列半導體激光電源

連續半導體激光電源(智能模塊)

本系列連續半導體激光電源，具有安裝尺寸小、模塊化的特點，是專門為各類連續(CW)半導體激光器件的驅動電源而設計，也稱為連續激光二極管陣列驅動源。采用現代最新電力電子器件和高速微處理器(MPU)程序控制技術，以及低功耗線性調制技術(具有極低的紋波)，具有優良的電壓、電流輸出特性，開/關機時輸出無過沖、反沖、浪涌現象，輸出噪聲極小，并帶有完善的多重保護功能，對半導體激光器件具有可靠的保護作用。電流參數的調節及控制具有本機、計算機兩種方式選擇(由軟件設置)。另外,電源帶有一個報警控制信號輸入(如水壓報警等,用于停機保護)。電源采用16位"8字型"數碼管顯示，簡易菜單模式顯示，薄膜按鍵，并具有友好的人機界面和故障診斷功能。整機配置完善、性能穩定、功能強大、性價比高，在國內外同類產品中屬先進。非常適合各類激光設備廠家、大學研究院配套使用。若選配我公司的半導體制冷電源(TEC制冷電源)(帶有完美的PID控制軟件,智能無級控溫,既可加熱又可制冷),作為半導體激光器件的恒溫冷卻系統,將可獲得更好的激光性能和更小的設備體積。

產品特點

• 輸出電壓自適應負載，實時顯示實際電壓；

• 輸出電流0-300A可調，連續(CW)輸出，實時顯示設置電流、實際電流和輸出電功率；

• 可具有脈沖功能（≤10Hz，該功能需定制）；

• 電流上升時間≥200ms，電流下降時間≥200ms；

• 輸出電流具有本機、計算機兩種控制方式；

• 電源啟停具有本機、計算機兩種控制方式；

• 具有報警控制信號輸入（如水壓報警等,用于停機保護）；

• 具有過流、過熱等保護；

• 高穩定,高抗干擾,低噪聲；

• 采用16位"8字型"數碼管顯示，每4位分別顯示設置電流、實際電流、實際電壓和輸出電功率。簡易菜單/模式顯示，薄膜按鍵；

• RS232串行通信接口和通信協議（可選）；

• 具有友好的人機界面和故障診斷功能（在操作不當或電源故障時,電源將給出提示信息和故障號提示）；

• 若選配本公司的半導體制冷電源(TEC制冷電源)(帶有完美的PID控制軟件,智能無級控溫,既可加熱又可制冷)，作為半導體激光器件的冷卻系統，將可獲得更好的激光性能和更小的設備體積；

• 接受定制。

• 注1：若產品需采用110VAC電網供電,請?jiān)谟嗀洉r(shí)通知本公司；

• 注2：2種機箱供選擇：W×L×H＝170×320×75mm（M1型）；W×L×H＝220×320×75mm（M2型）；

• 注3：表中所列數據為常規電源的參數,本公司可根據客戶需求定制電源產品。

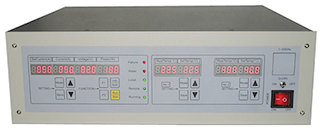

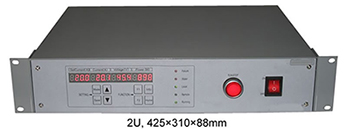

連續半導體激光電源(大功率)

本系列連續半導體激光電源，采用標準2U或3U標準機箱，輸出功率較大(300-3000W)，是專門為各類大功率連續(CW)半導體激光器件的驅動電源而設計，也稱為連續激光二極管陣列驅動源。采用現代最新電力電子器件和高速微處理器(MPU)程序控制技術，具有優良的電壓、電流輸出特性，開/關機時輸出無過沖、反沖、浪涌現象，輸出噪聲極小，并帶有完善的多重保護功能，對半導體激光器件具有可靠的保護作用。電流參數的調節及控制具有本機、計算機兩種方式選擇(由軟件設置)。另外,電源帶有一個報警控制信號輸入(如水壓報警等,用于停機保護)。電源采用16位"8字型"數碼管顯示，簡易菜單模式顯示，薄膜按鍵，并具有友好的人機界面和故障診斷功能。整機配置完善、性能穩定、功能強大、性價比高，非常適合各類激光設備廠家、公司的整機配套使用。

產品特點

• 輸出電壓自適應負載，實時顯示實際電壓；

• 輸出電流0-300A可調，連續(CW)輸出，實時顯示設置電流、實際電流和輸出電功率；

• 可具有脈沖功能（≤10Hz，需另行定制）；

• 電流上升時間≥200ms，電流下降時間≥200ms；

• 輸出電流具有本機、計算機兩種控制方式；

• 電源啟停具有本機、計算機兩種控制方式；

• 具有報警控制信號輸入（如水壓報警等,用于停機保護）；

• 具有過流、過熱等保護；

• 高穩定,高抗干擾,低噪聲；

• 采用16位"8字型"數碼管顯示，每4位分別顯示設置電流、實際電流、實際電壓和輸出電功率。簡易菜單/模式顯示，薄膜按鍵；

• RS232串行通信接口和通信協議（可選）；

• 具有友好的人機界面和故障診斷功能（在操作不當或電源故障時,電源將給出提示信息和故障號提示）；

• 接受定制。

• 注1：若產品需采用110VAC電網供電,請?jiān)谟嗀洉r(shí)通知本公司.

• 注2：2種機箱供選擇：W×L×H＝425×310×88mm（2U型）；W×L×H＝425×380×132mm（3U型）；

• 注3：表中所列數據為常規電源的參數,本公司可根據客戶需求定制電源產品。

連續半導體激光電源(帶兩路TEC制冷)

本系列的連續半導體激光電源，帶有兩路TEC制冷電源(帶有完美的PID控制軟件,智能無級控溫,既可加熱又可制冷,適宜激光器件和晶體等溫度控制)，是專門為各類中小功率連續(CW)半導體激光器件的驅動電源而設計，也稱為連續激光二極管陣列驅動源。采用現代最新電力電子器件和高速微處理器(MPU)程序控制技術，以及低功耗線性調制技術(具有極低的紋波)，具有優良的電壓、電流輸出特性，開/關機時輸出無過沖、反沖、浪涌現象，輸出噪聲極小，并帶有完善的多重保護功能，對半導體激光器件具有可靠的保護作用。電流參數的調節及控制具有本機、計算機兩種方式選擇(由軟件設置)。另外,電源帶有一個報警控制信號輸入(如水壓報警等,用于停機保護)。電源采用32位"8字型"數碼管顯示，簡易菜單模式顯示，薄膜按鍵，并具有友好的人機界面和故障診斷功能。整機配置完善、性能穩定、功能強大、性價比高，非常適合各類激光設備廠家、公司的整機配套使用。

產品特點

• 帶兩路TEC制冷電源，實時顯示設置溫度和實際溫度；

• 輸出電壓自適應負載，并實時顯示實際電壓；

• 輸出電流0-100A可調，連續(CW)輸出，實時顯示設置電流、實際電流和輸出電功率；

• 可具有脈沖功能（≤10Hz，需另行定制）；

• 電流上升時間≥200ms，電流下降時間≥200ms；

• 輸出電流具有本機、計算機兩種控制方式；

• 電源啟停具有本機、計算機兩種控制方式；

• 具有報警控制信號輸入（如水壓報警等,用于停機保護）；

• 具有過流、過熱等保護；

• 高穩定,高抗干擾,低噪聲；

• 采用32位"8字型"數碼管顯示，簡易菜單/模式顯示，薄膜按鍵。每4位分別顯示設置電流、實際電流、實際電壓和輸出電功率、以及2路TEC制冷的設置溫度和實際溫度；

• RS232串行通信接口和通信協議（可選）；

• 具有友好的人機界面和故障診斷功能（在操作不當或電源故障時,電源將給出提示信息和故障號提示）；

• 接受定制。

• 注1：若產品需采用110VAC電網供電,請?jiān)谟嗀洉r(shí)通知本公司；

• 注2：機箱尺寸：W×L×H＝425×380×132mm（3U型）；

• 注3：表中所列數據為常規電源的參數,本公司可根據客戶需求定制電源產品。

準連續半導體激光電源

本系列準連續半導體激光電源是專門為各類準連續(QCW)半導體激光器件的驅動電源而設計，也稱為準連續激光二極管陣列驅動源。采用現代最新電力電子器件和高速微處理器(MPU)程序控制技術，以及低功耗線性脈沖調制技術，具有優良的電壓、電流輸出特性，輸出脈沖電流波形接近理想矩形；無過沖、反沖、浪涌現象；上升沿、下降沿特性好，開關機干擾、輸出噪聲極小，并帶有完善的多重保護功能，對半導體激光器件具有可靠的保護作用。脈沖參數的調節及控制具有本機、計算機兩種方式選擇(由軟件設置)。另外,電源帶有一個可調的延遲同步信號輸出(可用于多機同步工作或調Q工作等)；帶有一個可清零的脈沖計數器PC，其計數達4億次以上(用于對輸出脈沖計數)；帶有一個報警控制信號輸入(如水壓報警等,用于停機保護)。電源采用240*128點陣圖形液晶或16位"8字型"數碼管顯示，簡易菜單模式顯示，薄膜按鍵，并具有友好的人機界面和故障診斷功能。整機配置完善、性能穩定、功能強大、性價比高，在國內外同類產品中屬先進。非常適合各類激光設備廠家、公司的整機配套使用。若選配本公司的半導體制冷電源(TEC制冷電源)(帶有完美的PID控制軟件,智能無級控溫,既可加熱又可制冷),作為半導體激光器件的恒溫冷卻系統,將可獲得更好的激光性能和更小的設備體積。該半導體制冷電源可獨立設置溫度參數，也可由準連續半導體激光電源的液晶屏界面統一設置、管理溫度參數(需用一根串行線至激光電源).

產品特點

• 輸出脈沖電流波形接近理想矩形；

• 輸出電壓自適應負載，最大50V；

• 脈沖電流0-150A(max)可調，準連續(QCW)輸出；

• 脈沖頻率1-2000Hz可調。最大5kHz(在占空比=50%時，需定制)；

• 脈沖寬度20-500us可調。（注：脈寬大于1000us以上需定制）；

• 脈沖占空比0-25%(max)可調。（注：占空比大于25%以上需定制）；

• 脈沖電流具有本機、計算機兩種控制方式(軟件選擇)；

• 脈沖頻率具有本機、計算機兩種控制方式(軟件選擇)；

• 脈沖寬度具有本機、計算機兩種控制方式(軟件選擇)；

• 電源啟停具有本機、計算機兩種控制方式(軟件選擇)；

• 具有一個可清零的脈沖計數器PC，計數達4億次以上，用于對輸出脈沖計數（僅限Y1、Y2型）；

• 可高速、逐個地快速調整每個脈沖電流值；

• 具有一個延遲同步信號輸出,0-6000us延遲，調節步長為1us；

• 具有一個報警控制信號輸入(如水壓報警等,用于停機保護)；

• 具有過流、過熱、過脈寬、過頻率等保護；

• 高穩定,高抗干擾,低噪聲；

• 采用240*128點陣圖形液晶或16位"8字型"數碼管顯示，簡易菜單/模式顯示，薄膜按鍵；

• 具有友好的人機界面和故障診斷功能(在操作不當或電源故障時,電源將給出提示信息和故障號提示)；

• 若選配本公司的半導體制冷電源(TEC制冷電源)(帶有完美的PID控制軟件,智能無級控溫,既可加熱又可制冷),作為半導體激光器件的冷卻系統,將可獲得更好的激光性能和更小的設備體積；

• 接受定制。

• 注1：若產品需采用110VAC電網供電,請?jiān)谟嗀洉r(shí)通知本公司;

• 注2：4種機箱供選擇：W×L×H＝304×295×88mm (Y1型,S1型)；W×L×H＝425×310×88mm (Y2型,S2型)；

• 注3：表中所列數據為常規電源的參數,本公司可根據客戶需求定制電源產品；

• 注4：根據客戶需求，本電源可帶有可調的預電流（也稱預熱電流、維持電流、基值電流）。

半導體制冷電源(TEC制冷電源)

本系列半導體制冷電源，也稱為TEC制冷電源、熱電制冷電源等，是專門為驅動半導體制冷片(熱電制冷片,TEC)而設計的高性能溫度控制系統(風冷)，具有高精度和高穩定度。輸出負載為半導體制冷片(熱電制冷片,TEC)。半導體制冷是利用帕爾帖效應原理工作的，具有高精度、長壽命、體積小、無噪聲、無磨損、無振動、無污染、既可制冷又可加熱等優點，是真正的綠色產品。本系列TEC制冷電源帶有完美的PID控制軟件，智能無級控溫，既可制冷又可加熱。RS232/485串行通信接口和通信協議。它供給 1-2 路的半導體制冷控制輸出，可用于控制激光器件、醫療器件、半導體器件、紅外探測器、光電倍增管、或其它任何需要溫度控制的地方。該產品采用現代最新電力電子器件和高速微處理器(MPU)程序控制技術，以及PWM調制、雙向電源、PID調節技術，具有優良的電壓、電流輸出特性，開關機時無過沖、反沖、浪涌現象，并帶有過流、過溫、欠溫等保護電路，以及一組常開/常閉的溫度報警信號輸出。采用8位/16位的"8字型"數碼管顯示，薄膜按鍵，并具有友好的人機界面和故障診斷功能(故障號輸出)。整機配置完善、性能穩定、性價比高，在國內外同類產品中處于先進地位。非常適合對溫控精度和穩定度要求較高的各類廠家、公司、大學、科研機構、個人等使用。為了獲到最好的精度、線性度、穩定度等,本產品采用標準PT1000溫度傳感器(鉑電阻)作為溫度采樣元件。

產品特點

• 智能無級調溫，雙向溫度控制（既可制冷又可加熱）；

• 溫度控制精度為±0.1度；

• 工作溫度可任意設置（常規在0℃~+80℃之間調節，其它范圍可定制）；

• 工作溫度超過上限/下限時報警；

• 用戶可以修改溫度PID反饋參數（但通常采用系統默認的PID參數即可,或自校準的PID參數）；

• 三種恒溫模式選擇：①標準冷熱恒溫(默認)，②制冷式恒溫，③制熱式恒溫；

• 可自動校準溫度系統回路的PID參數；

• RS232/485串行通信接口和通信協議（可選）；

• 具有一組常開/常閉的溫度報警信號輸出；

• 具有一個溫度準備好信號輸出；

• 具有過流、過熱等保護；

• 具有硬件過溫、欠溫等保護電路；

• 高穩定，高抗干擾，完全消除溫度采樣通道中的50/60Hz工頻干擾；

• 采用8/16位"8字型"數碼管顯示，薄膜按鍵；

• 具有友好的人機界面和故障診斷功能(在操作不當或電源故障時,電源將給出故障號提示)；

• 接受定制。

• 注1：若產品需采用48VDC供電或110VAC電網供電,請?jiān)谟嗀洉r(shí)通知本公司；

• 注2：機箱：W×L×H＝215×115×50 mm (模塊型，12～36VDC供電)；

• 注3：表中所列數據為常規參數,本公司可根據客戶需求定制產品。

半導體制冷片及溫度傳感器

半導體制冷模塊

該系列半導體制冷模塊是為制冷量的最大化而設計的。由于采用了高密度的半導體器件排列方式，從而使其在相同的基板尺寸下獲得更大的制冷功率和效率。這種高制冷密度的特性可以使熱交換器實現小型化，并且更為有效。

PT1000溫度傳感器

金屬鉑(Pt)的電阻值隨溫度變化而變化,并且具有很好的重現性和穩定性，利用鉑的此種物理特性制成的傳感器稱為鉑電阻溫度傳感器，通常使用的鉑電阻PT1000溫度傳感器0℃時阻值為1000Ω,100℃時阻值為1385.1Ω，電阻變化率為3.851Ω/℃。鉑電阻溫度傳感器精度高，穩定性好，應用溫度范圍廣，是中低溫區（-200～650℃）最常用的一種溫度檢測器，不僅廣泛應用于工業測溫，而且被制成各種標準溫度計（涵蓋國家和世界基準溫度）供計量和校準使用。鉑電阻Pt1000傳感器有良好的長期穩定性,典型實驗數據為：在400℃時持續300小時,0℃時的最大溫度漂移為0.02℃。

LDDQ系列半導體激光電源

本公司設計和生產的LDDQ系列半導體激光電源是連續可調恒流電源，采用了國際先進的半導體激光電源方案，選用優質元器件生產。具有輸出噪聲小、恒流特性好、電流穩定、抗干擾能力強等優點，并具有防過沖、反沖和反浪涌的穩壓、恒流雙重保護電路，保證激光器的穩定工作和使用壽命。電源通過RS232串口顯示電源工作的各個參數及其工作狀態，具備過壓、過流、水溫和水壓報警功能，是半導體端泵激光器的理想電源。可以完美匹配恩耐、QPC、北京凱普林激光模塊，是端泵激光器、側泵激光器、光纖激光器和半導體激光器理想的驅動電源。

主要特點

• 2路TEC驅動制冷可用于半導體激光器溫控，2路TEC制冷精控倍頻晶體溫度。

• 日本進口高精度高靈敏度NTC，全數字PID控制，5-40℃精準控溫。

• 倍頻晶體溫控精度高達0.01℃，半導體激光器溫控精度高達0.1℃。

• 2路半導體激光器驅動電源,每路輸出最大9A@0-28V，效率>85%，電流紋波<10mA，電壓紋波<15mV。含電壓鉗位，帶過壓過流保護。含欠壓保護，過流熔斷保護。

• 內置PWM，頻率1000Hz-300000Hz 可調，步進1000Hz。脈寬100ns~30us可調，用于Q驅動。

• 支持指示光功能。

• 激光內控/外控可任意切換。

• 激光器溫度異常報警。

主要應用

• 端泵激光器泵浦電源

• 半導體激光電源

• 綠光打標機電源

• 紫外打標機電源

• 恒流源

• TEC溫度控制

系統簡介

產品技術參數

說明

• 對于端泵激光器，根據泵浦源個數選用半導體驅動路數以及相應的半導體制冷路數。

• 對于基頻1064nm激光器，不需要晶體溫控組件；對于二倍頻532nm激光器，只需選用TEMP3一路晶體溫控；對于三倍頻355nm激光器，需選用TEMP3和TEMP4兩路晶體溫控。

• 默認配置是一路半導體激光驅動、一路半導體激光器溫控TEMP1，其它均為選配。

• 該電源一般用于端泵激光器，水冷比風冷效果更好，環境溫度適應面更寬。

LDDY系列半導體激光電源

本公司設計的LDDY系列半導體激光電源是在參考了國內外知名激光公司產品的基礎上，運用最新的電子技術，進行全面的優化設計，產品簡潔可靠，可配置，功能全面，是端泵類激光器、光纖激光器和半導體激光器理想的驅動電源。

該電源采用模塊化設計，配備LD驅動模塊、TEC 溫控模塊以及 Q 驅模塊，即可構成端泵激光器完整的電源控制系統。支持紅外、綠光、紫外、單端雙端、風冷水冷等不同配置，根據需要選用不同的模塊即可。

主要特點

• 支持紅外、綠光、紫外激光器

• 支持 DILAS/COHERENT大電流 半導體激光器，單端雙端泵浦，輸出最高 5V 60A驅動半導體激光器

• 支持 NLIGHT/BWT/天成等小電流高電壓型 半導體激光器，輸出最高 32V 15A驅動半導體激光器

• 支持風冷、水冷（默認水冷）

• 可以配置0-4路溫控，用于半導體激光器和倍頻晶體的溫度控制

• 各種參數可調（有特權模式，用戶模式調節有限制）

• 各種參數（電流，Gate打標信號，激光頻率信號）內控或外控，任意選擇

• 內控有首脈沖壓縮，外控時即支持 Q/FPS模式，也支持 GATE/FREQ模式

• 紫外專用首脈沖壓縮方式

• 快捷鍵調電流

• 有 INTERLOCK，就緒、報警信號等

• 液晶屏和按鍵集成到2U機箱面板，操作方便

• 既支持RS232接口控制，也可以電源機箱面板操作與控制，還可以打標軟件控制

主要應用

• 端泵激光器

• 側泵激光器

• 光纖激光器

• TEC溫度控制

• 恒流源

系統簡介

常用產品技術參數

注：以上產品適用于 NLIGHT/北京凱普林/天成等小電流高電壓型 半導體激光器選用。

說明

1. 對于端泵激光器，根據泵浦源個數選用半導體驅動路數以及相應的半導體制冷路數。

2. 對于基頻1064nm激光器，不需要晶體溫控組件；對于二倍頻532nm激光器，只需選用TEMP3一路晶體溫控；對于三倍頻355nm激光器，需選用TEMP3和TEMP4兩路晶體溫控。

3. 默認配置是一路半導體激光驅動、一路半導體激光器溫控TEMP1，其它均為選配。

4. 該電源一般用于端泵激光器，水冷比風冷效果更好，環境溫度適應面更寬。

LDD半導體激光電源（無半導體制冷）

半導體激光器是一種高功率密度并具有極高量子效率的器件，微小的電流變化將導致光功率輸出的極大變化和器件參數（如激射波長、噪聲性能、模式跳動）的變化，這些變化直接影響器件的安全工作和應用要求。

本公司設計和生產的半導體激光電源LDD-AAVV是連續可調恒流電源，采用了目前國際先進的半導體激光電源方案，選用優質元器件生產。具有輸出噪聲小、恒流特性好、電流穩定、抗干擾能力強等優點，并具有防過沖、反沖和反浪涌的穩壓、恒流雙重保護電路，保證激光器的穩定工作和使用壽命。電源有LCD 液晶顯示，能提供電源工作的各個參數及其工作狀態的顯示，具備過壓、過流、水溫和水壓報警功能，實為半導體半導體泵浦激光器的理想電源。

LDD-AAVV型半導體激光電源采用單片機管理和控制，是一種智能化高精度恒流型開關電源，可作為半導體側泵激光打標機的配套電源。針對激光打標設備的特點，電源還可管理水泵、指示光、振鏡和Q 開關幾部分的開關。

• 高穩定、低噪聲，紋波電壓<0.1%p-p，電流<50mA

• 過流保護、過壓保護。根據用戶要求設定參數值。

• 具有水壓、溫度、短路、開路、防浪涌等保護功能。

• 輸入電壓220VAC，根據用戶要求也可選訂110VAC。

• 標準19 英寸(2U)機箱方便用戶與其激光加工設備配套所有。

• 數顯表或LCD 實時監測輸出電壓、電流。

• 外控接口、特殊規格可根據用戶要求訂制。

• 外形尺寸：482×88x260mm， 凈重 6.5kg

型號說明：LDD- AA-VV

• LDD-半導體激光電源

• AA-最大輸出電流(A)。根據用戶要求，最大為60A。電源的電流連續可調。

• VV-最大輸出電壓(V)。根據用戶要求，最大為120V。電源電壓根據負載自動調壓

典型電源

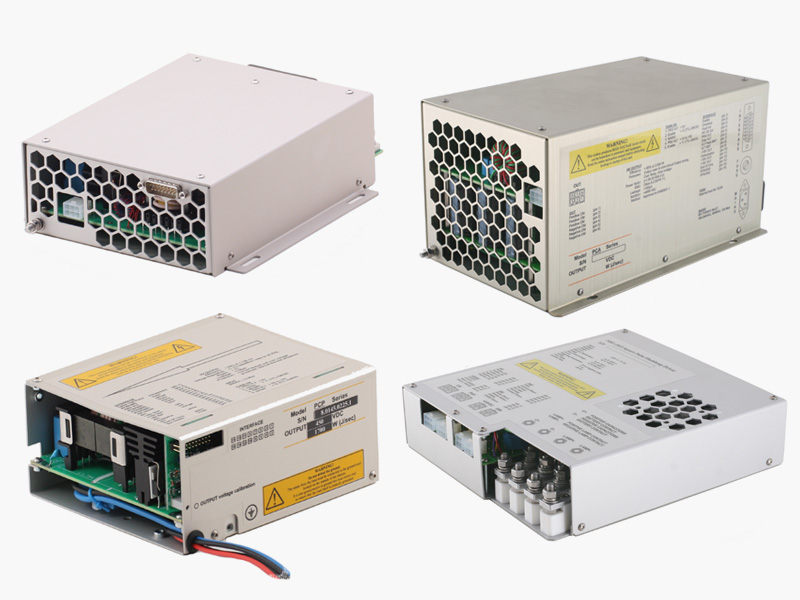

LDD2系列OEM型半導體激光電源

LDD2是一款緊湊型的半導體激光電源，最大輸出電流100A、最大輸出功率1500W，特別適合工業和醫療應用。

型號命名規則：LDD2-xx-AA

• LDD2：LDD2系列二極管電源

• xx :最大輸出平均功率

• AA:最大輸出電流

• 最大輸出電壓是最大輸出平均功率除以最大輸出電流。

例子：LDD2-150-70 和 LDD-1500-50的最大輸出電壓分別是2.1V和30V。

其它技術參數

LDDP系列脈沖半導體電源

LDDP系列半導體電源可能是最強大的半導體電源其峰值輸出功率高達10kW（用戶可選擇IMAX和VMAX）。平均輸出功率高達1600W（假設為100-240VAC輸入），如有需要，可超過2000W（200-240VAC輸入）。

此電源是專為激光脫毛應用而設計的，它完全符合醫療標準-電氣安全標準IEC 60601-1和醫生電氣設備電磁兼容標準IEC60601-1-2。此外，它們還廣泛應用于二極管泵浦和直接二極管激光器。

LDD4系列準連續半導體激光電源

LDD4系列準連續半導體激光電源用于半導體陣列驅動，可應用于固體激光器和光纖激光器的泵浦。電源內含TEC溫度控制，輸出穩定，可以對電流、占空比設限，防止意外故障發生，并含有內部鎖，安全可靠。電源參數可根據客戶具體要求定制。

LDD5 系列準連續/連續半導體激光電源

激光二極管驅動器（QCW / CW）用于半導體陣列驅動，可應用于固體激光器和光纖激光器的泵浦。電源內含TEC溫度控制，輸出穩定，可以對電流、占空比設限，防止意外故障發生，并含有內部鎖，安全可靠。電源參數可根據客戶具體要求定制。

皮秒級高速半導體激光電源

該皮秒級高速半導體激光電源是世上最快的種子源驅動電源，廣泛的運用于皮秒激光器，DVD光盤控制和打印應用等領域。0-1.6A的輸出電流能夠很好的滿足短脈沖單模二極管的需求，通過輸入信號觸發，可產生<500ps到5ns的脈沖信號。

• 脈沖寬度：<500ps~35ns

• 輸出電流：0~1.6A

• 電流與脈沖寬度數字可調

• TEC溫度控制

• 激光發射監測

• 底板制冷

• 過沖、過流和過熱保護

• 反向電流保護

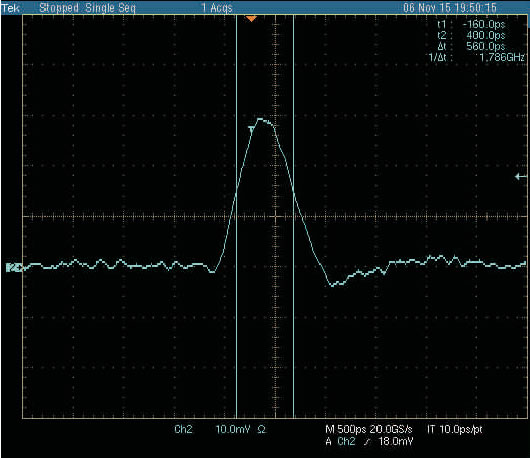

560ps脈沖實測結果

STO系列脈沖半導體電源/光脈沖發生器

利用我們獨有的技術優勢生產了一系列的光脈沖發生器、種子源和半導體激光驅動電源。如STO-LDa系列就包含脈沖寬度從皮秒到微秒，峰值功率超過1W的脈沖產品。

另外我們的正在申請專利的ANYPULSE技術提供可編程的光傳輸時域波形生成。我們的控制軟件可允許用戶自已在納秒分辨率和11位振幅分辨率的波形編程。

我們的高速高功率線性激光電源可將模擬信號轉換為光傳輸，激光電流峰值高達3A。另外我們的高速高功率數字激光電源可將數字信號轉換為光傳輸，激光電流峰值高達0.5A，數據速率高達1Gb/s，且可以處理PRBS數據模式。

我們?cè)诋a(chǎn)品中集成了客戶所需的制冷或非制冷的激光半導體和發光二極管，波長范圍從紫外到紅外，包括1064和1550nm。我們可根據客戶情況提供試用板和附件以便客戶快速測評我們的模塊。

產品應用

• 脈沖光纖激光器種子源

• 3D攝像機激光源（飛行時間）

• 激光測距儀和激光雷達用脈沖發生器

• 電信應用發射機

• 時域熒光顯微鏡

我們得到產品主要分為以下四類產品：STO-LDa 脈沖發生器系列，脈沖整形（時域）產品，3D ToF相機的激光電源以及測試板 (夾具)及附件。

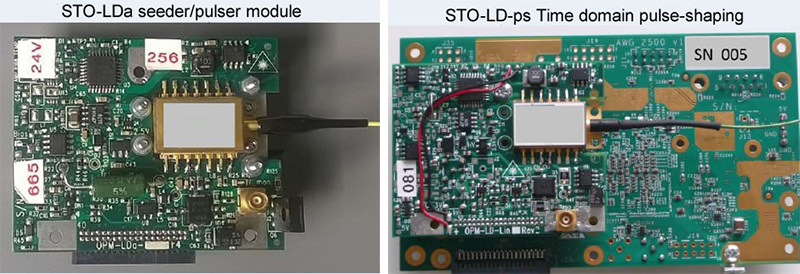

STO-LDa脈沖發生器系列

STO-LDa脈沖發生器包括激光脈沖發生器、TEC控制器和激光二極管。峰值功率高達1W以上。占空比最高約10%。屬于高速或大電流版本。

• STO-LDa-gs: 50ps-150ps的固定脈沖寬度-增益切換。.

• STO-LDa-3: 脈沖寬度為0.5-3ns，連續脈寬調諧。

• STO-LDa-64: 脈沖寬度1~64ns，步進0.25ns，微調

• STO-LDa-128: 脈沖寬度1~128ns，步進0.5ns，微調。

• STO-LDa-256: 1~256ns脈沖寬度，步進1ns，微調。

• STO-LDa-1250: 脈沖寬度10~1250ns，步進5ns，微調。

• STO-LD-H1: 峰值脈沖電流：高達25A/50A，脈沖寬度選擇范圍為10ns至1us，步進5ns，頻率高達10MHz。

脈沖整形（時域）產品

• STO-AWG2500: 任意波形發生器，時間分辨率為555ps?？筛鶕?jù)客戶要求提供其他分辨率。

• STO-LD-Lin-HC: 線性光發射機，電流峰值高達2A（~3A非線性），上升/下降時間~1.5ns。

• STO-LD-Lin-HS: 線性光發射機，電流峰值高達0.5A，上升/下降時間~0.6ns。

• STO-LD-ps: 本產品是AWG2500和STO-LD-Lin的組合可作為光學任意波形發生器?？删幊虝r(shí)間分辨率555ps。

• STO-SW-ps1: 為STO LD ps和STO-AWG2500提供GUI界面，允許編程任何波形和綜合控制。

• STO-AMP-700: 用于驅動MZ調制器的脈沖放大器。在需要MZ調制器的應用中補充了STO-AWG2500。峰值電壓峰值高達5V。Tr/Tf~1ns。

3D ToF相機的激光電源

• STO-LD-D1: 數字發射機，電流峰值高達500mA，數據速率高達1Gb/s。Tr/Tf~350ps。CML或ECL數據輸入。支持PRBS模式。該產品同時也適用于特殊的電信應用。

測試板  (夾具)及附件

• 標準產品測試夾具：適用于所有STO-LD產品。提供電源控制和觸發器。

• STO-EXT40-2: 40線，50cm長電纜，用于連接OEM應用中的所有STO-LD產品。

• SMA到 MCX (（公）RF電纜: 用于監測所有STO-LD產品中的激光電流。

• SMA 到 MCX（母）RF電纜: 用于直接連接到AWG2500  RF輸出。

產品選項

• 高速版本或大電流版本

• 內置電位器或外部控制器

• 激光二極管類型：BTF或同軸封裝，各種波長。

• OEM模塊或臺式儀器

STO-LDa脈沖系列產品

• 所有種子源的功能集成一個組件：包括可調脈沖發生器；脈沖驅動器；高效TEC控制器；激光二極管

• 皮秒脈沖寬度覆蓋（增益切換）到微秒

• 電流峰值達3A

• 脈沖寬度、偏壓、溫度和振幅可調整（可選項）

• 外部或主板控制

• 可選擇激光二極管或LED

• 可監控所有的關鍵參數

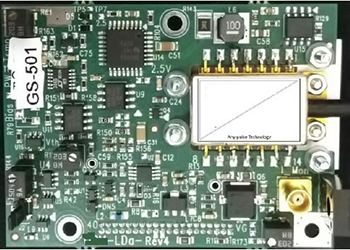

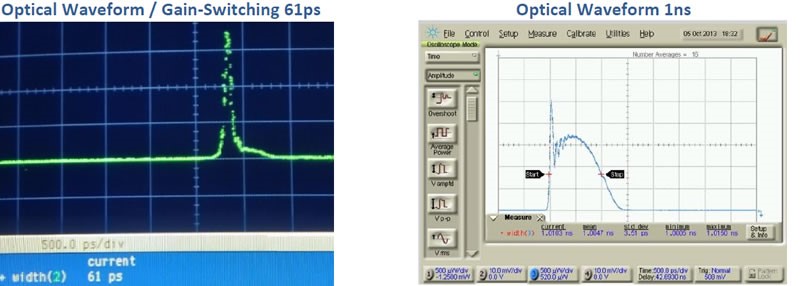

STO-LDa-gs S種子激光器/皮秒光脈沖發生器/電源

-固定脈沖寬度50ps-150ps

STO-LDa-gs種子激光器組件是脈沖MOPA光纖激光系統種子源（振蕩器）部分的集成解決方案。該組件包括高性能種子機所需的所有關鍵功能，包括觸發發生器、可調脈寬發生器、激光電源、TEC控制器和集成激光二極管。

光峰值功率可由主板電位器調節。可選擇內部或外部觸發。在外部觸發模式下，每個輸入的觸發信號（上升沿）產生一個單一脈沖。

光脈沖寬度由外部模擬控制電壓。脈沖寬度范圍從增益開關模式（~50ps）到1ns以上。該模塊由模擬控制偏壓電流和設定溫度的輸入。每個輸入的模擬控制信號都可以被一個主板電位器代替，這樣模塊既可以外部控制，也可以由內部設置。用戶可以通過偏壓電流控制和影響光譜寬度或改變消光比。

該產品的設計是基于大溫度范圍和免維護條件下工作，是工業激光OEM集成系統中的一個好選擇?？筛鶕?jù)客戶要求提供各種產品選項。

產品特性

• 所有種子器的功能一體集成：增益開關操作（~50ps）-1ns的可調脈沖發生器；主板觸發發生器：4K-20MHz；高效TEC控制器；激光二極管；OEM設計的激光系統

• 結構緊湊: 尺寸62mm x 45mm

• 典型光峰值功率0.5W

• 脈沖幅度控制

• 可調偏壓電流高達50mA（或200mA）

• 主板電位器或外部控制器

• 有效保護激光二極管

• 適用于大范圍1064nm、1550nm等波長的激光二極管

• 監控所有的關鍵參數

• 通過STO的測試夾具或CSW-3控制板或電纜組件EXT-40-2進行快速評估

產品應用

• 用于光纖激光器的種子源

• 用于高分辨率激光雷達的光脈沖發生器

• 高速光接收機特性

適配的激光二極管

各種激光二極管都可用于STO-LDa-gs：如：DFB、FP或FBG類型；波長為1030nm、1064nm、1310nm、1480nm、1550nm或其他定制波長。蝶形封裝（14針或10針）或同軸封裝。

產品型號信息

*關于200mA的偏壓電流，要加一個散熱片，模塊的長度將增加到80mm。如需有關控制模塊的詳細說明，請聯系我們。

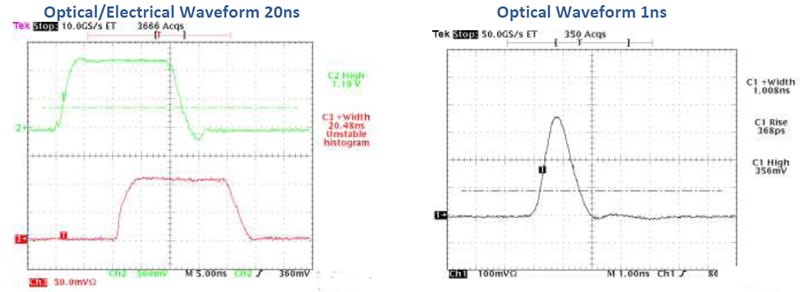

STO-LDa-3種子激光器 /光脈沖組件

-脈沖寬度為0.5ns-3ns，可連續調諧脈沖寬度

STO-LDa-3種子激光器組件是脈沖MOPA光纖激光器系統種子源（振蕩器）部分的集成解決方案。該組件包括高性能種子源所需的所有關鍵功能，包括可調脈寬發生器、激光電源、TEC控制器和集成激光二極管。

每個輸入觸發信號（上升沿）會產生一個單一脈沖。脈沖寬度在0.5ns到3ns以上可調。主板觸發發生器可選。該模塊具有模擬控制輸入：脈沖寬度、偏壓電流和溫度設定（也可選擇振幅控制）。每個輸入的模擬控制信號都可以被一個主板電位器代替，這樣模塊既可以外部控制，也可以有內部設置。用戶可以通過偏壓電流控制和影響光譜寬度或改變消光比。

該產品的設計是基于大溫度范圍和免維護條件下工作，是商業和工業激光系統集成的良好選擇。

產品特性

• 所有種子源的功能一體集成：0.5ns到3ns的可調脈沖發生器；脈沖驅動器；高效TEC控制器；激光二極管。

• 激光系統OEM設計

• 緊湊型：尺寸62mm x 45mm

• 激光峰值電流2A、光峰值功率達1W

• 通過偏壓電流控制光譜

• 有效保護激光二極管

• 適用于大范圍1064nm、1550nm等波長的激光二極管

• 監控所有的關鍵參數

• 可提供測試板進行快速評估

• 電纜組件可連接到客戶系統

產品應用

• 光纖激光器用種子激光器（種子源））

• 用于LRF或激光雷達目標模擬器的光脈沖發生器

• 時域熒光顯微鏡

• 3D視覺系統

• 高速光接收機特性

適配的激光二極管

各種激光二極管都可用于STO-LDa-3：如：DFB、FP或FBG類型；波長為1030nm、1064nm、1310nm、1480nm、1550nm或其他定制波長。蝶形封裝（工業型）或同軸封裝。

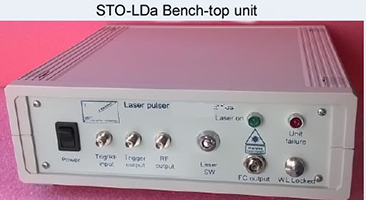

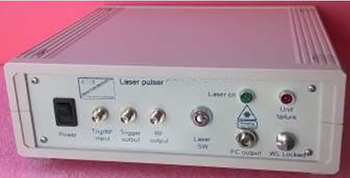

STO-LDa-64-Ins-DFB激光種子源/光脈沖儀器

STO-LDa-64-Ins-DFB是一種可用于脈沖MOPA光纖激光器系統的柔性種子源。該儀器包括高性能種子源所需的所有關鍵功能，包括可調觸發發生器、脈寬發生器、激光驅動器、TEC控制器和集成激光二極管。

儀器也可以由輸入的觸發信號（上升沿）觸發。脈沖寬度可由8位分辨率額外微調。激光器的偏壓電流可由用戶調節來影響光譜寬度。

激光二極管的溫度可由用戶控制，實現波長的精確控制。儀器背面包括用于安全的聯鎖連接器和用于用戶PC控制的USB連接器（需要windows操作系統）。

產品特性

• 強大的臺式納米級種子源包含：可調脈寬發生器和觸發發生器；脈沖驅動器；用于微調波長的TEC控制器；激光二極管

• 可調脈沖寬度1ns至64ns（注1）

• 2.5kKHz到25MHz的可調重復頻率，外部觸發高達40MHz

• 包括1064nm  DFB激光二極管（注2）

• 激光峰值電流2A/光峰值功率高達800mW（注3）

• 偏壓電流控制，實現卓越的光譜控制

• 控制所有儀表功能的圖形用戶界面

• 通過FC/APC連接器提供光輸出

• 可監測激光器電流的射頻輸出

產品應用

• 光纖激光器種子激光器（種子源）

• 用于LRF或激光雷達目標模擬器的光脈沖發生器

• 3D 視覺系統

訂購信息

如帶有1064nm DFB激光二極管的儀器，訂購號為STO-LDa-64-Ins-DFB-1064

也可提供其他脈沖寬度范圍。詳情請與我們聯系。注：

1. 其他不同波長的激光二極管也可以使用。詳情請與我們聯系。

2. 峰值功率高達1.5W–使用選定的激光二極管。

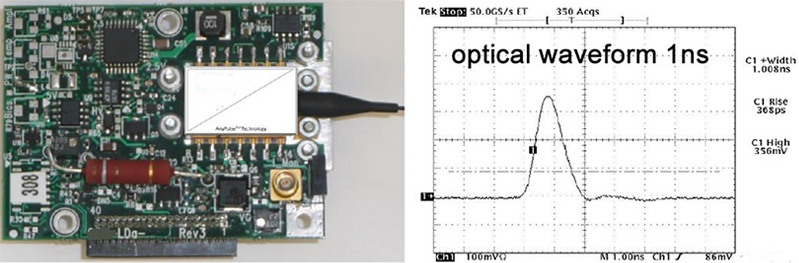

STO-LDa-YYY-HS種子激光器/光脈沖發生器組件

STO-LDa-yyy-HS系列種子模塊是脈沖MOPA光纖激光器系統種子源（振蕩器）部分的集成解決方案。這些模塊包括高性能種子源所需的所有關鍵功能，包括可調脈寬發生器、激光驅動器、TEC控制器和集成激光二極管。每個輸入的觸發信號（上升沿）都產生一個單一脈沖。脈沖寬度可由8位分辨率額外微調。該系列的四種產品的總脈沖寬度范圍從1ns到256ns。該模塊還具有模擬控制輸入：精細脈沖寬度、偏壓電流和溫度設定。每個模擬控制信號輸入都可以被一個主板電位器代替，這樣模塊既可以外部控制，也可以內部設置。

該產品設計是用于大溫度范圍和免維護條件下工作，是商業和工業激光系統集成的良好選擇。

產品特性

• 所有種子源都集成在一個組件中：可調脈沖發生器1ns到256ns，分3個產品版本；脈沖驅動器；高效TEC控制器；激光二極管

• 光纖激光器種子激光器

• 專為OEM激光系統而設計

• 緊湊型：尺寸63mm x 50mm

• HS版本：光學上升和下降時間低于1ns（在20%-80%水平下測試）

• 激光峰值電流800mA

• 偏壓電流控制

• 有效保護激光二極管

• 主板或外部控制

• 適用于大范圍波長的激光二極管

• 可監控所有關鍵參數

• 具有GUI軟件的控制板可啟用PC控制

產品應用

• 光纖激光器種子激光器

• 用于LRF或激光雷達目標模擬器的光脈沖發生器

• 3D 視覺系統

適配的激光二極管

各種激光二極管都可用于STO-LDa-yyy：如：DFB、FP或FBG類型；波長為1030nm、1064nm、1310nm、1480nm、1550nm或其他定制波長。蝶形封裝（工業型）或同軸封裝。

產品型號說明：

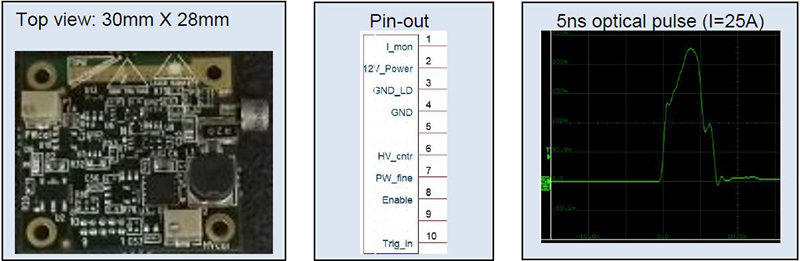

激光雷達發射器模塊:  STO-LDb-5/10

STO-LDb系列模塊是為需要高峰值功率的短脈沖光源的系統而設計的。模塊的直流工作頻率高達5MHz，電流峰值高達25A，光峰值功率（905nm）高達75W，具體取決于所選的激光二極管。為了保護激光二極管，平均光功率被限制在0.1W。模塊用12V電源和一個LVTTL或TTL電平（上升沿）的觸發輸入信號來工作。

光脈沖寬度可在兩個范圍內編程：

• 型號STO-LDb-5：亞納秒到5ns的范圍。

• 型號STO-LDb-10： 3ns-10n的范圍。

峰值功率也是可以編程的。脈沖寬度和峰值功率編程由主板電位器或外部模擬電壓控制完成。監視器信號顯示激光平均電流。該模塊設計用于集成在實際系統中已運行多年。

產品特征

• 用于激光雷達應用的光發射機

• 緊湊耐用的OEM模塊，適用于各種應用，包括汽車

• 電流峰值高達25A，峰值功率高達75W。

• 可編程脈沖寬度設置從1ns到10ns

• 工作頻率從直流到5MHz以上

• 單個12V電源運行

• 內置升壓電源

• LVTTL/TTL觸發輸入

• 可選擇TO、SMD封裝或LD芯片等激光二極管

• 波長選擇：905nm、1550nm或定制

• 增強散熱設計，最大限度地提高性能

• 四個用于在系統中安裝模塊并連接光學元件的安裝孔

• （*）降低峰值功率

產品應用

• 汽車激光雷達

• 三維地形測繪

• 增強現實

• 手勢識別

• 高分辨率LRF

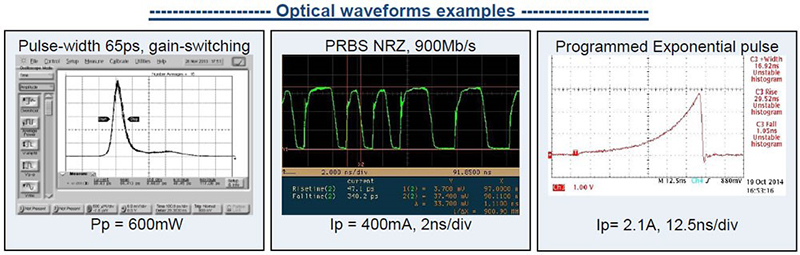

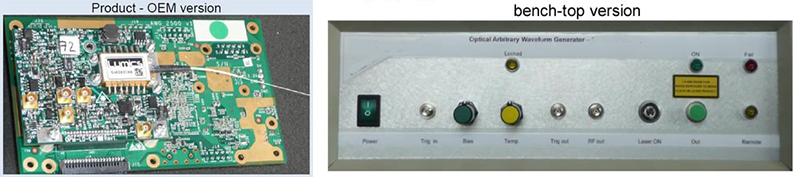

STO-LD-ps脈沖整形種子激光器組件

STO-LD-ps系列種子激光器組件是脈沖MOPA光纖激光器種子源（振蕩器）部分的集成解決方案。該裝置包括高性能種子源所需的所有關鍵功能，包括任意波形發生器、激光驅動器、TEC控制器和集成激光二極管。該產品設計用于大溫度范圍和免維護條件下工作，是工業、生物/醫療和軍事應用中激光系統集成的良好選擇。

產品特征

• 多功能一體: 任意波形發生器；高帶寬線性電流驅動器；高效TEC控制器；激光二極管

• 獨有的AnypulseTM技術

• 靈活的脈沖整形分辨率為1ns

• 激光電流高達2A，11位分辨率

• 觸發方式：內部、外部、回路

• 可與PC或客戶系統的串行接口

• PC控制和直觀的GUI控制

• 可用波長：1550nm、1064nm或定制

• OEM電路板（12cm x 7cm）或?qū)嶒?yàn)室儀器形式

脈沖整形的好處

• 綜合波形控制，提高脈沖光纖激光器系統的性能

• 提高波長轉換器的能量轉換效率

• 增加激光加工系統材料執行任務的靈活性

產品應用

• 光纖激光器種子源

• 激光測距儀和激光雷達系統模擬器

• 用于高速電子系統的波形或脈沖發生器

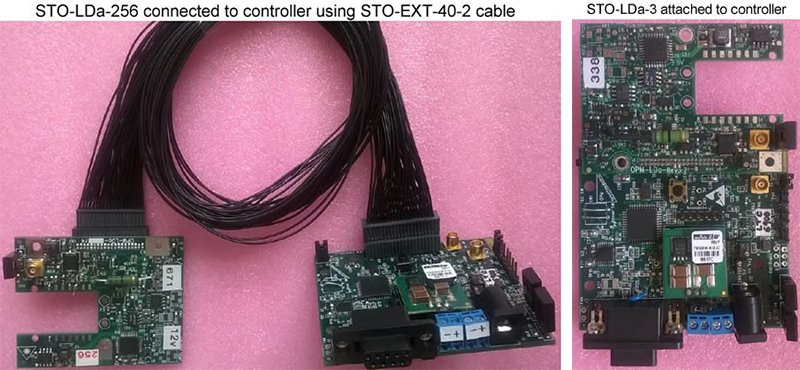

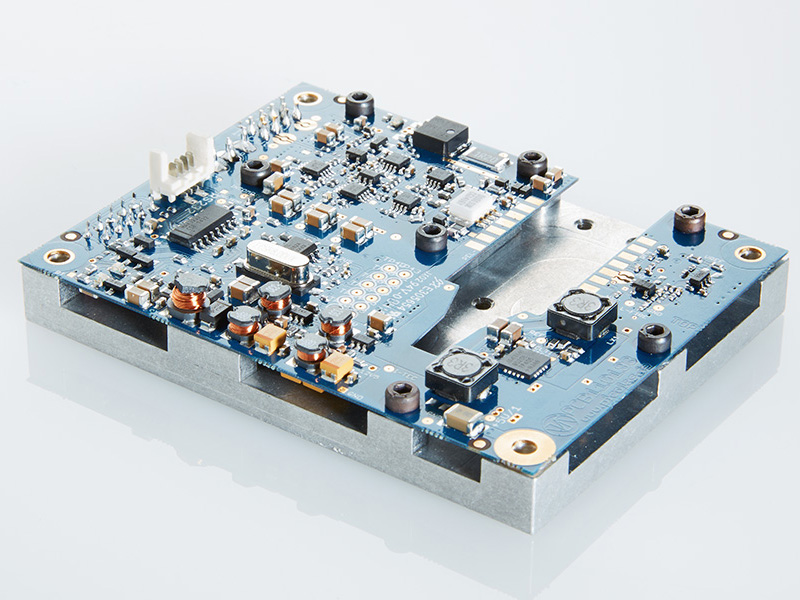

STO-LD系列模塊的控制器和GUI

我們的控制器/GUI可兼容所有STO-LD系列模塊。產品可與任何STO-LD模塊一起使用。該產品的主要特點是：

• 使用RS232-USB電纜進行RS-232連接和USB連接。

• 單電源（12V或24V）?？刂破鹘oSTO-LD模塊提供電源電壓。

• 主板觸發發生器2.5kHz至25MHz，支持直流至50MHz的外部觸發。

STO-LD模塊和控制器/GUI構成了一個功能強大、易于使用的解決方案，無需手動處理校準,模擬信號控制

產品特征

• 控制器/GUI可匹配所有STO-LD模塊（脈沖發生器和激光驅動器）

• RS-232接口（USB使用串行USB電纜）

• 無需離散控制輸入

• 可控制所有模塊功能的GUI軟件

• 單電源（12V或24V）

• 寬范圍觸發振蕩器，觸發功能多樣

• 有波形保存和檢索功能

• 安全功能：聯鎖/按鍵輸入和GUI快速關閉

• 緊湊型：尺寸70mm x 60mm

產品應用

• 光纖激光器種子源

• 用于LRF或激光雷達目標模擬器的光脈沖發生器

• 3D視覺系統

• 實驗室用的納秒到皮秒脈沖發生器

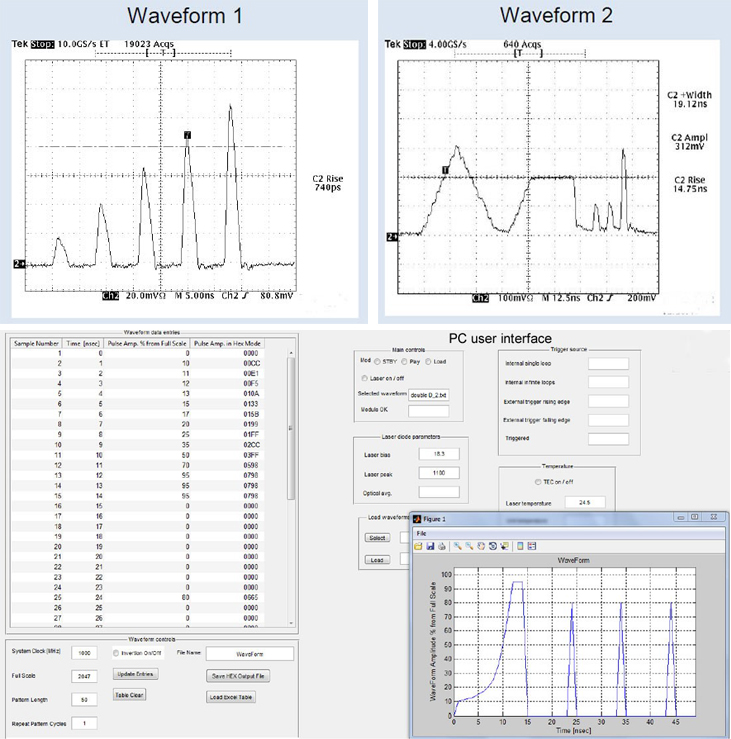

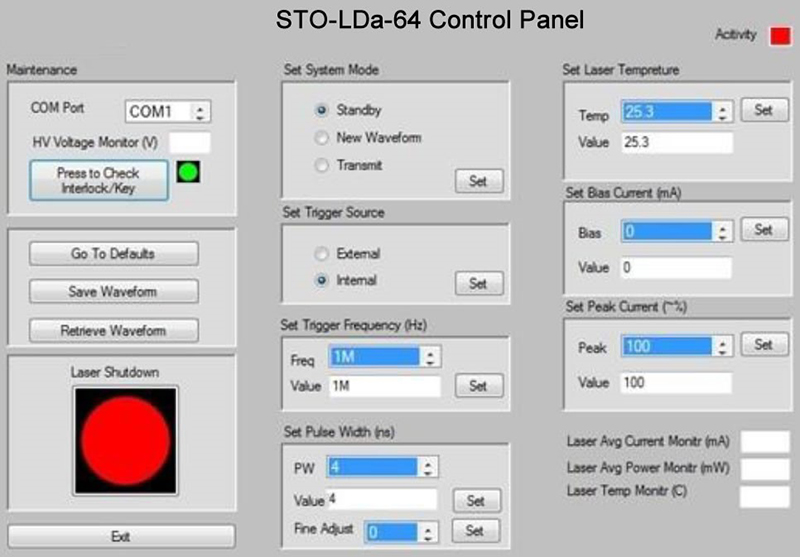

GUI軟件可控制STO-LD模塊的所有功能，并能顯示其狀態和監控?cái)?shù)據。包括幾十個預先設定的脈沖寬度、頻率、偏置電流、峰值電流和LD溫度。GUI還允許用戶保存和檢索波形。特別的安全功能：聯鎖輸入、按鍵輸入和GUI的一觸式快速關閉。將控制器連接到STO-LD板集成了一個尺寸約為7X10 cm的板。用戶也可以使用電纜連接這兩塊板。這兩塊板也可以連接成尺寸為70mm  x 60mm的夾層。

控制面板，訂購信息

• STO-CSW-64控制器/軟件，用于STO-LDa-64

• STO-CSW-256控制器/軟件，用于STO-LDa-256

• STO-CSW-1250控制器/開關，用于STO-LDa-1250

• STO-LDa-3和STO-LDa-gs 的STO-CSW-3控制器/軟件
