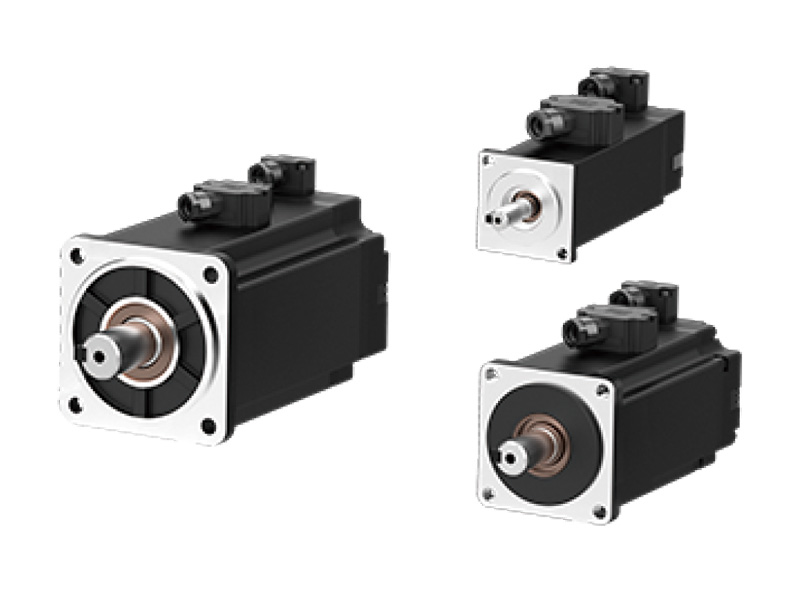

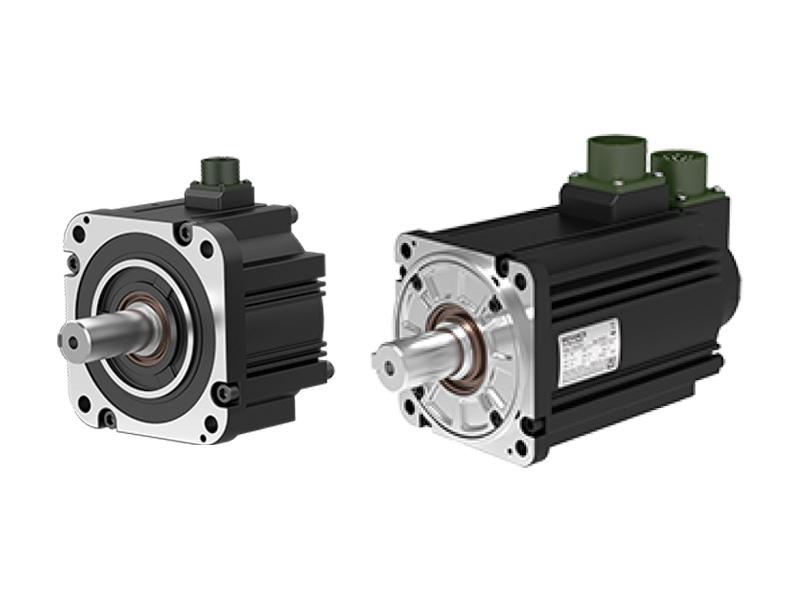

MS1-R系列小功率伺服電機

MS1-R系列伺服電機功率范圍0.05kW~7.5kW,機座號40mm~180mm,提供多種慣量配置、轉速段配置,可根據客戶需求提供不同配置的編碼器類型。適用于半導體、鋰電、硅晶、機床、手機、印包、醫藥、紡織、顯示等行業設備,可以實現快速精確的位置控制、速度控制和轉矩控制。在產品性能,尺寸長度等都有大幅度提升。

產品特點

  • 更小尺寸:出力不變,安裝空間變小,長度最大降幅達 29%,安裝接口尺寸完全兼容上一代 Z 版本電機;

  • 更低溫升:優化電磁回路,降低溫升,60 機座和 80 機座,典型機型、工況比較,降低 20K;

  • 更全系列:40/60/80 機座 H1 機型為超小慣量機型,適用于快速點位,控制場合,沒有快速點位需求場合統一使用 H4 機型電機。增加 26 位多圈絕對值編碼器及功能安全型 26 位多圈絕對值編碼器,滿足更高精度、更高安全的要求

  • 更高剛性:典型機型,剛性等級提升 5 級

  • 更高轉速:MS1H1 和 MS1H4 (40/60/80 機座 ) 最高轉速從 6000rpm 提升到  7000rpm;MS1H2 機型最高轉速從 5000rpm 提升到 6000rpm;MS1H3(130/180  機座)最高轉速從 3000rpm 提升到 4500rpm(說明:帶 26 位 &23 位編碼器機型)

  • 能效滿足國家一級能效標準: 550W 至 7.5kW 電機滿足 GB30253-1 級能效要求

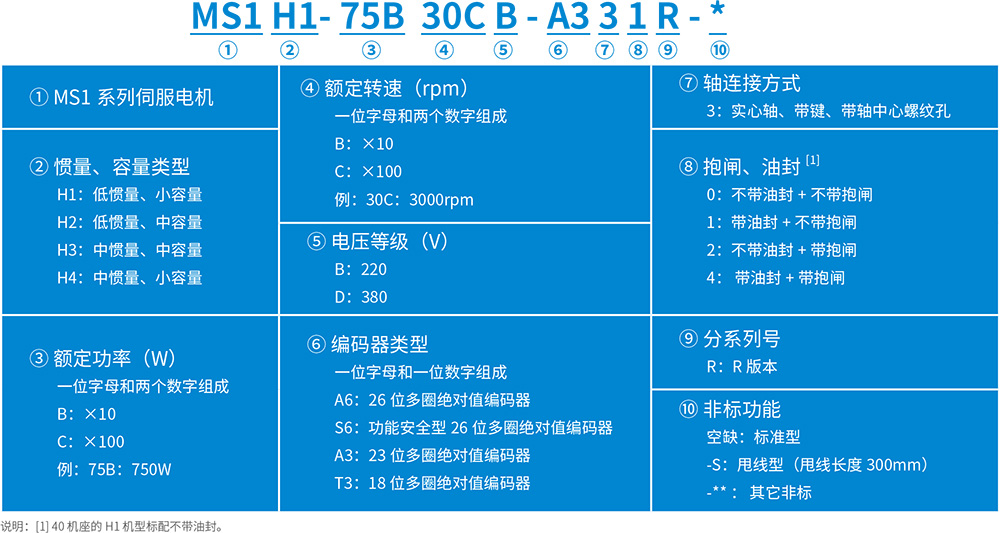

MS1-R系列命名規則

帶26位編碼器匹配驅動器

伺服電機伺服驅動器SV680******
非抱閘機型抱閘機型機座(mm)容量(kW)電壓等級(V)SIZE推薦驅動器型號編號
MS1H1(nN=3000rpm,nmax=7000rpm)系列額定值規格

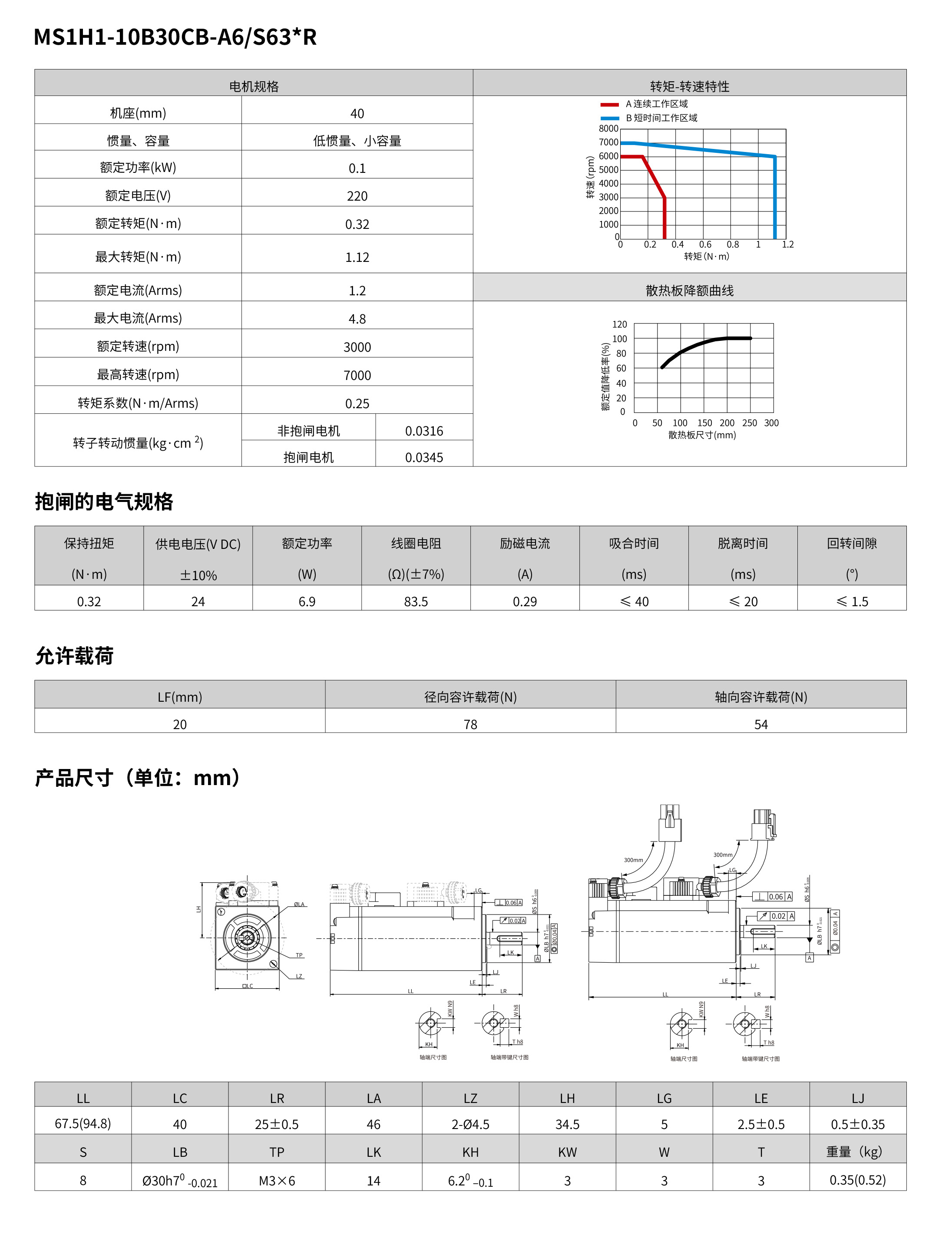

MS1H1-05B30CB-A6/S630RMS1H1-05B30CB-A6/S632R400.05單相/三相220VAS1R600002
MS1H1-10B30CB-A6/S630RMS1H1-10B30CB-A6/S632R400.1單相/三相220VAS1R600002

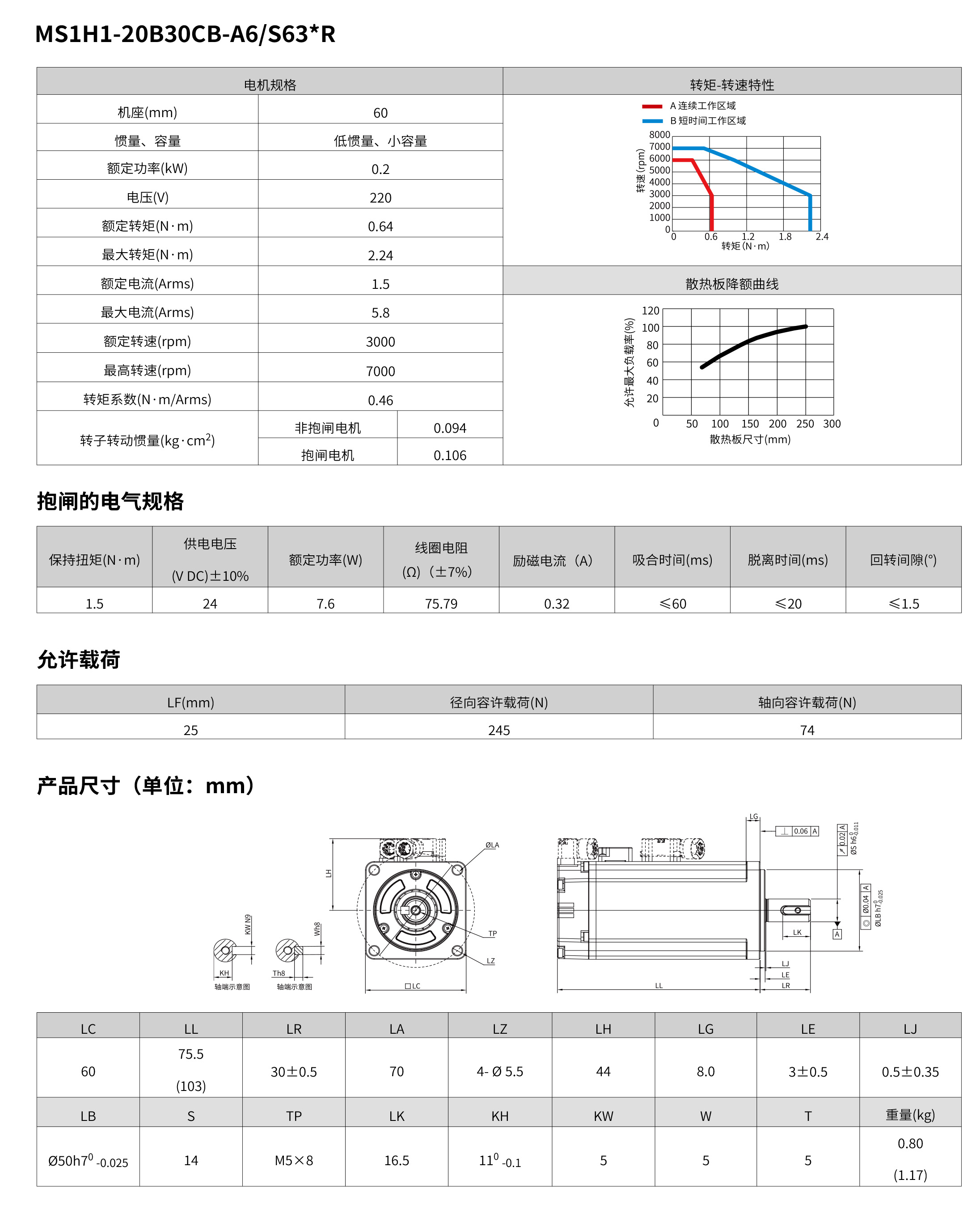

MS1H1-20B30CB-A6/S631RMS1H1-20B30CB-A6/S634R600.2單相/三相220VAS1R600002
MS1H1-40B30CB-A6/S631RMS1H1-40B30CB-A6/S634R600.4單相/三相220VAS2R800003

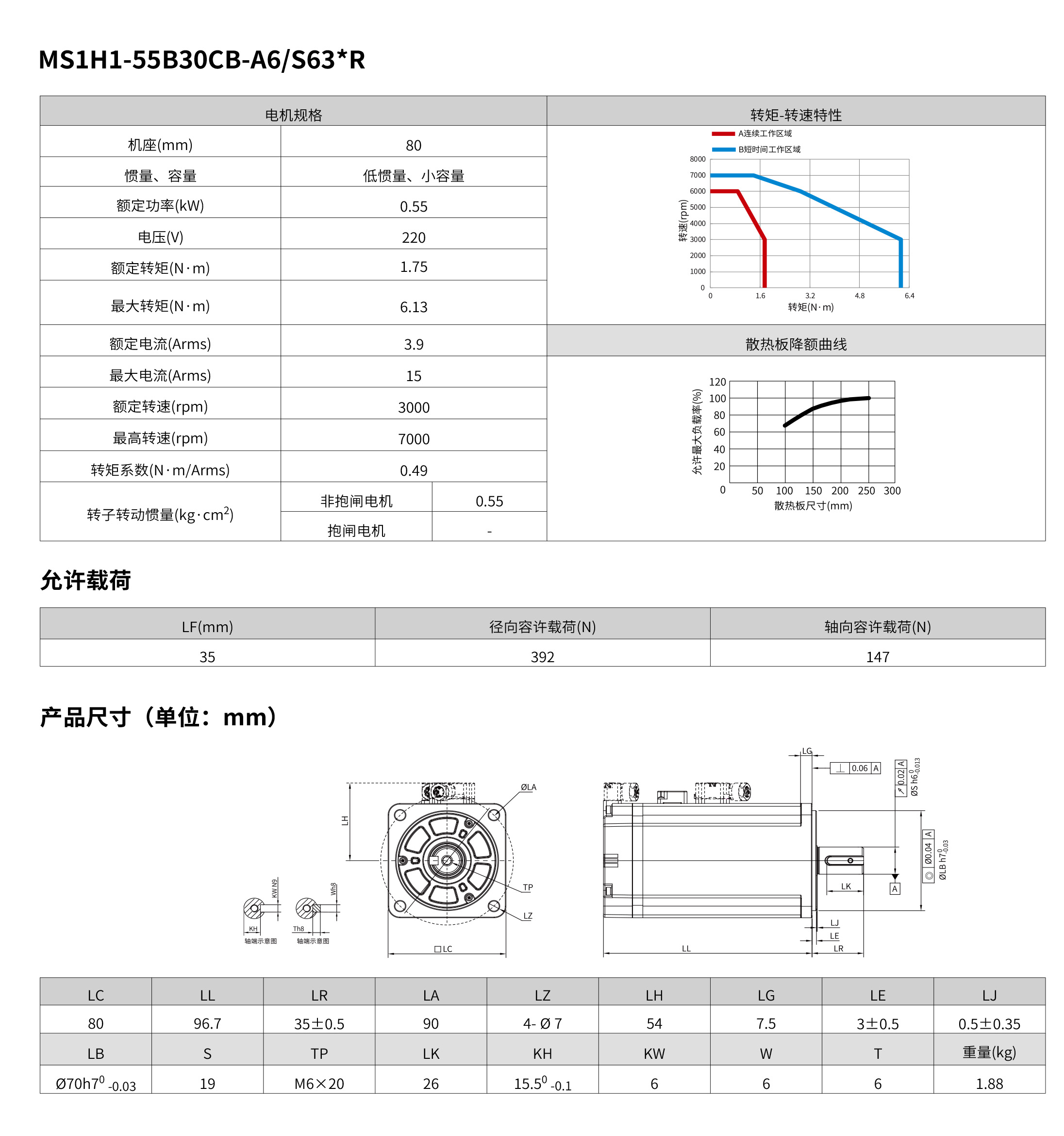

MS1H1-55B30CB-A6/S631R-800.55單相/三相220VCS5R500005

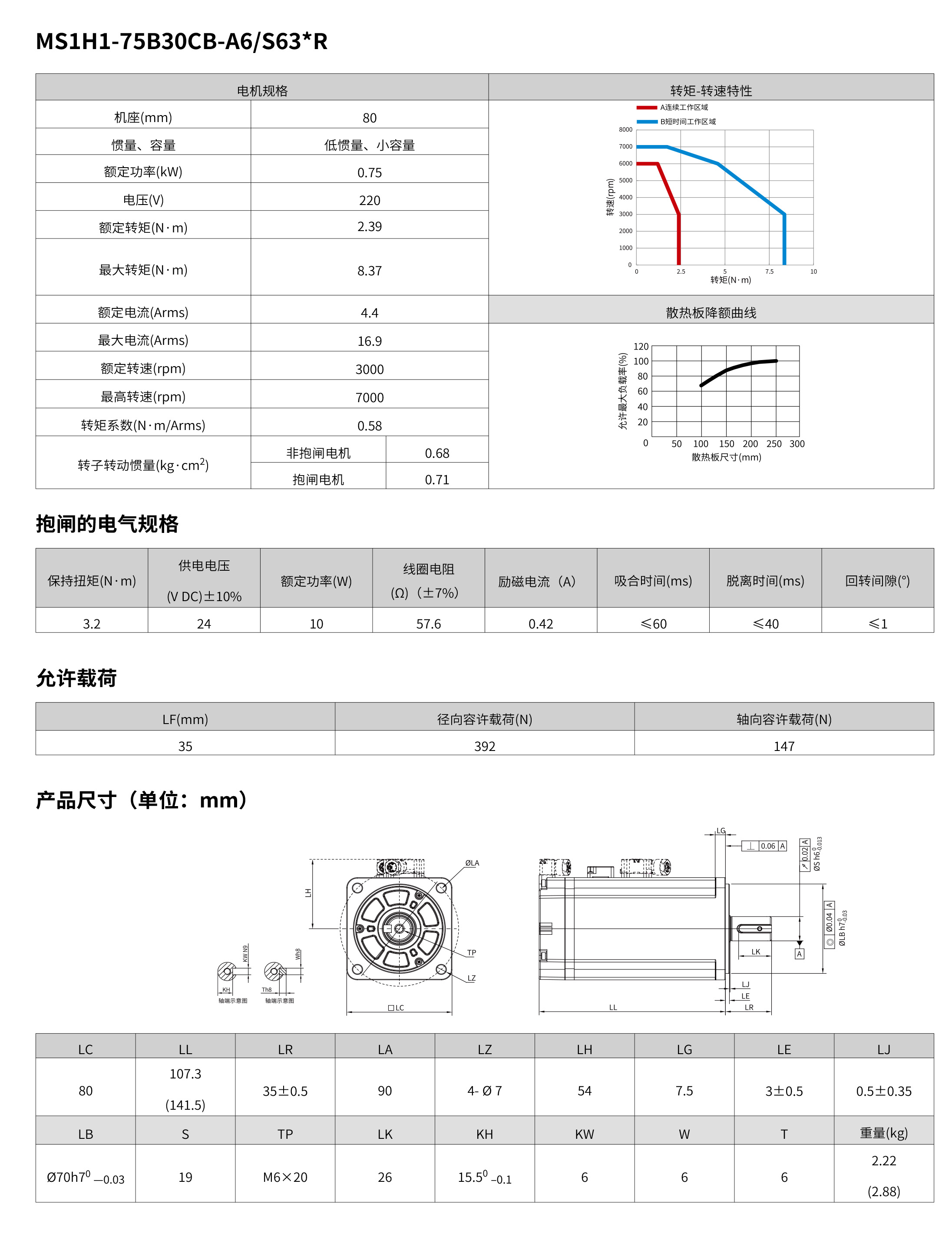

MS1H1-75B30CB-A6/S631RMS1H1-75B30CB-A6/S634R800.75單相/三相220VCS5R500005
MS1H1-10C30CB-A6/S631RMS1H1-10C30CB-A6/S634R801.0單相/三相220VCS7R600006
MS1H2(nN=3000rpm,nmax=6000rpm)系列額定值規格
MS1H2-10C30CB-A6/S631RMS1H2-10C30CB-A6/S634R1001.0單相/三相220VCS7R600006

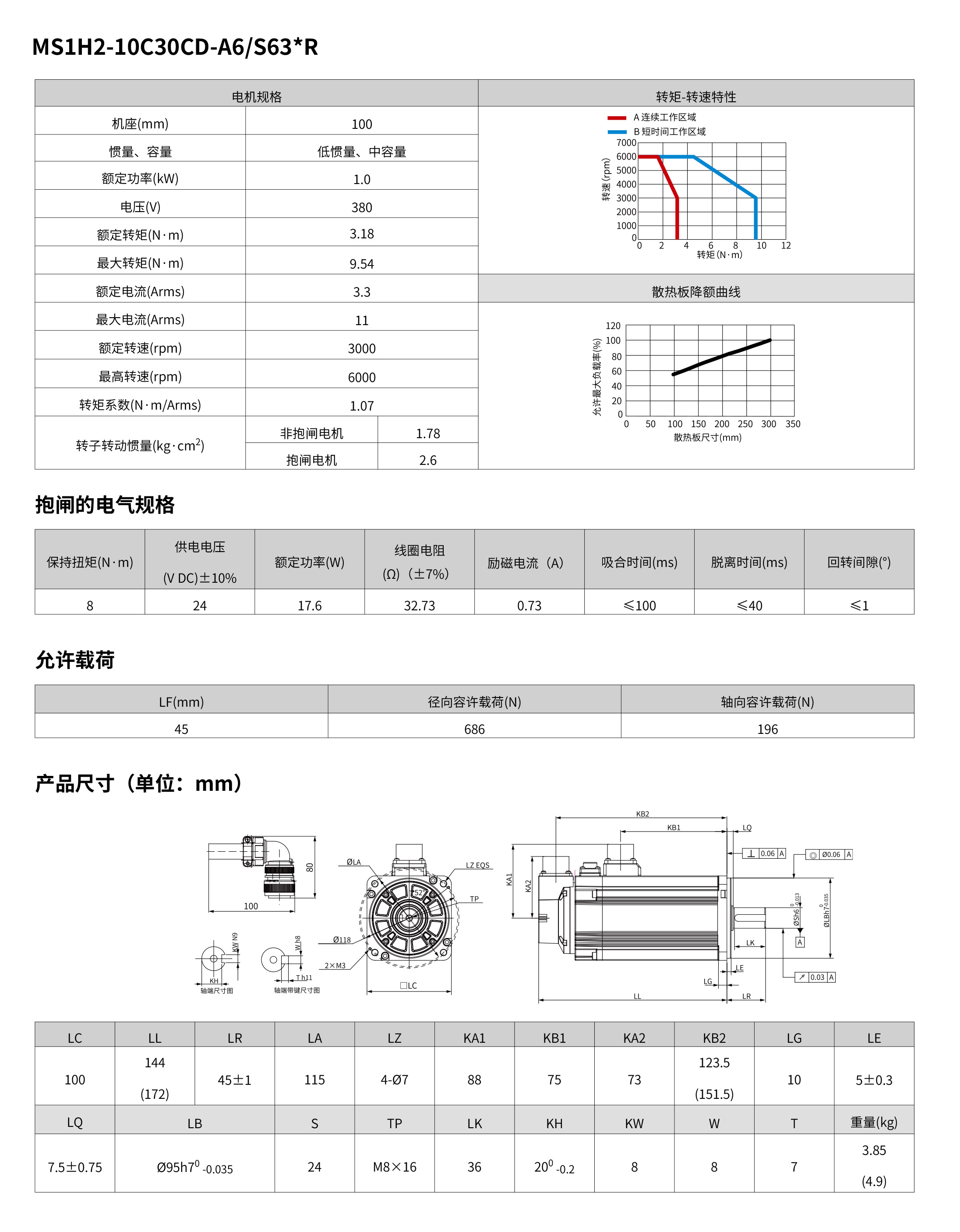

MS1H2-10C30CD-A6/S631RMS1H2-10C30CD-A6/S634R1001.0三相380VCT3R510001

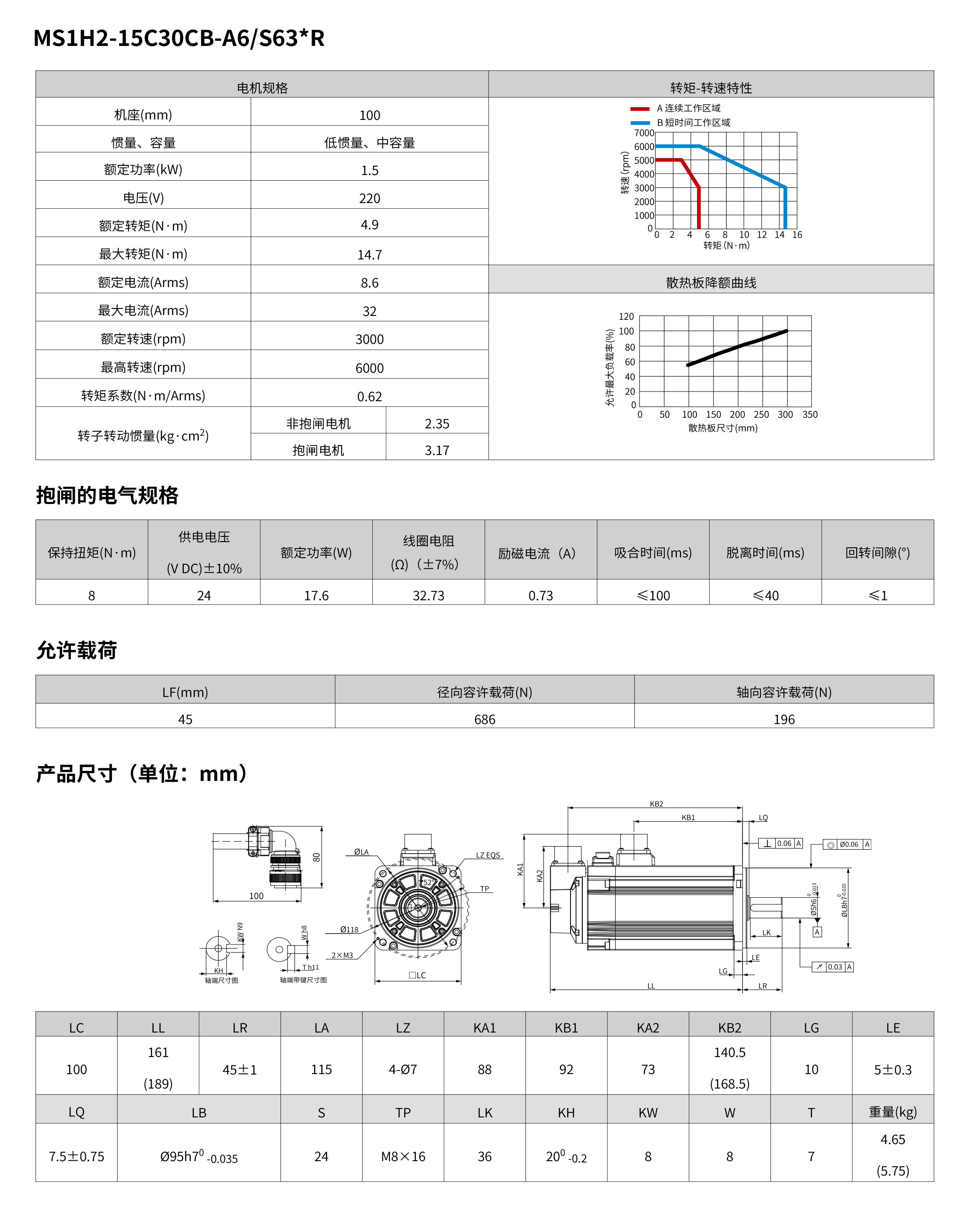

MS1H2-15C30CB-A6/S631RMS1H2-15C30CB-A6/S634R1001.5單相/三相220VDS01200007

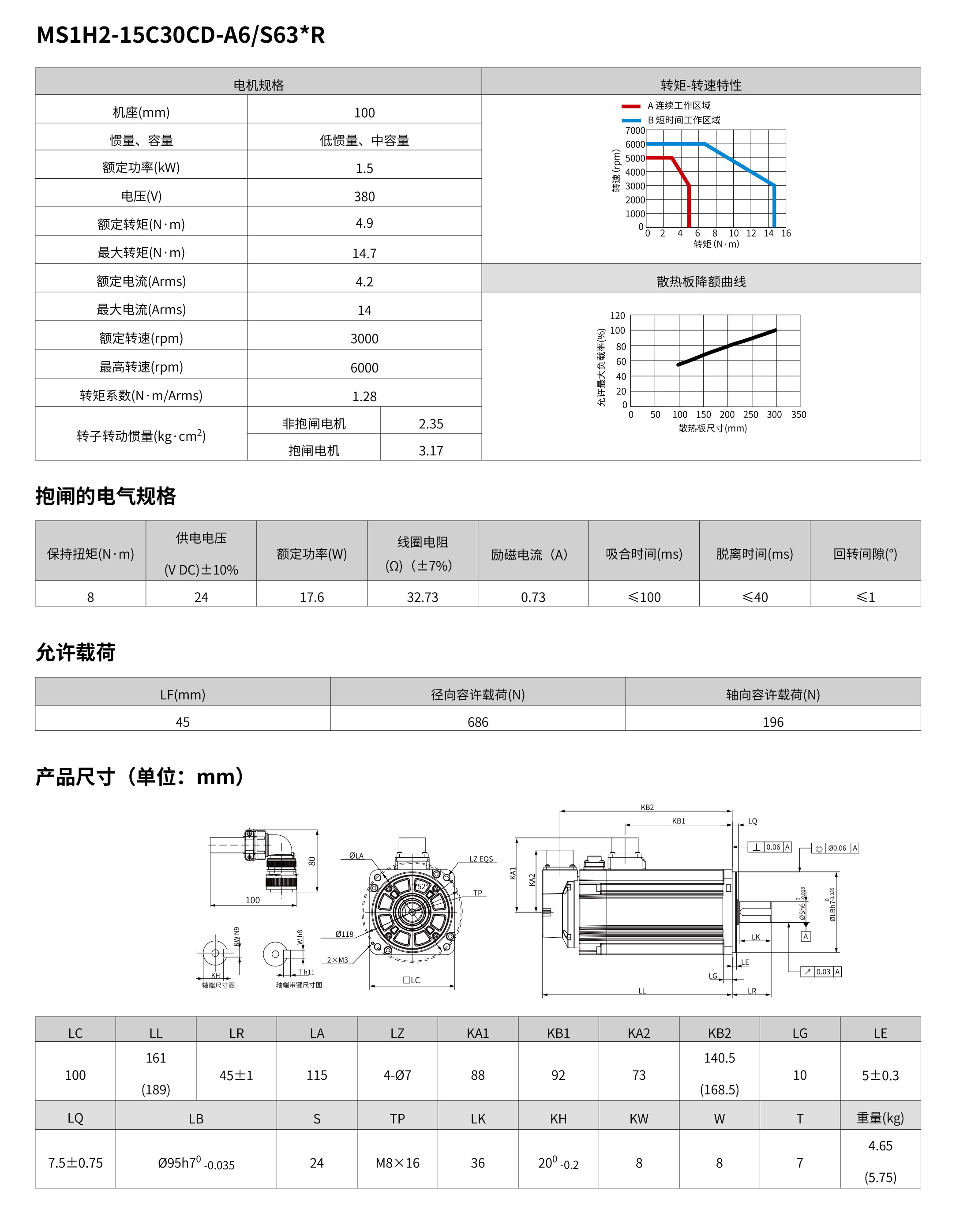

MS1H2-15C30CD-A6/S631RMS1H2-15C30CD-A6/S634R1001.5三相380VCT5R410002

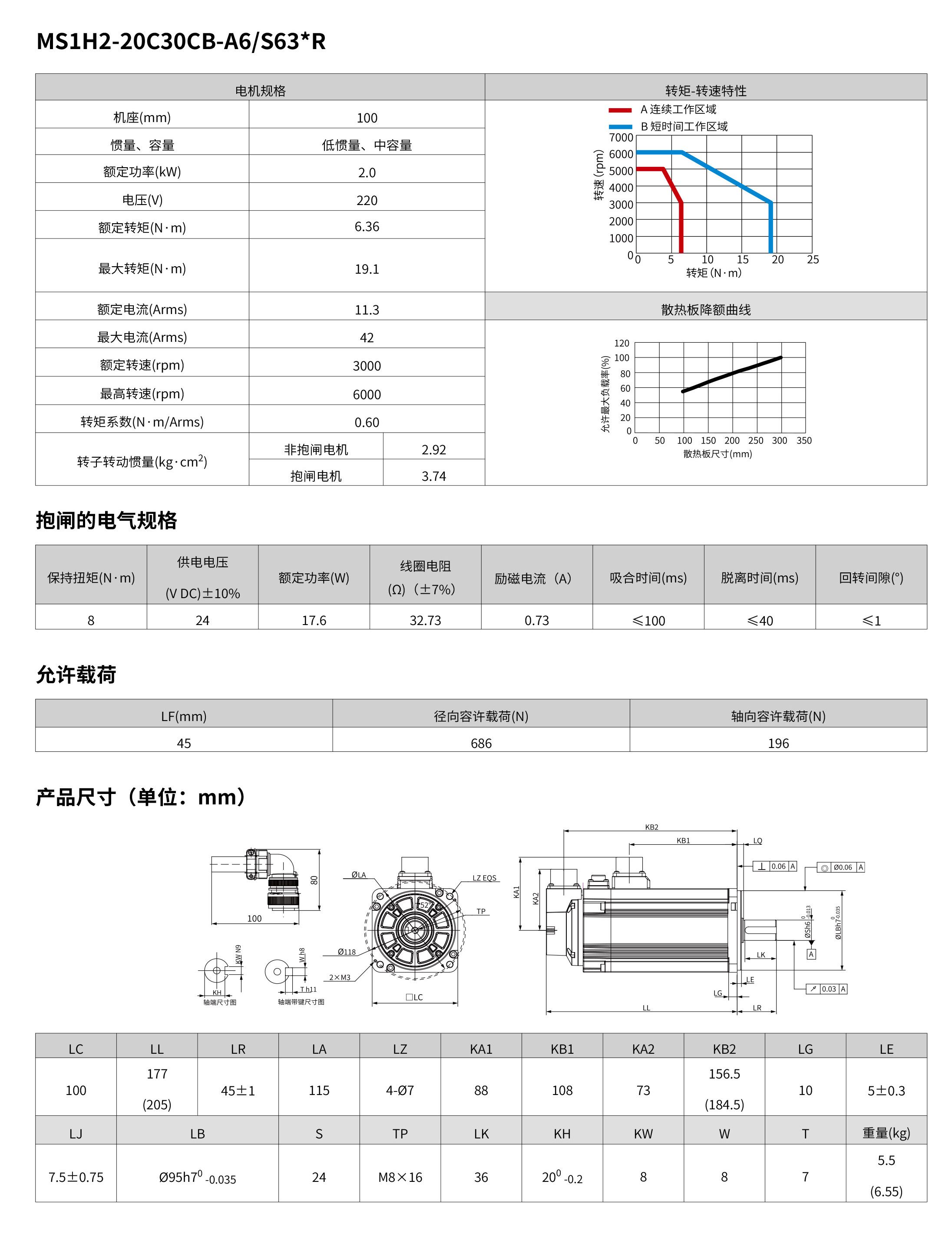

MS1H2-20C30CB-A6/S631RMS1H2-20C30CB-A6/S634R1002.0三相220VES01800008
MS1H2-20C30CD-A6/S631RMS1H2-20C30CD-A6/S634R1002.0三相380VDT8R410003
MS1H2-25C30CB-A6/S631RMS1H2-25C30CB-A6/S634R1002.5三相220VES02200009
MS1H2-25C30CD-A6/S631RMS1H2-25C30CD-A6/S634R1002.5三相380VDT01210004

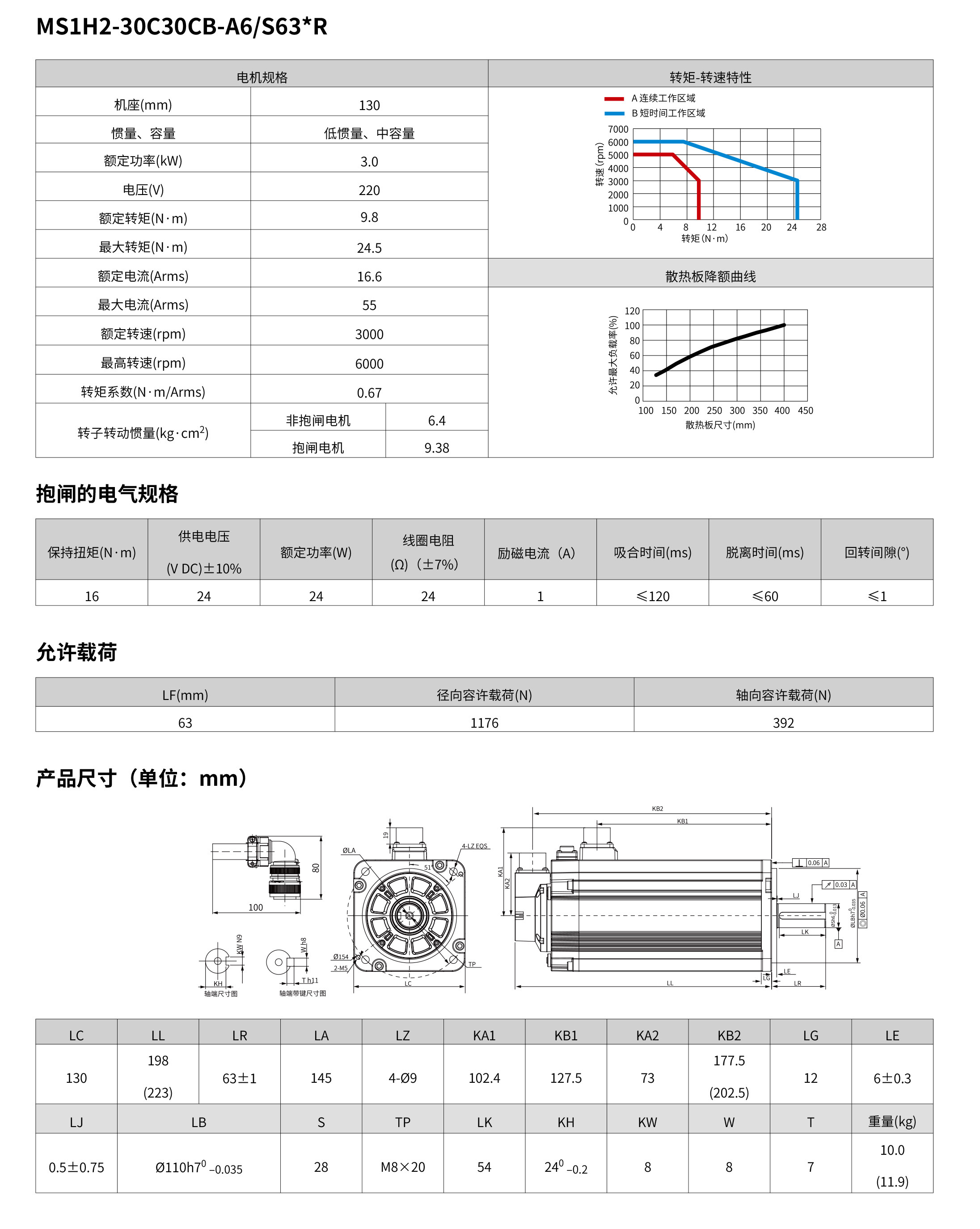

MS1H2-30C30CB-A6/S631RMS1H2-30C30CB-A6/S634R1303.0三相220VES02200009
MS1H2-30C30CD-A6/S631RMS1H2-30C30CD-A6/S634R1303.0三相380VDT01210004

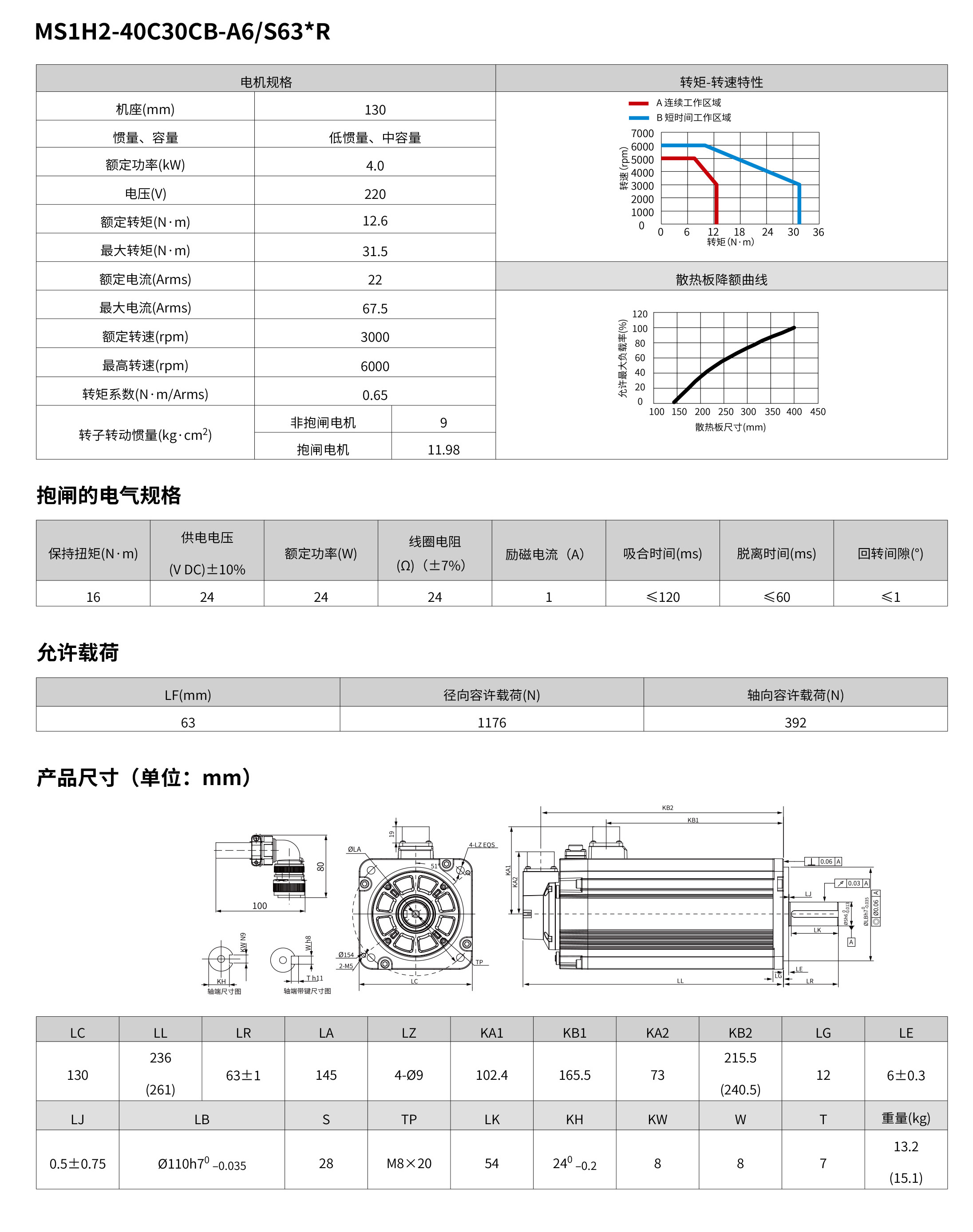

MS1H2-40C30CB-A6/S631RMS1H2-40C30CB-A6/S634R1304.0三相220VES02700010

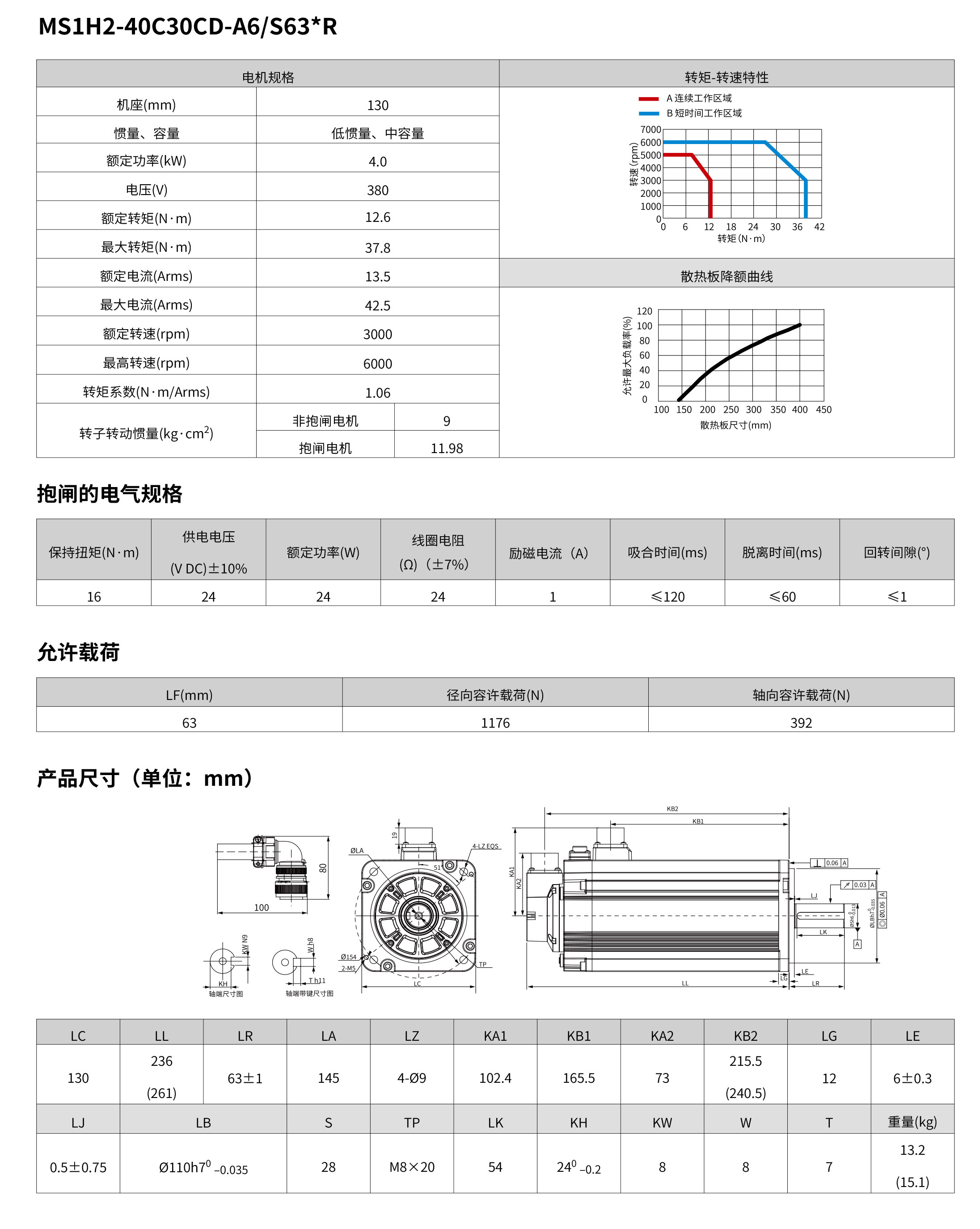

MS1H2-40C30CD-A6/S631RMS1H2-40C30CD-A6/S634R1304.0三相380VET01710005

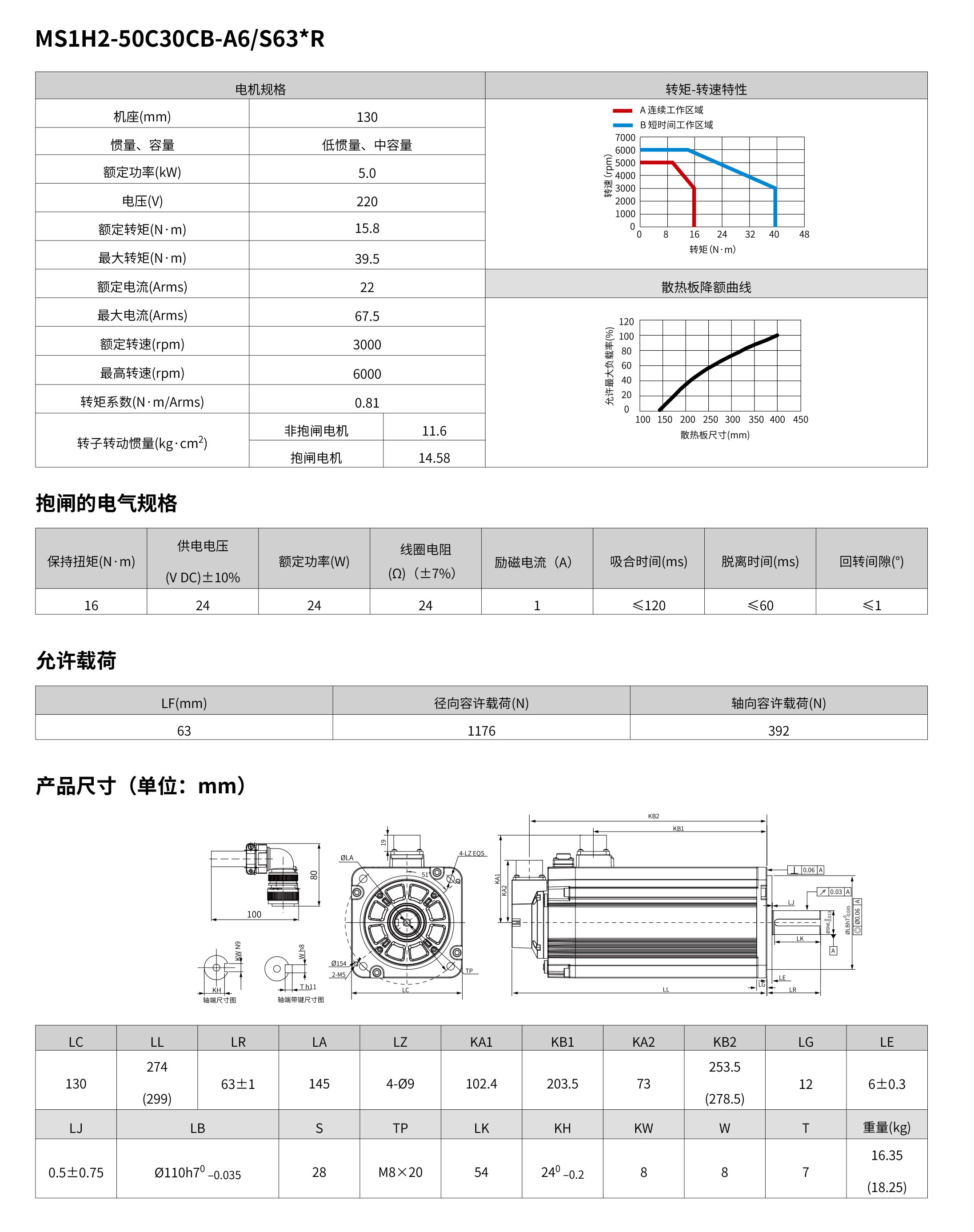

MS1H2-50C30CB-A6/S631RMS1H2-50C30CB-A6/S634R1305.0三相220VES02700010

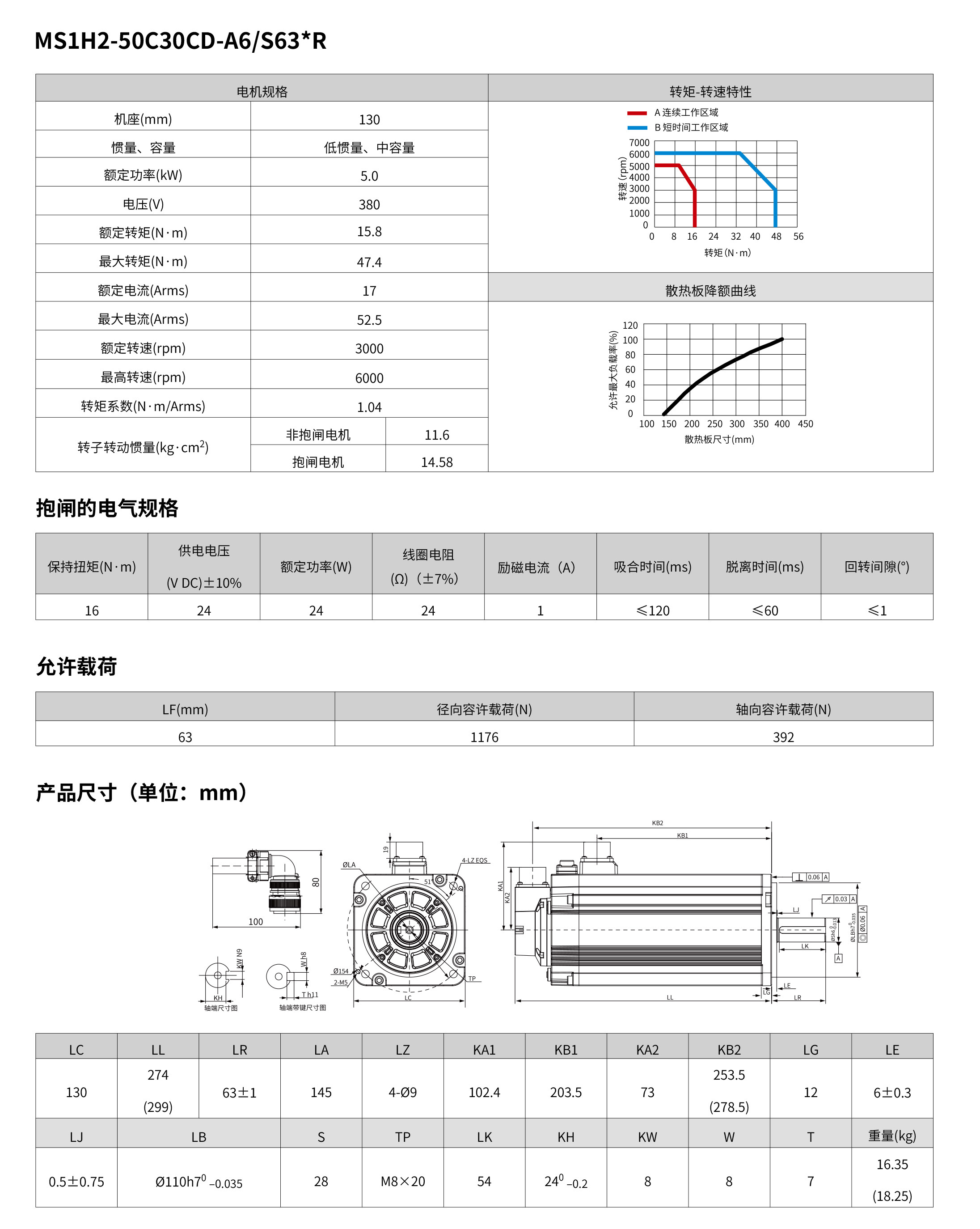

MS1H2-50C30CD-A6/S631RMS1H2-50C30CD-A6/S634R1305.0三相380VET02110006
MS1H3(nN=1500rpm,nmax=4500rpm)系列額定值規格
MS1H3-85B15CB-A6/S631RMS1H3-85B15CB-A6/S634R1300.85單相/三相220VCS7R600006
MS1H3-85B15CD-A6/S631RMS1H3-85B15CD-A6/S634R1300.85三相380VCT3R510001
MS1H3-13C15CB-A6/S631RMS1H3-13C15CB-A6/S634R1301.3單相/三相220VDS01200007

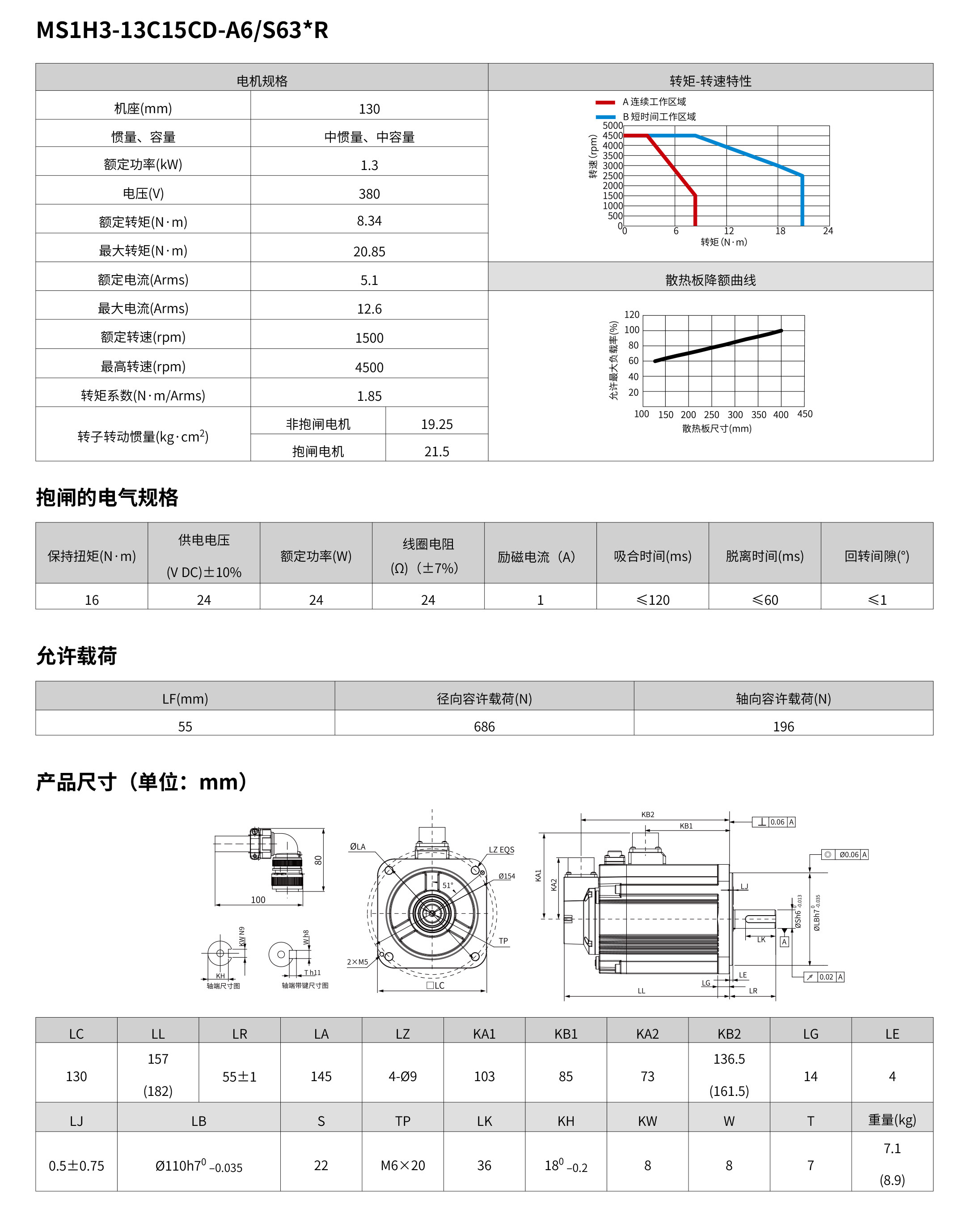

MS1H3-13C15CD-A6/S631RMS1H3-13C15CD-A6/S634R1301.3三相380VCT5R410002

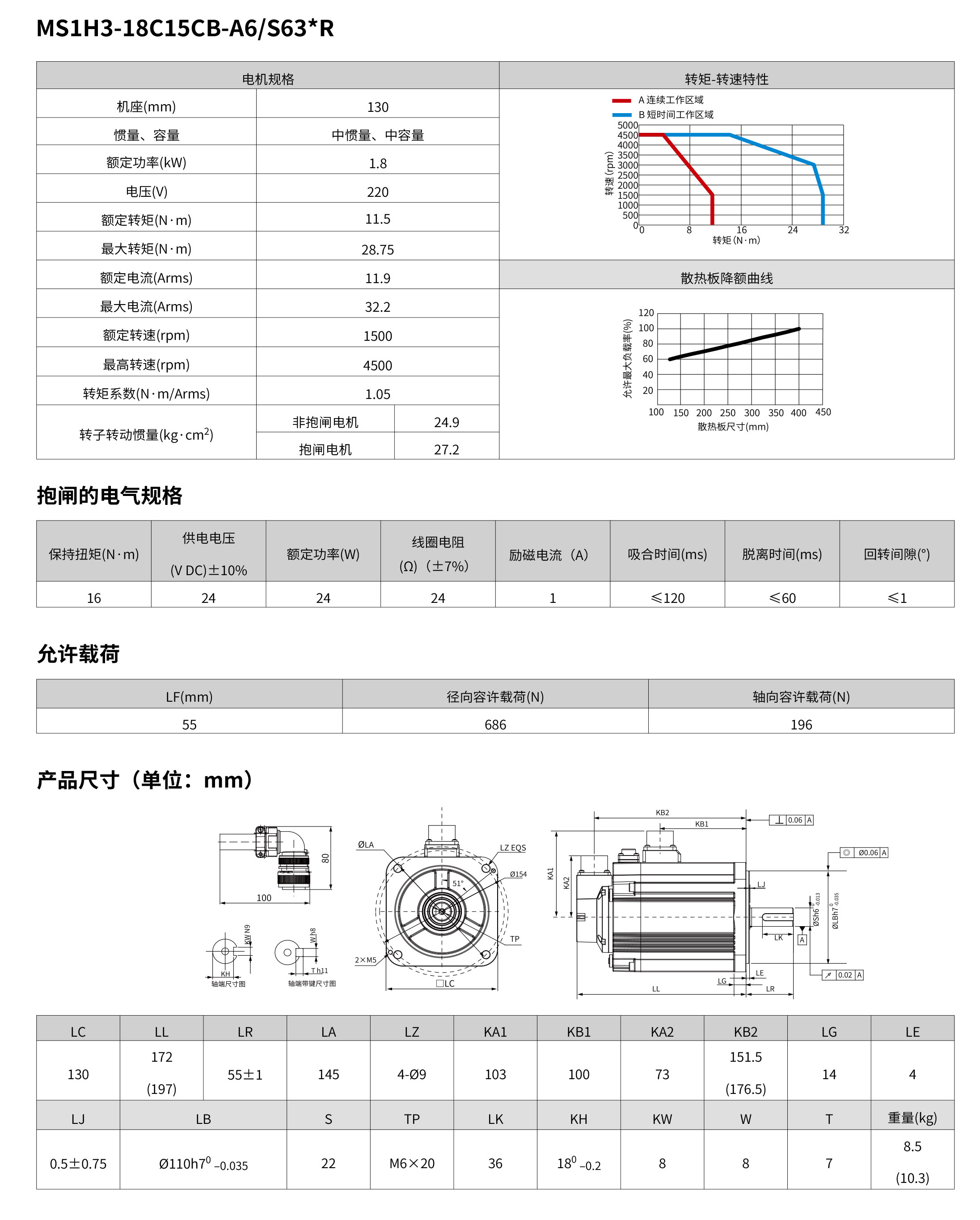

MS1H3-18C15CB-A6/S631RMS1H3-18C15CB-A6/S634R1301.8三相220VES01800008
MS1H3-18C15CD-A6/S631RMS1H3-18C15CD-A6/S634R1301.8三相380VDT8R410003

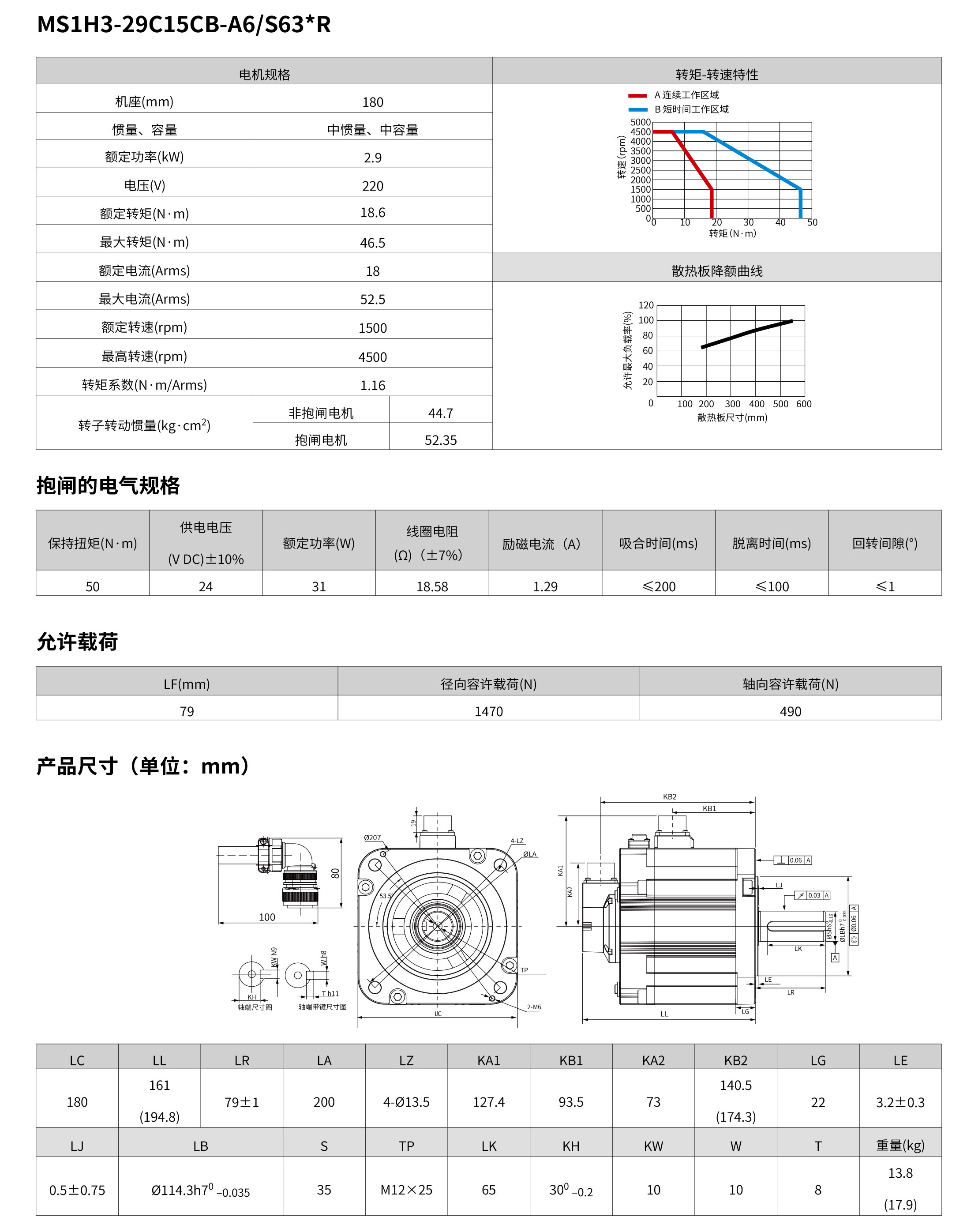

MS1H3-29C15CB-A6/S631RMS1H3-29C15CB-A6/S634R1802.9三相220VES02200009

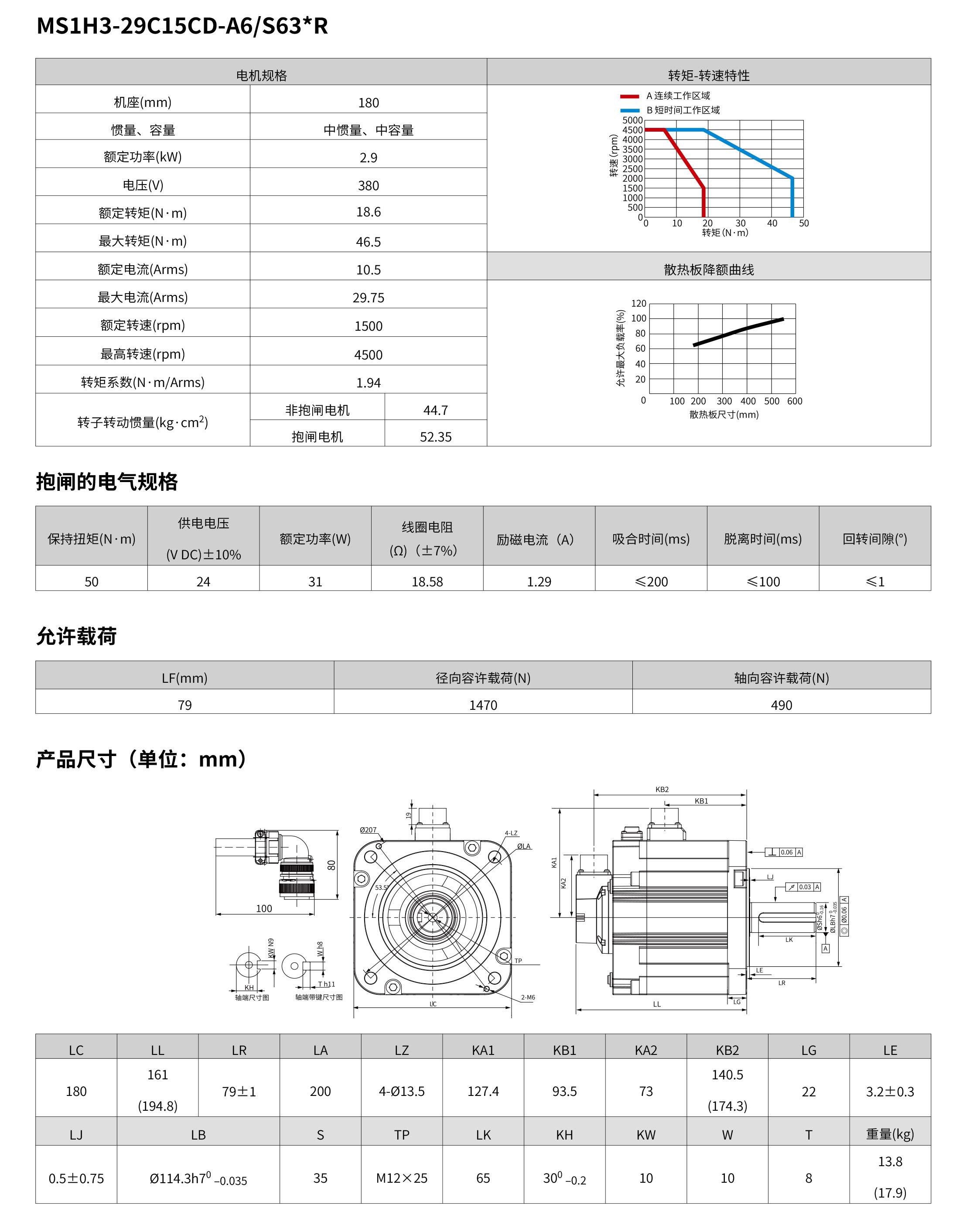

MS1H3-29C15CD-A6/S631RMS1H3-29C15CD-A6/S634R1802.9三相380VDT01210004
MS1H3-44C15CB-A6/S631RMS1H3-44C15CB-A6/S634R1804.4三相220VES02700010
MS1H3-44C15CD-A6/S631RMS1H3-44C15CD-A6/S634R1804.4三相380VET01710005
MS1H3-55C15CD-A6/S631RMS1H3-55C15CD-A6/S634R1805.5三相380VET02110006
MS1H3-75C15CD-A6/S631RMS1H3-75C15CD-A6/S634R1807.5三相380VET02610007
MS1H4(nN=3000rpm,nmax=7000rpm)系列額定值規格

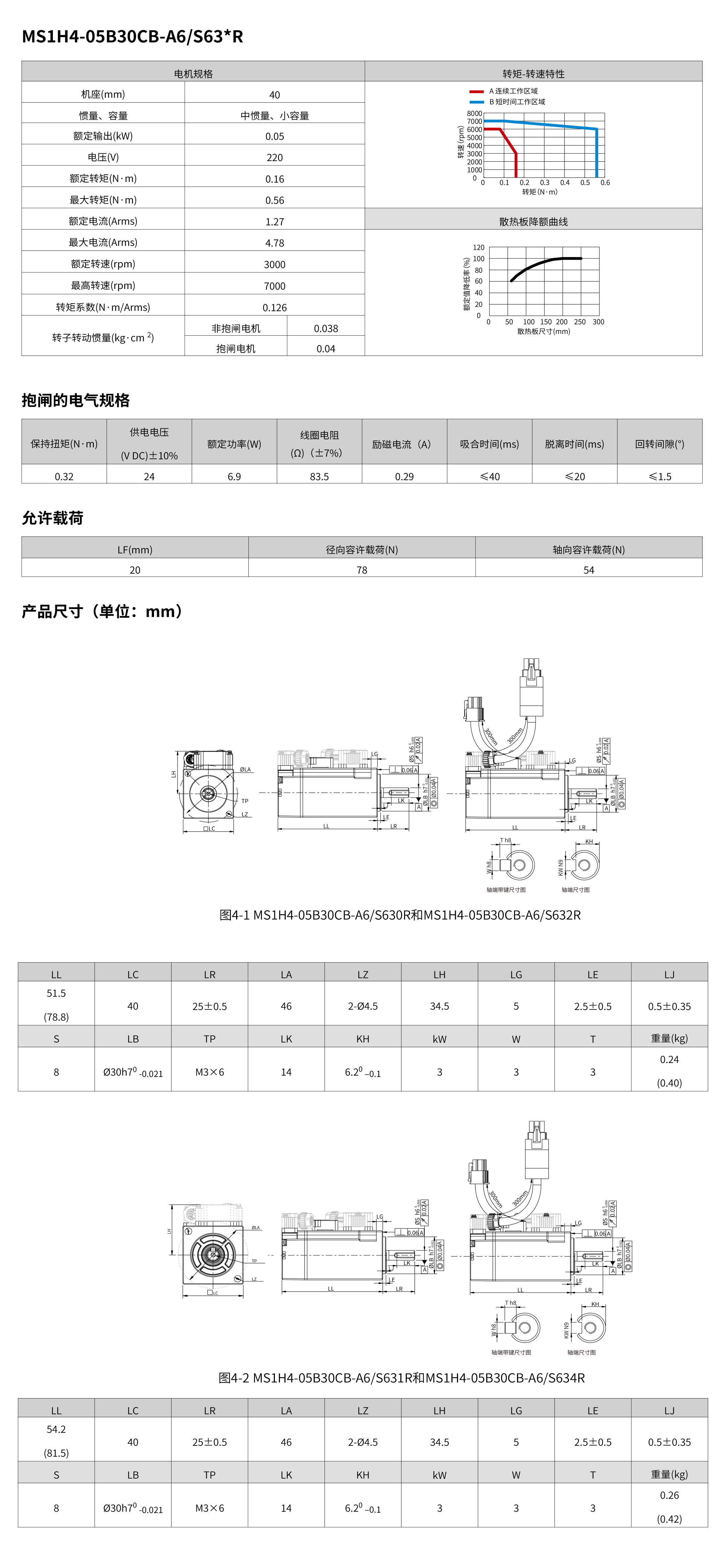

MS1H4-05B30CB-A6/S630RMS1H4-05B30CB-A6/S632R400.05單相/三相220VAS1R600002

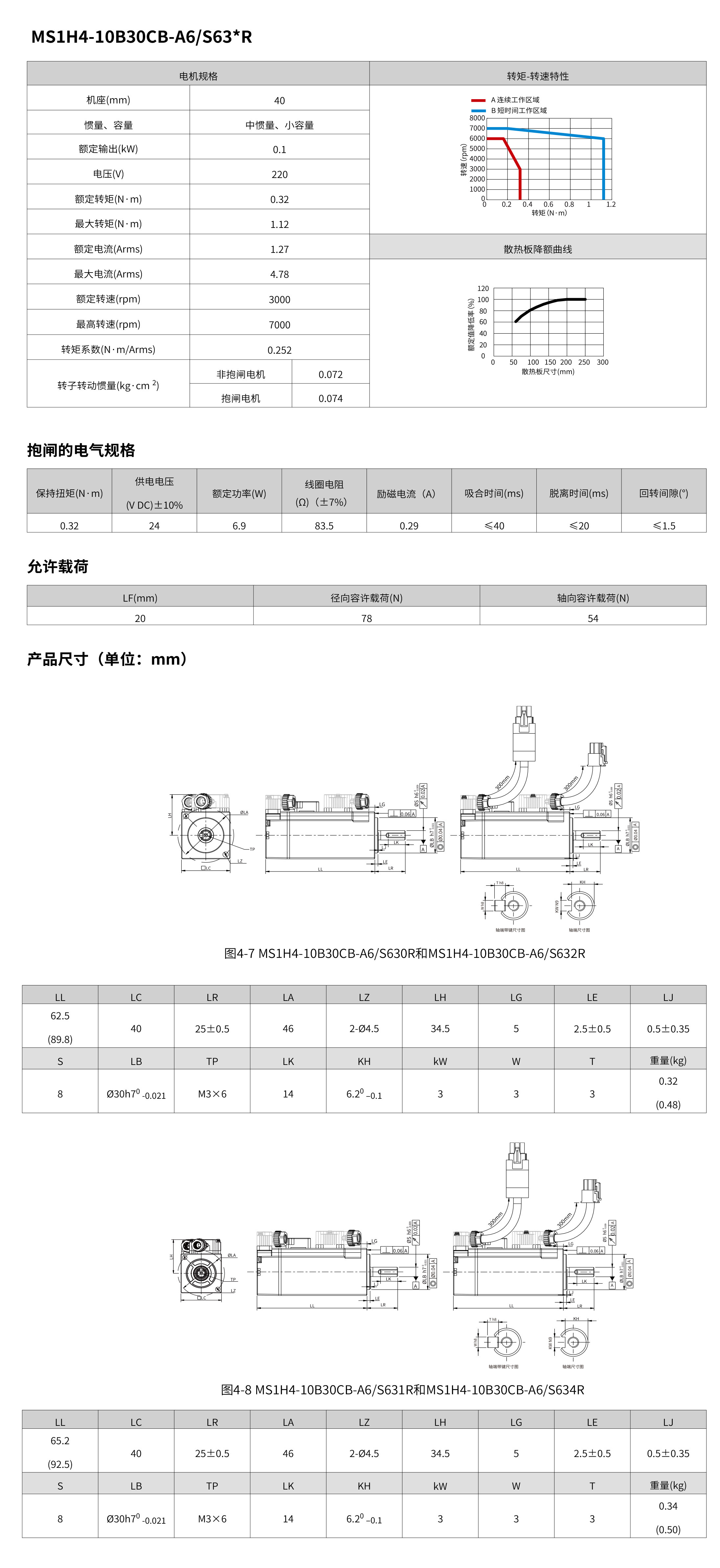

MS1H4-10B30CB-A6/S630RMS1H4-10B30CB-A6/S632R400.1單相/三相220VAS1R600002
MS1H4-05B30CB-A6/S631RMS1H4-05B30CB-A6/S634R400.05單相/三相220VAS1R600002
MS1H4-10B30CB-A6/S631RMS1H4-10B30CB-A6/S634R400.1單相/三相220VAS1R600002
MS1H4-20B30CB-A6/S631RMS1H4-20B30CB-A6/S634R600.2單相/三相220VAS1R600002

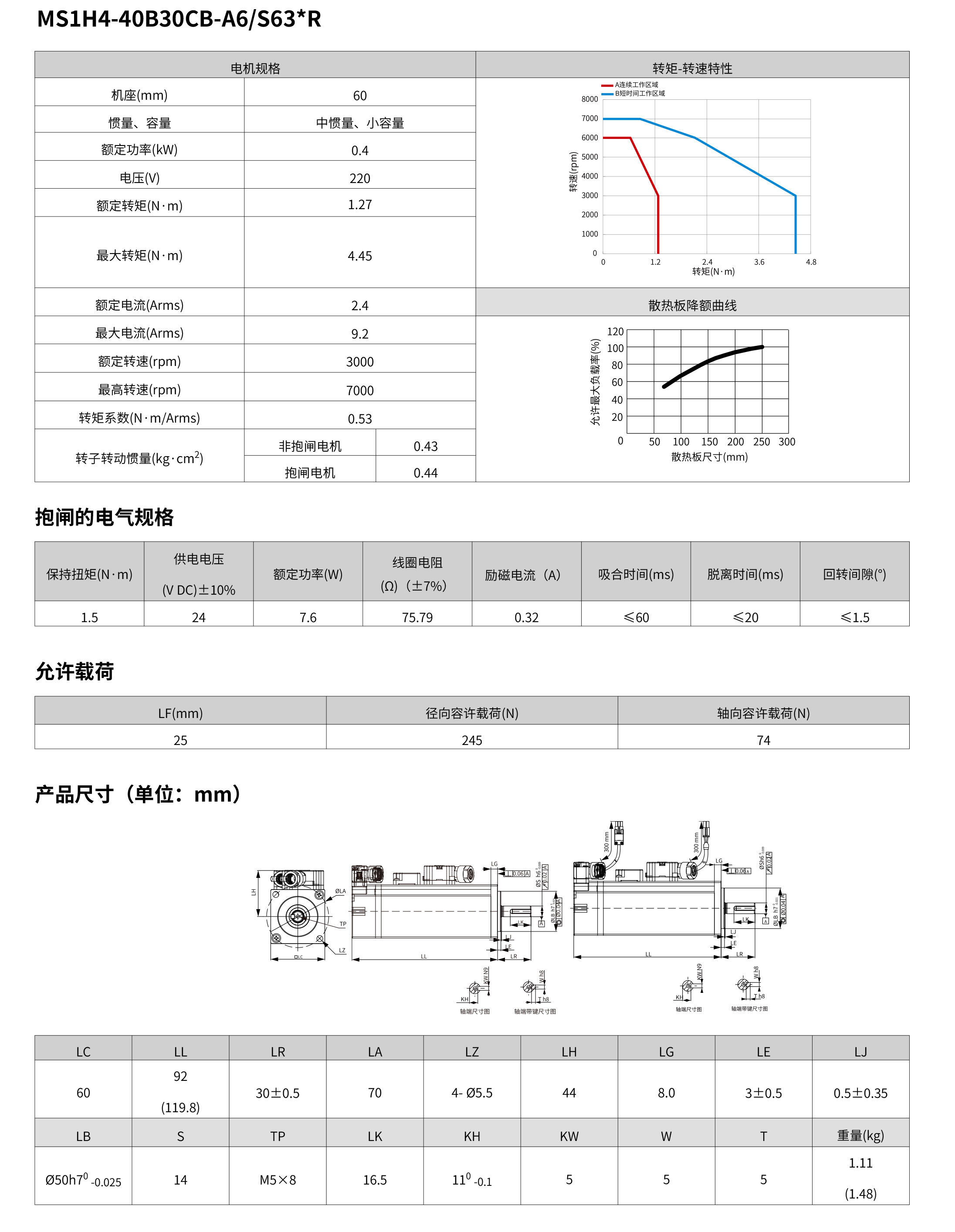

MS1H4-40B30CB-A6/S631RMS1H4-40B30CB-A6/S634R600.4單相/三相220VAS2R800003

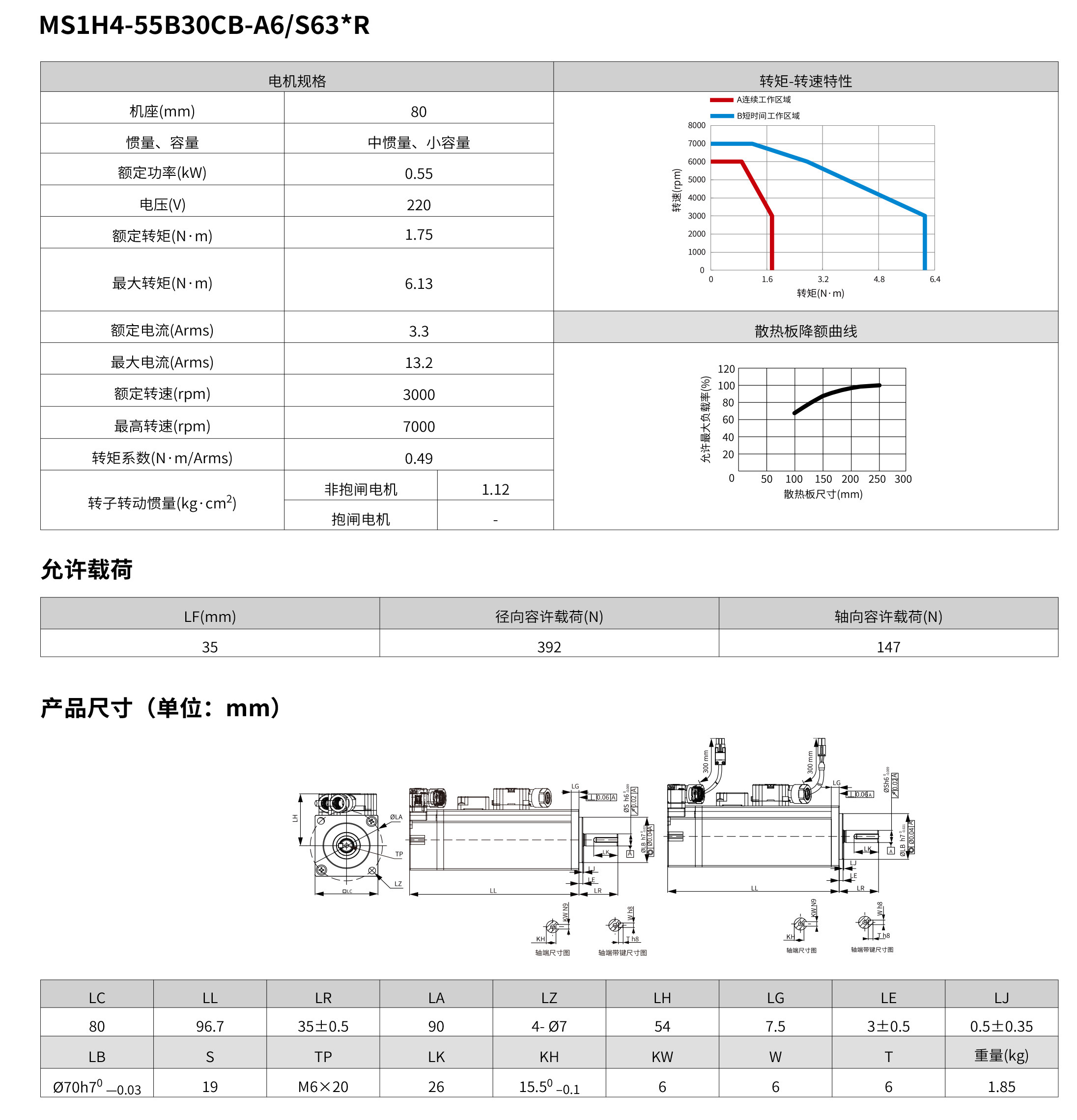

MS1H4-55B30CB-A6/S631R-800.55單相/三相220VCS5R500005

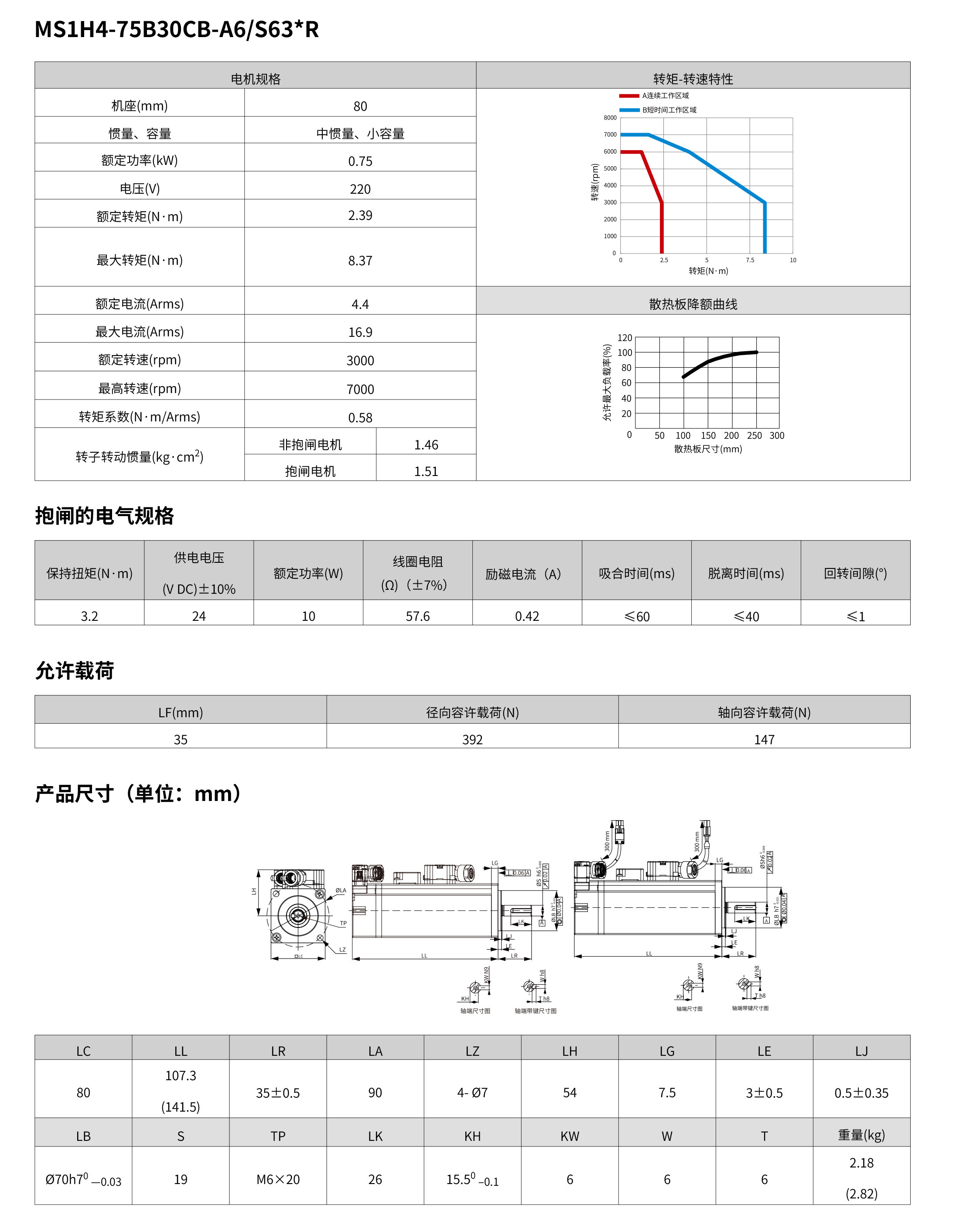

MS1H4-75B30CB-A6/S631RMS1H4-75B30CB-A6/S634R800.75單相/三相220VCS5R500005

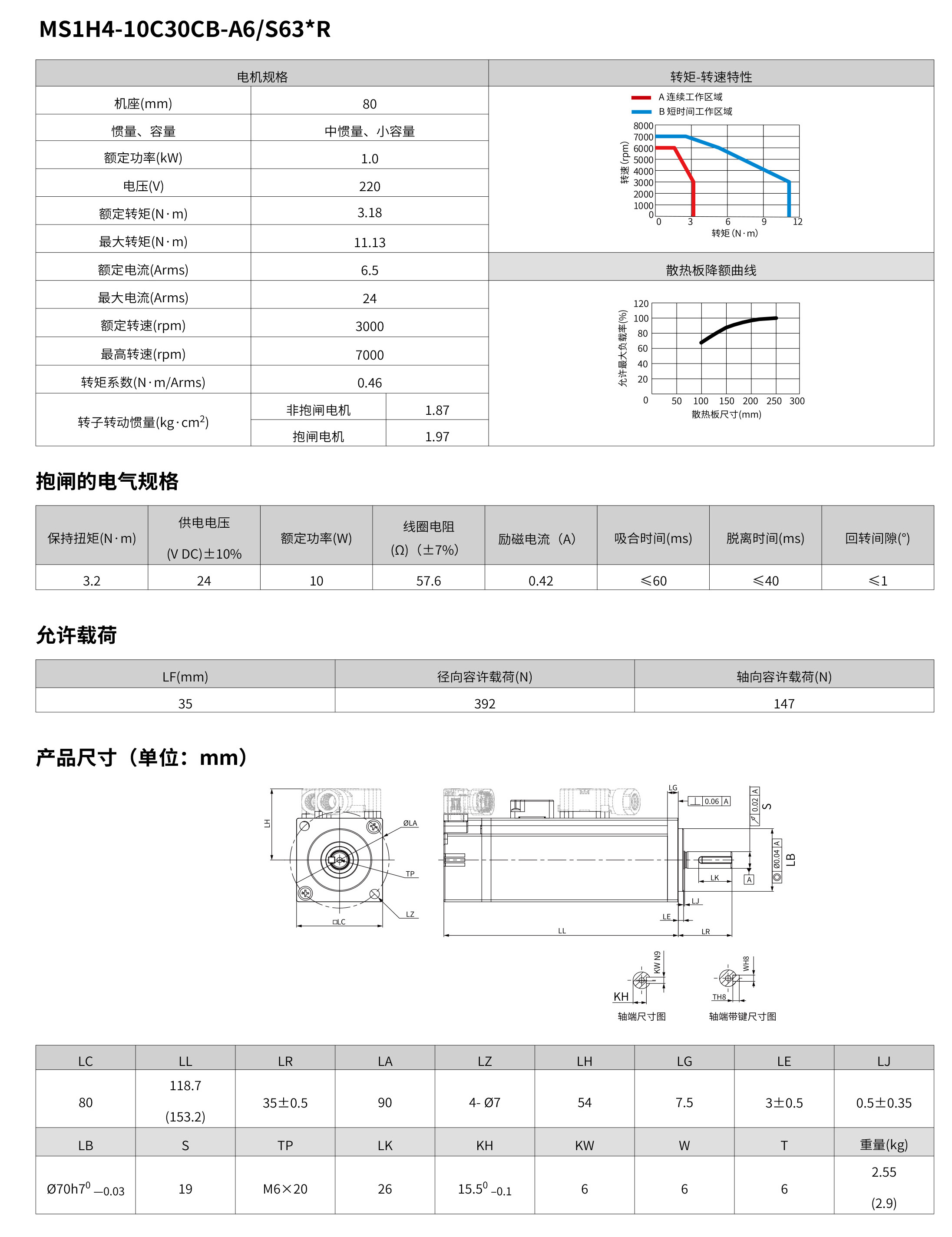

MS1H4-10C30CB-A6/S631RMS1H4-10C30CB-A6/S634R801.0單相/三相220VCS7R600006

驅動器型號說明:

  • S-220V電壓等級;

  • T-380V電壓等級。

  • 1R6-額定輸出電流1.6A,2R8-額定輸出電流2.8A,···,026-額定輸出電流26A,027-額定輸出電流27A。

帶23位編碼器匹配驅動器

伺服電機伺服驅動器SV670******
非抱閘機型抱閘機型機座(mm)容量(kW)電壓等級SIZE型號編號
MS1H1(nN=3000rpm,nmax=7000rpm)系列額定值規格

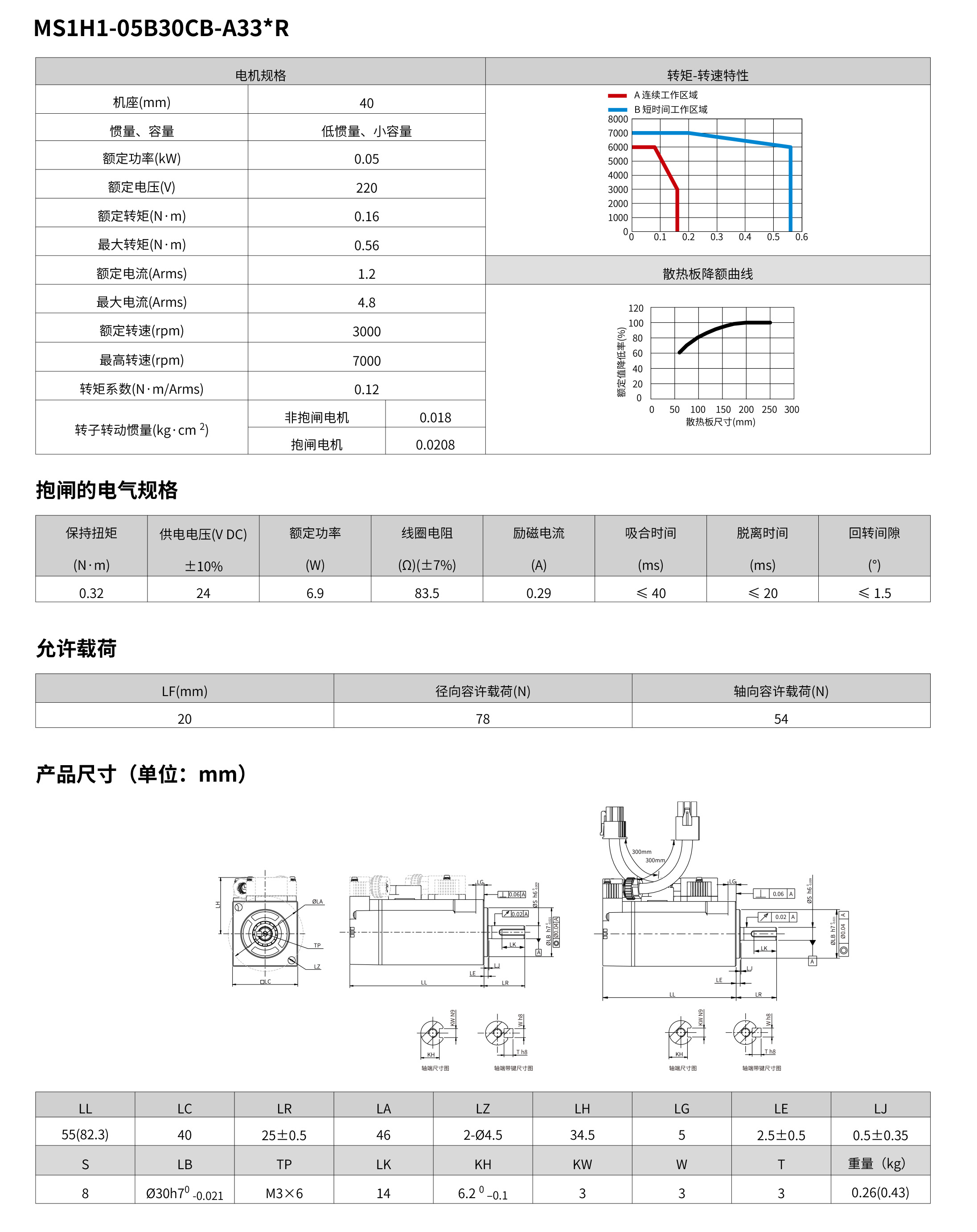

MS1H1-05B30CB-A330RMS1H1-05B30CB-A332R400.05單相/三相220VAS1R600002

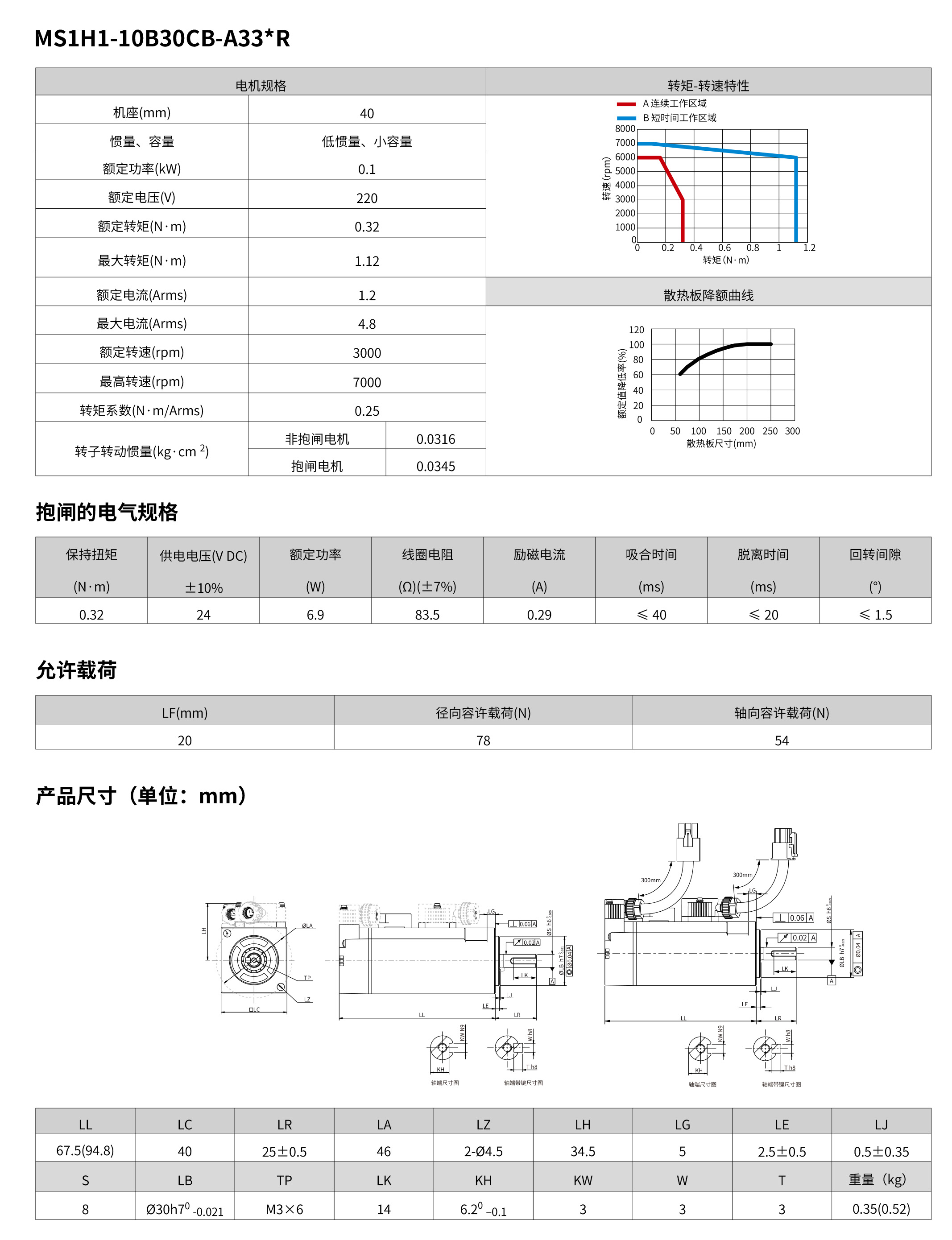

MS1H1-10B30CB-A330RMS1H1-10B30CB-A332R400.1單相/三相220VAS1R600002

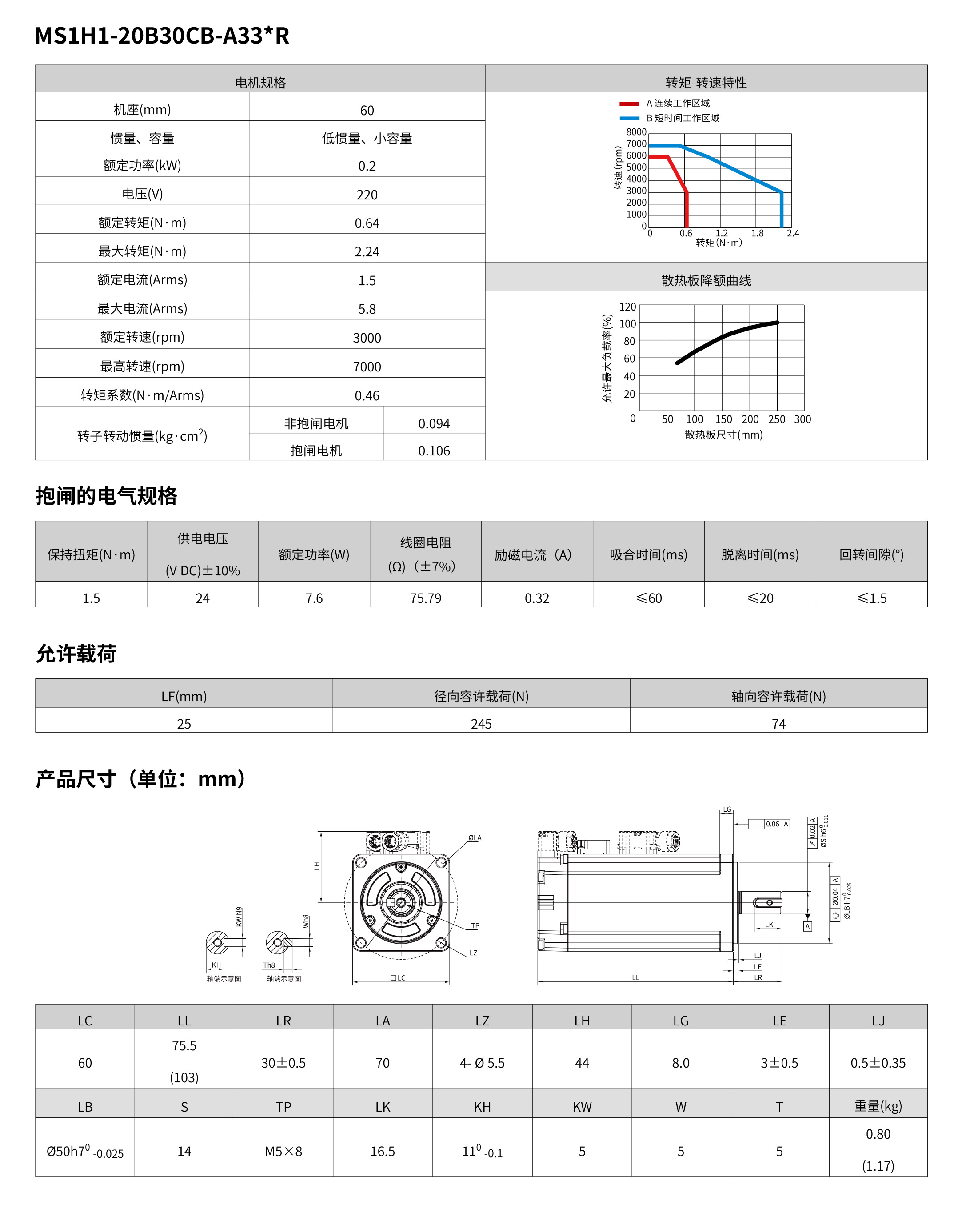

MS1H1-20B30CB-A331RMS1H1-20B30CB-A334R600.2單相/三相220VAS1R600002

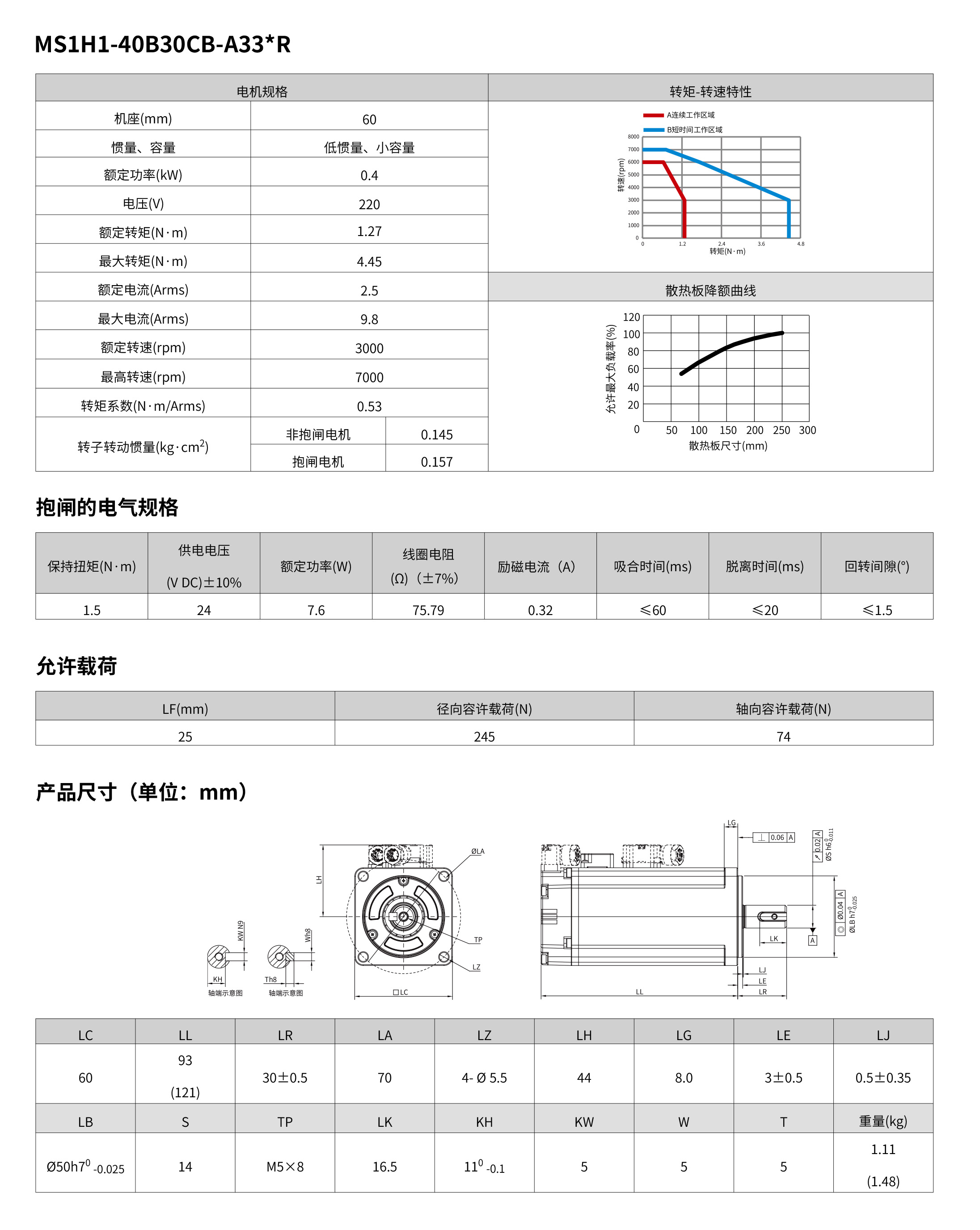

MS1H1-40B30CB-A331RMS1H1-40B30CB-A334R600.4單相/三相220VAS2R800003

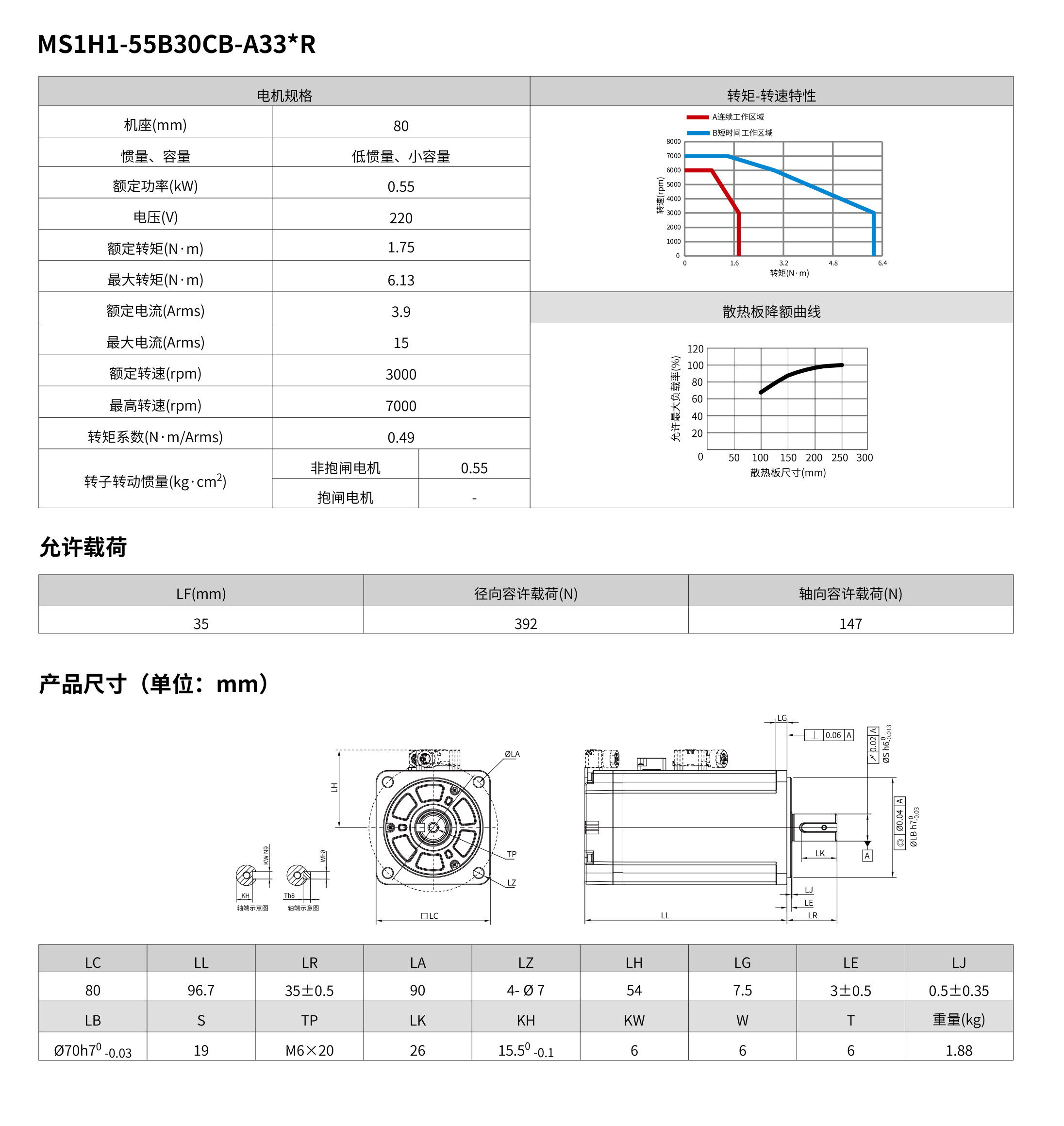

MS1H1-55B30CB-A331R-800.55單相/三相220VCS5R500005

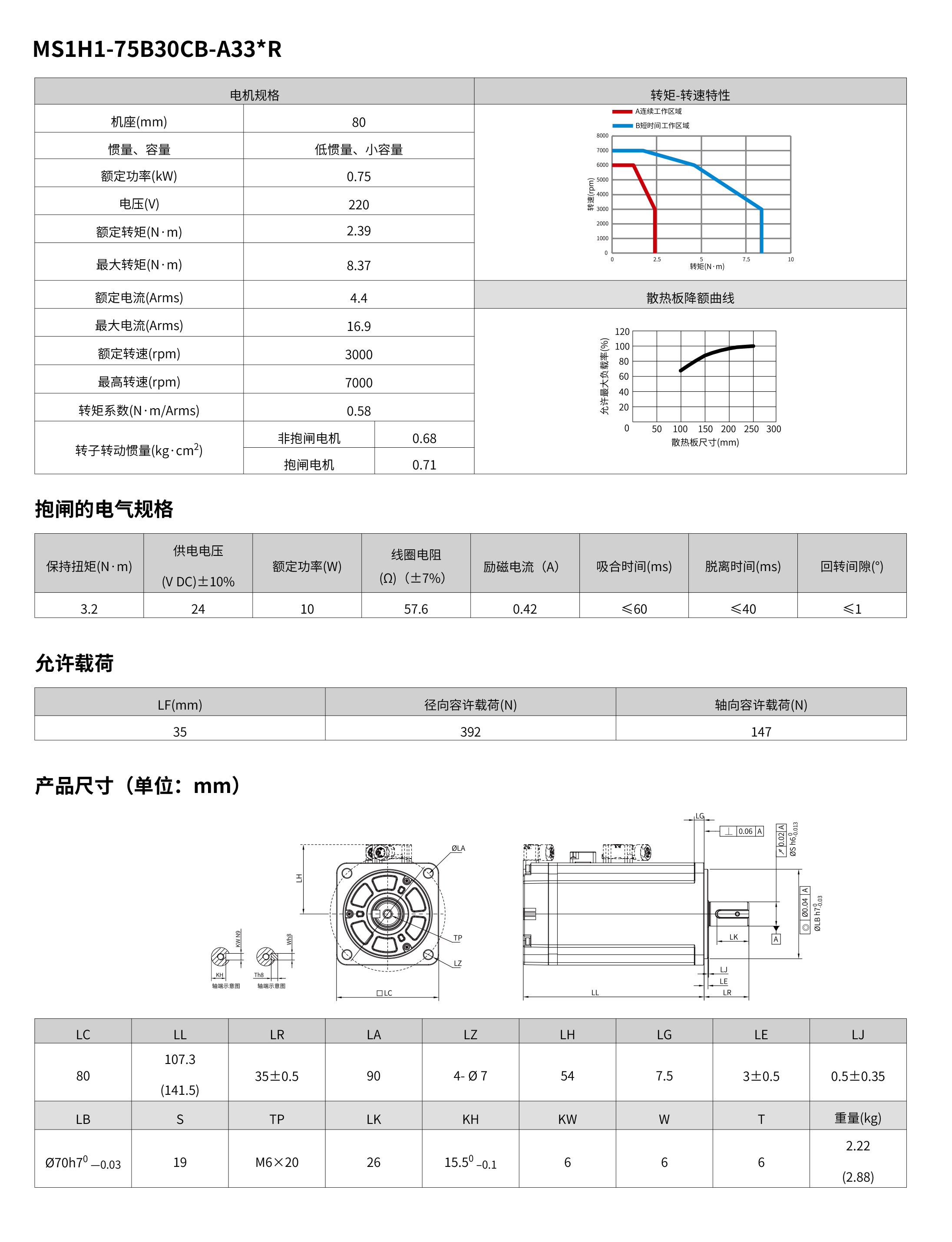

MS1H1-75B30CB-A331RMS1H1-75B30CB-A334R800.75單相/三相220VCS5R500005

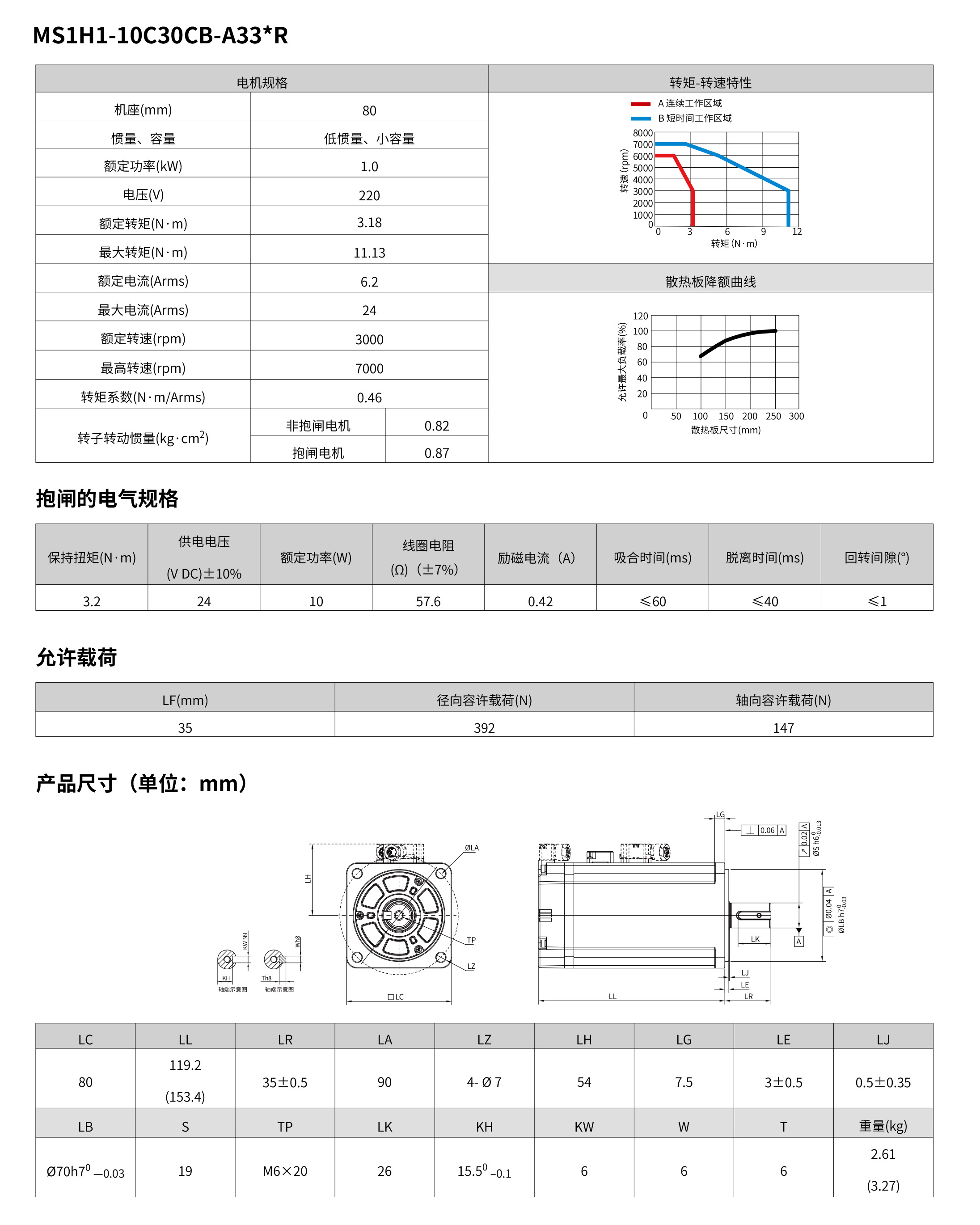

MS1H1-10C30CB-A331RMS1H1-10C30CB-A334R801.0單相/三相220VCS7R600006
MS1H2(nN=3000rpm,nmax=6000rpm)系列額定值規格
MS1H2-10C30CB-A331RMS1H2-10C30CB-A334R 1001.0單相/三相220VCS7R600006
MS1H2-10C30CD-A331RMS1H2-10C30CD-A334R 1001.0三相380VCT3R510001
MS1H2-15C30CB-A331RMS1H2-15C30CB-A334R 1001.5單相/三相220VDS01200007

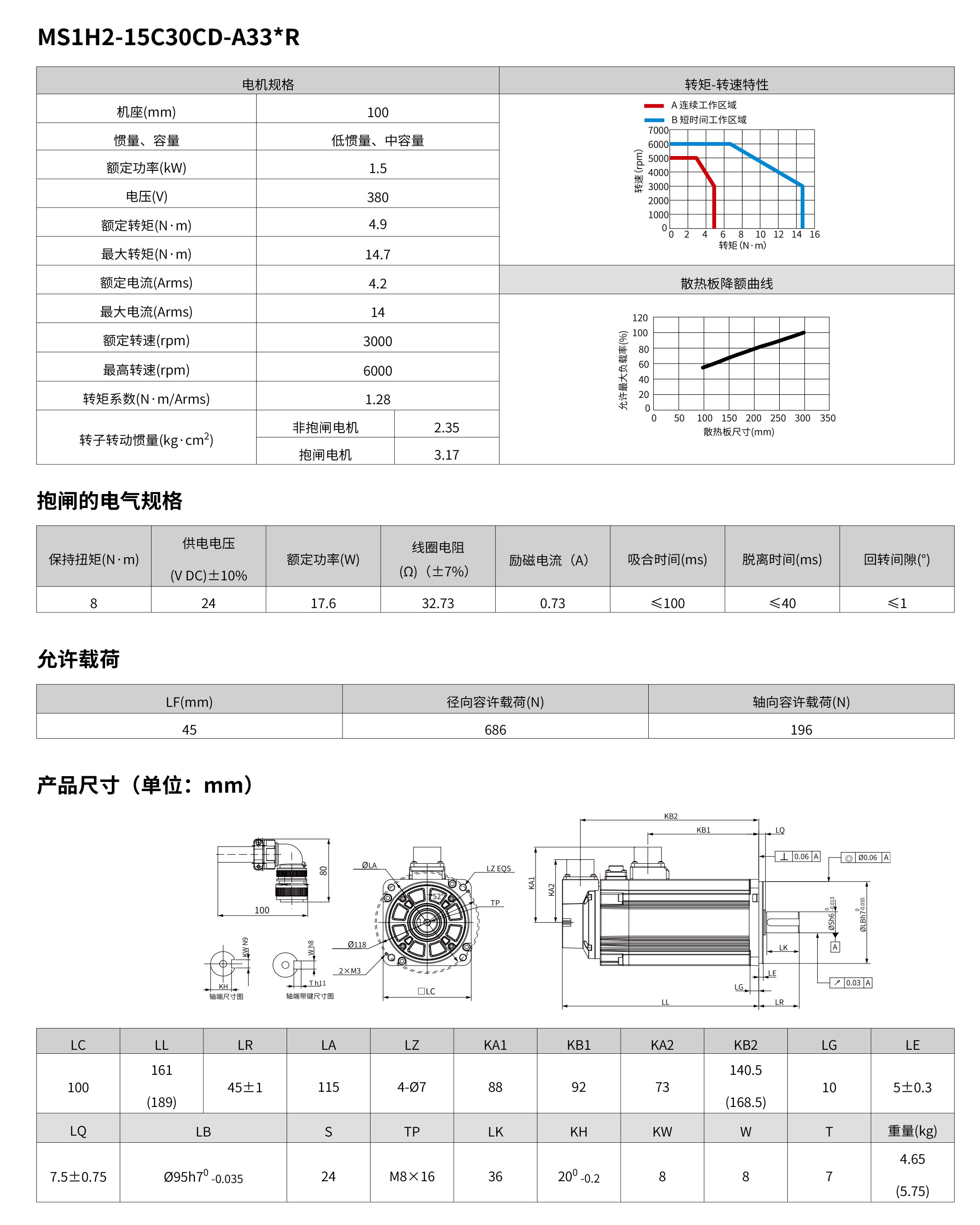

MS1H2-15C30CD-A331RMS1H2-15C30CD-A334R 1001.5三相380VCT5R410002
MS1H2-20C30CB-A331RMS1H2-20C30CB-A334R 1002.0三相220VES018[1]00008
MS1H2-20C30CD-A331RMS1H2-20C30CD-A334R 1002.0三相380VDT8R410003
MS1H2-25C30CB-A331RMS1H2-25C30CB-A334R 1002.5三相220VES02200009
MS1H2-25C30CD-A331RMS1H2-25C30CD-A334R 1002.5三相380VDT012[2]10004

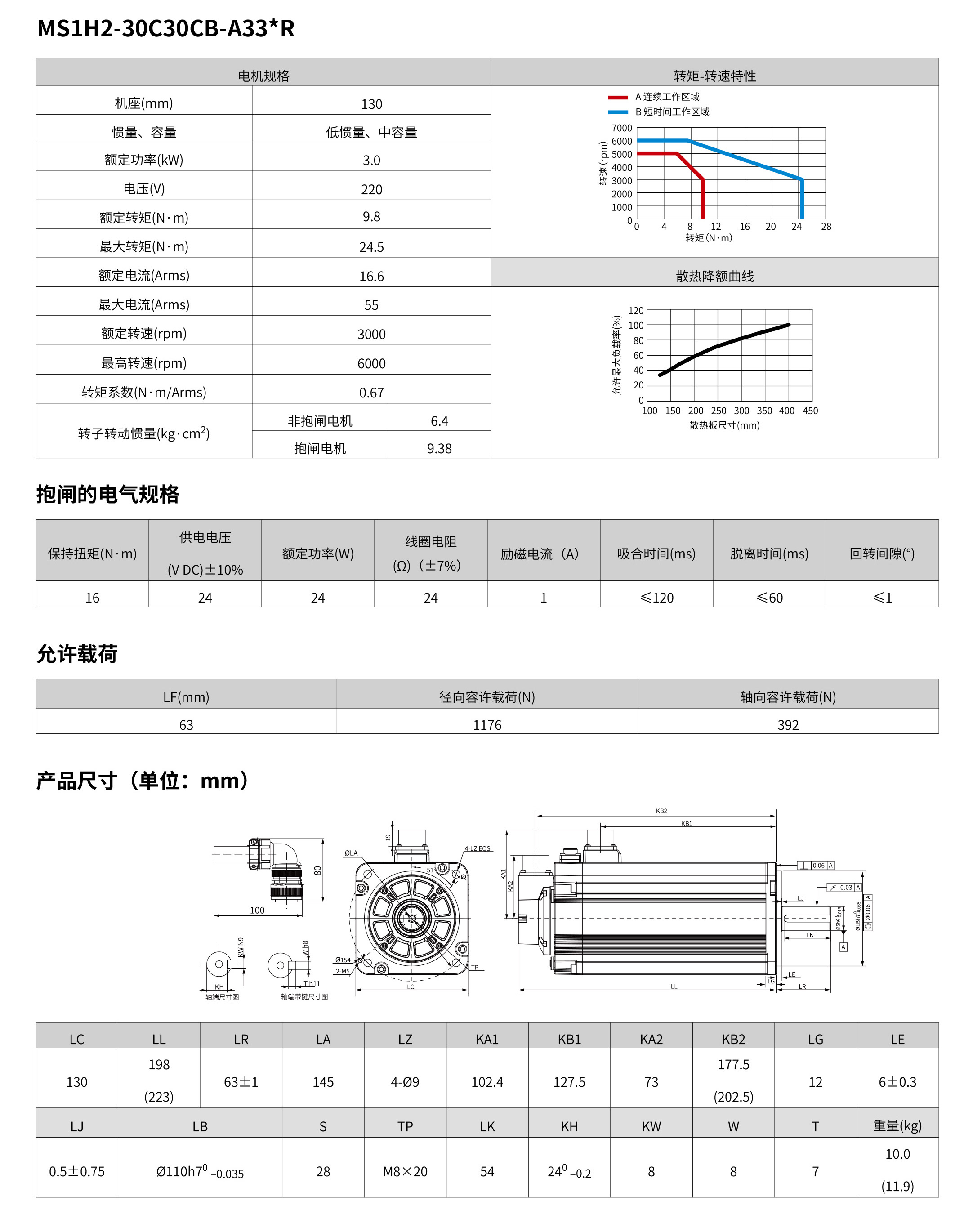

MS1H2-30C30CB-A331RMS1H2-30C30CB-A334R 1303.0三相220VES02200009

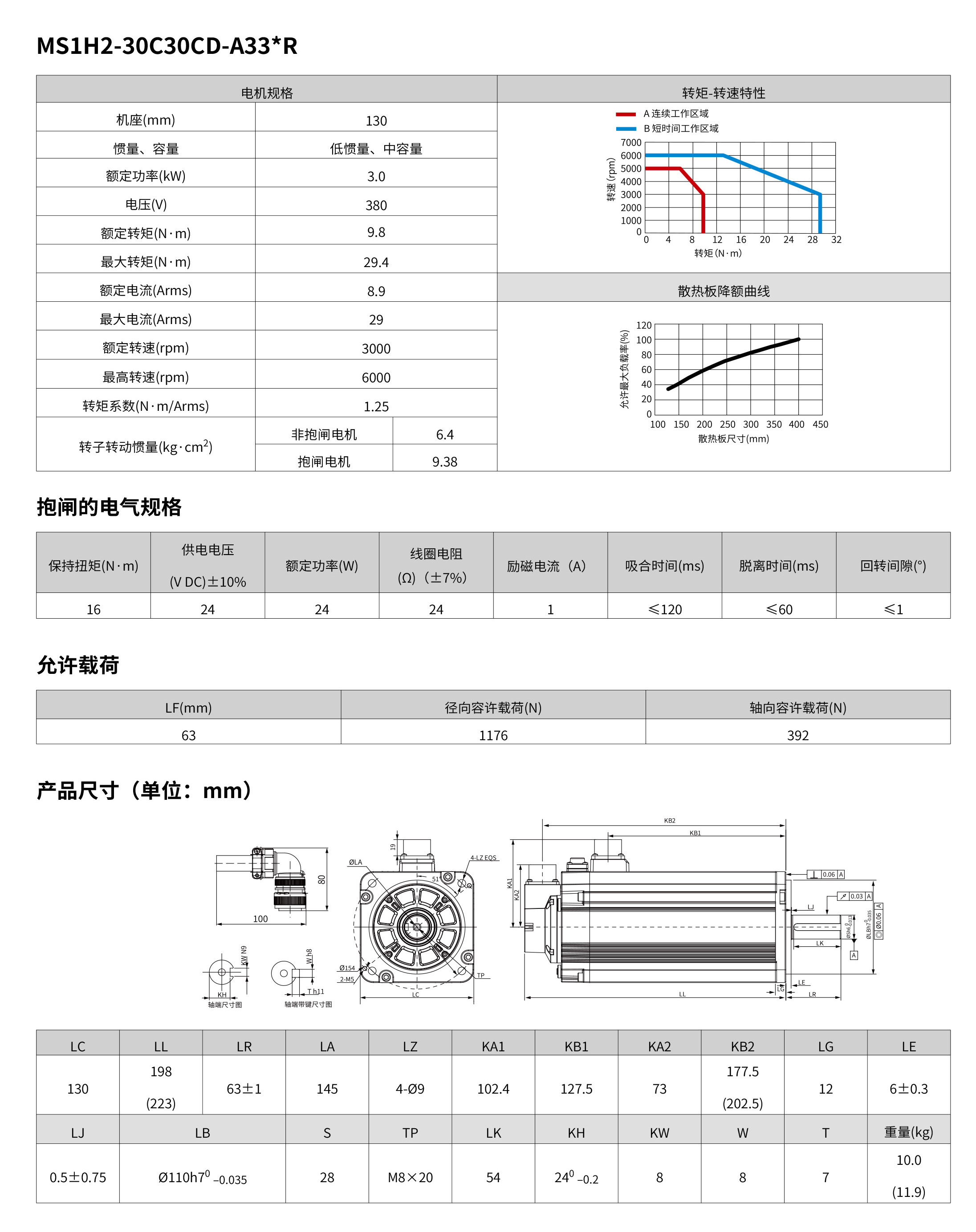

MS1H2-30C30CD-A331RMS1H2-30C30CD-A334R 1303.0三相380VDT01210004

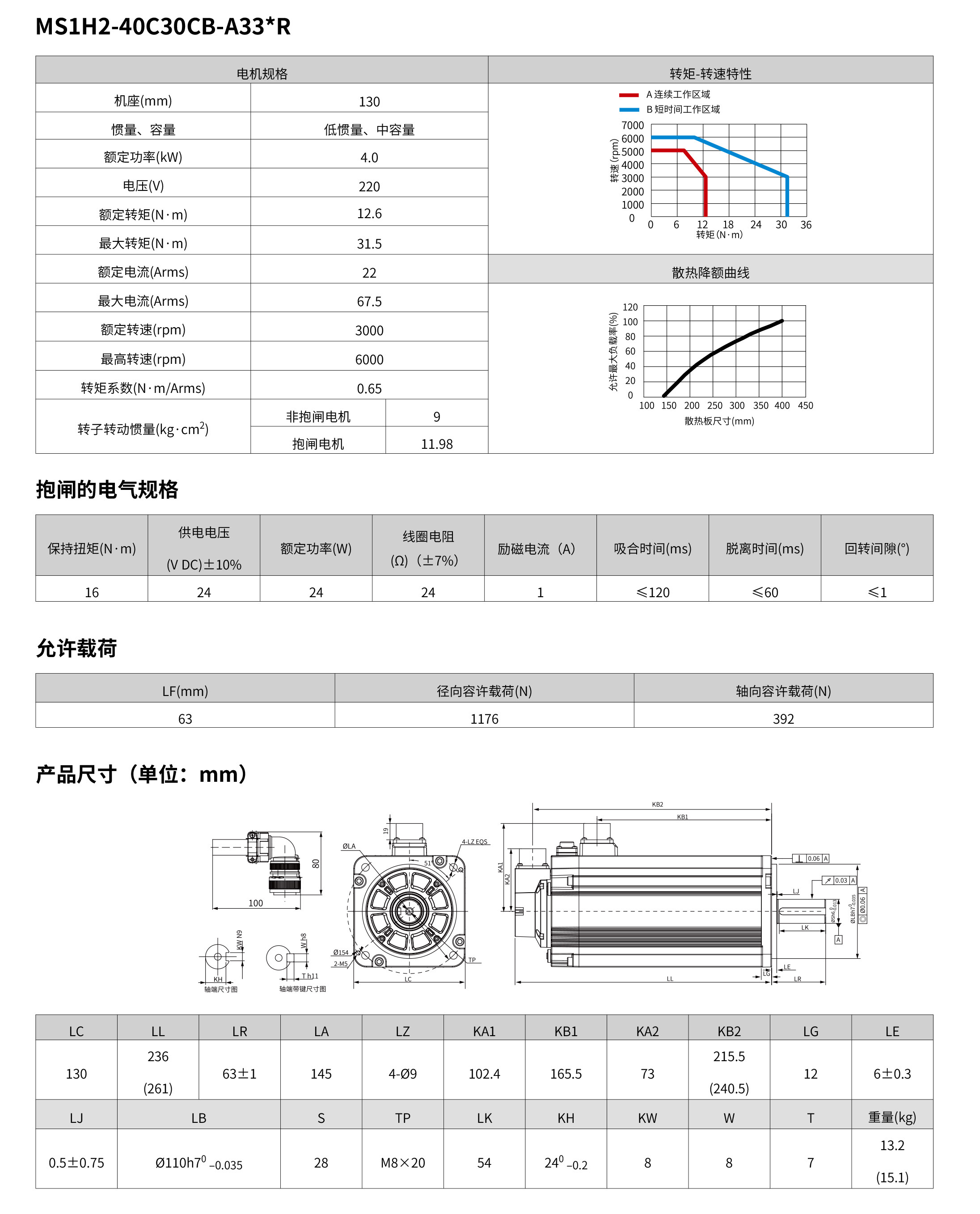

MS1H2-40C30CB-A331RMS1H2-40C30CB-A334R 1304.0三相220VES02700010
MS1H2-40C30CD-A331RMS1H2-40C30CD-A334R 1304.0三相380VET01710005
MS1H2-50C30CB-A331RMS1H2-50C30CB-A334R 1305.0三相220VES02700010

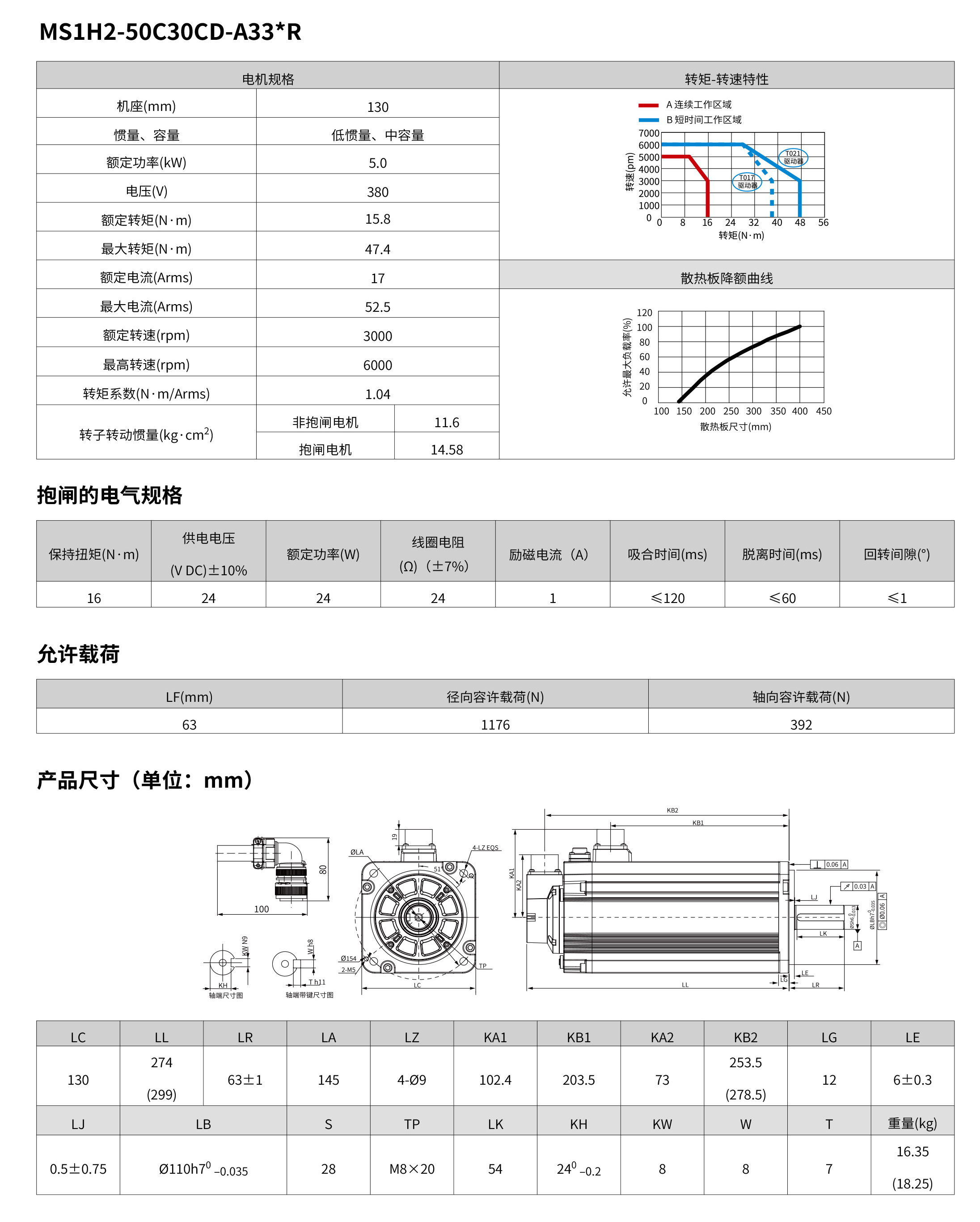

MS1H2-50C30CD-A331RMS1H2-50C30CD-A334R 1305.0三相380VET021[3]10006
MS1H3(nN=1500rpm,nmax=4500rpm)系列額定值規格
MS1H3-85B15CB-A331R MS1H3-85B15CB-A334R1300.85單相/三相220VCS7R600006
MS1H3-85B15CD-A331R MS1H3-85B15CD-A334R1300.85三相380VCT3R510001

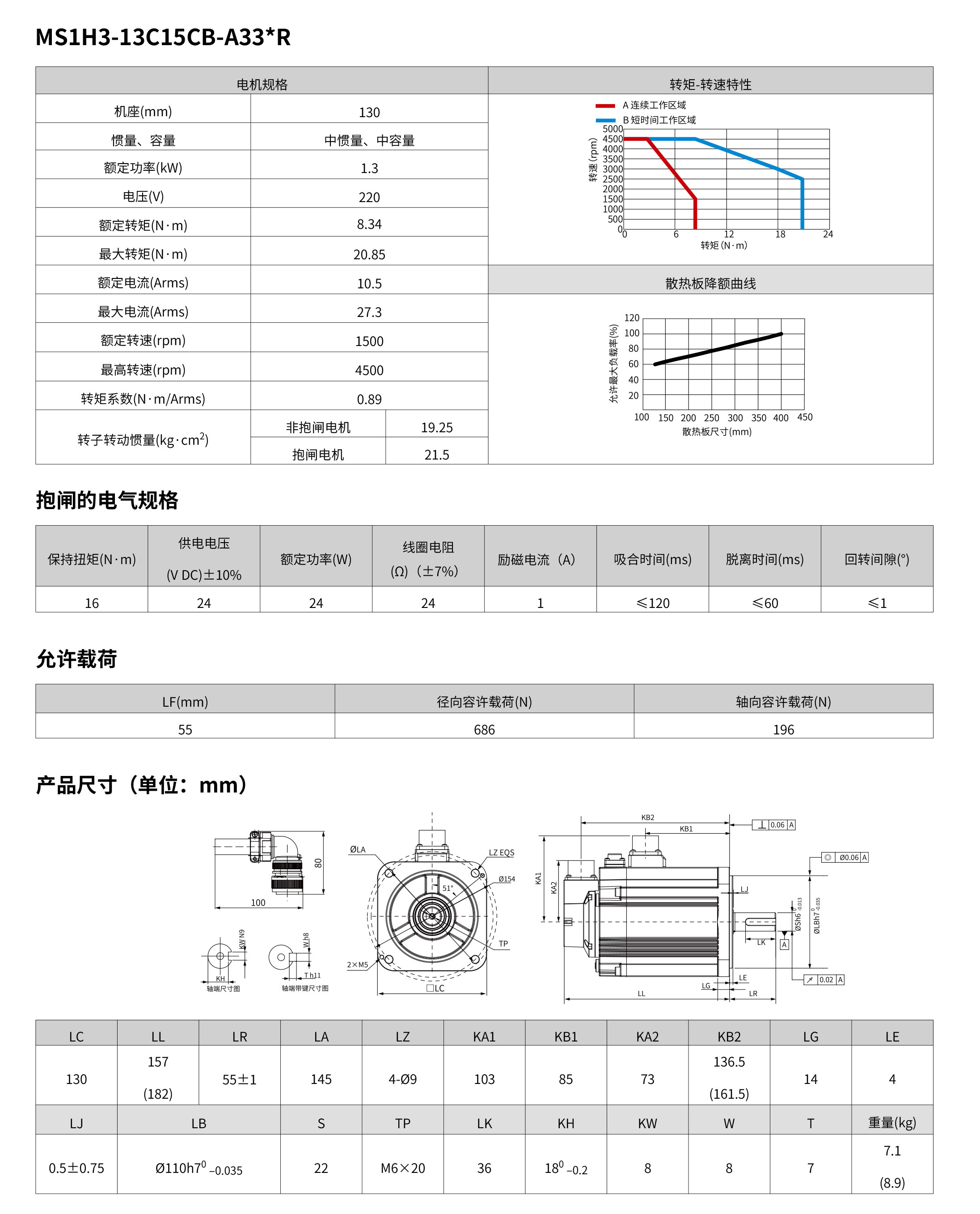

MS1H3-13C15CB-A331R MS1H3-13C15CB-A334R1301.3單相/三相220VDS01200007

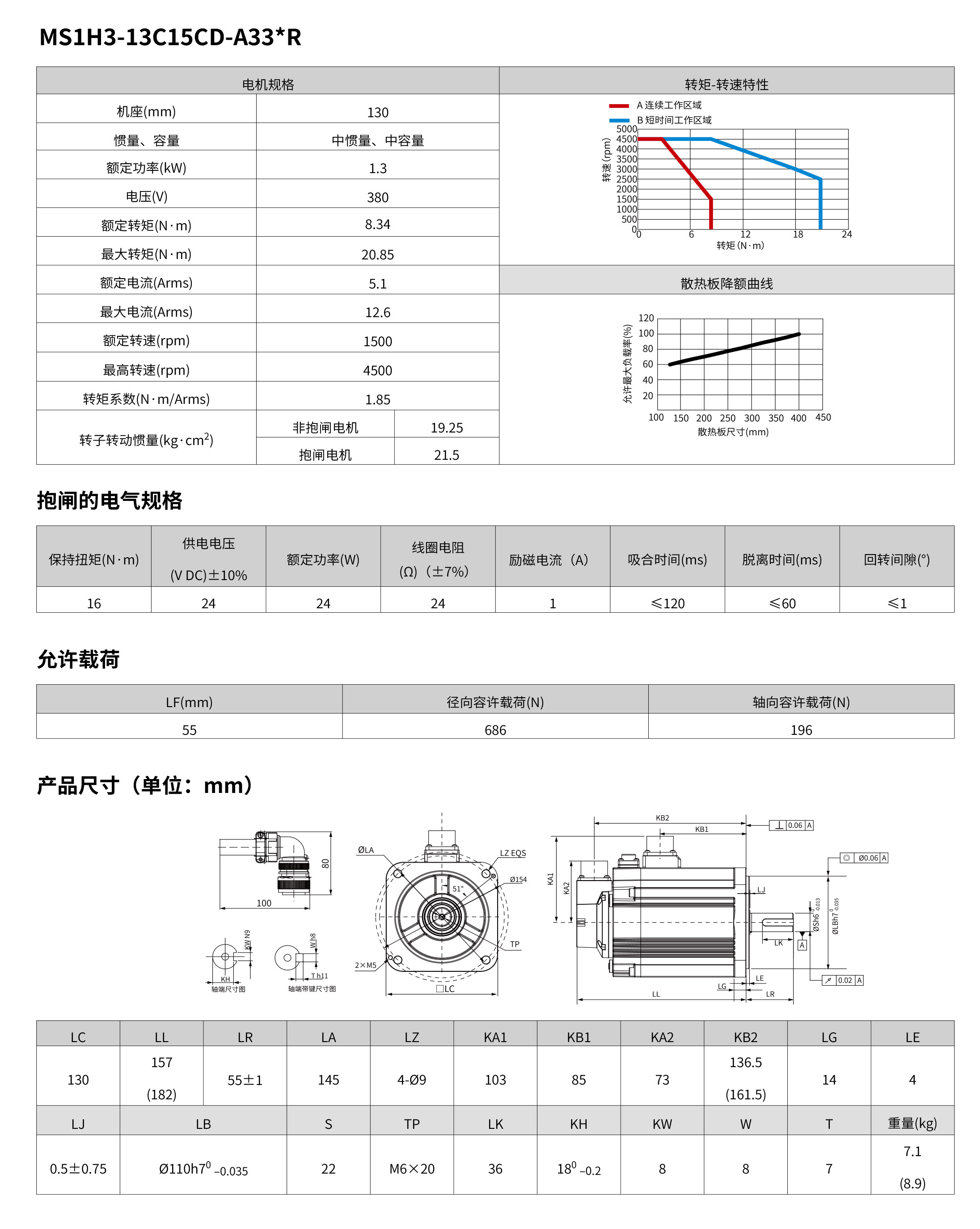

MS1H3-13C15CD-A331R MS1H3-13C15CD-A334R1301.3三相380VCT5R410002

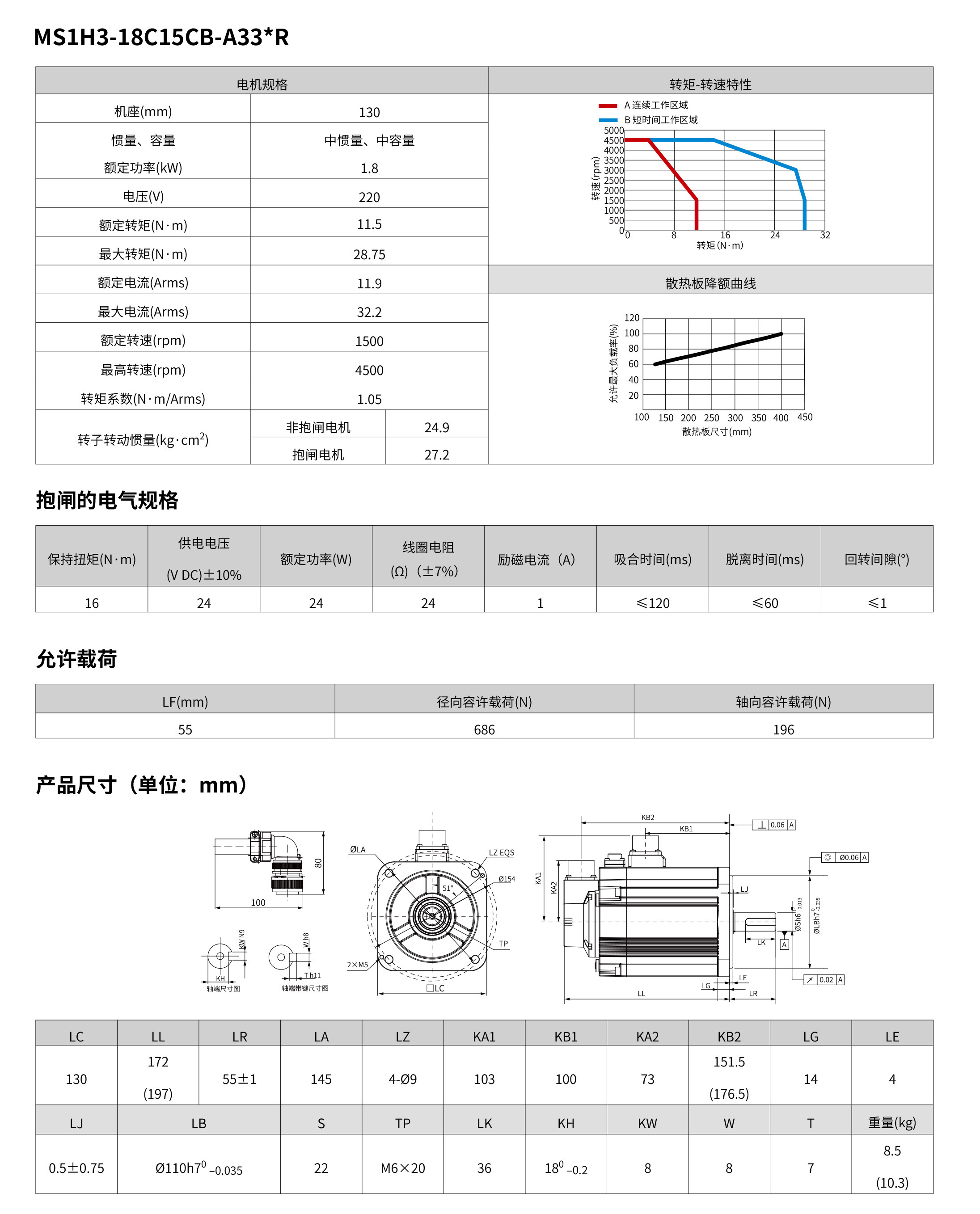

MS1H3-18C15CB-A331R MS1H3-18C15CB-A334R1301.8三相220VDS01200007
MS1H3-18C15CD-A331R MS1H3-18C15CD-A334R1301.8三相380VDT8R410003
MS1H3-29C15CB-A331R MS1H3-29C15CB-A334R1802.9三相220VES02200009

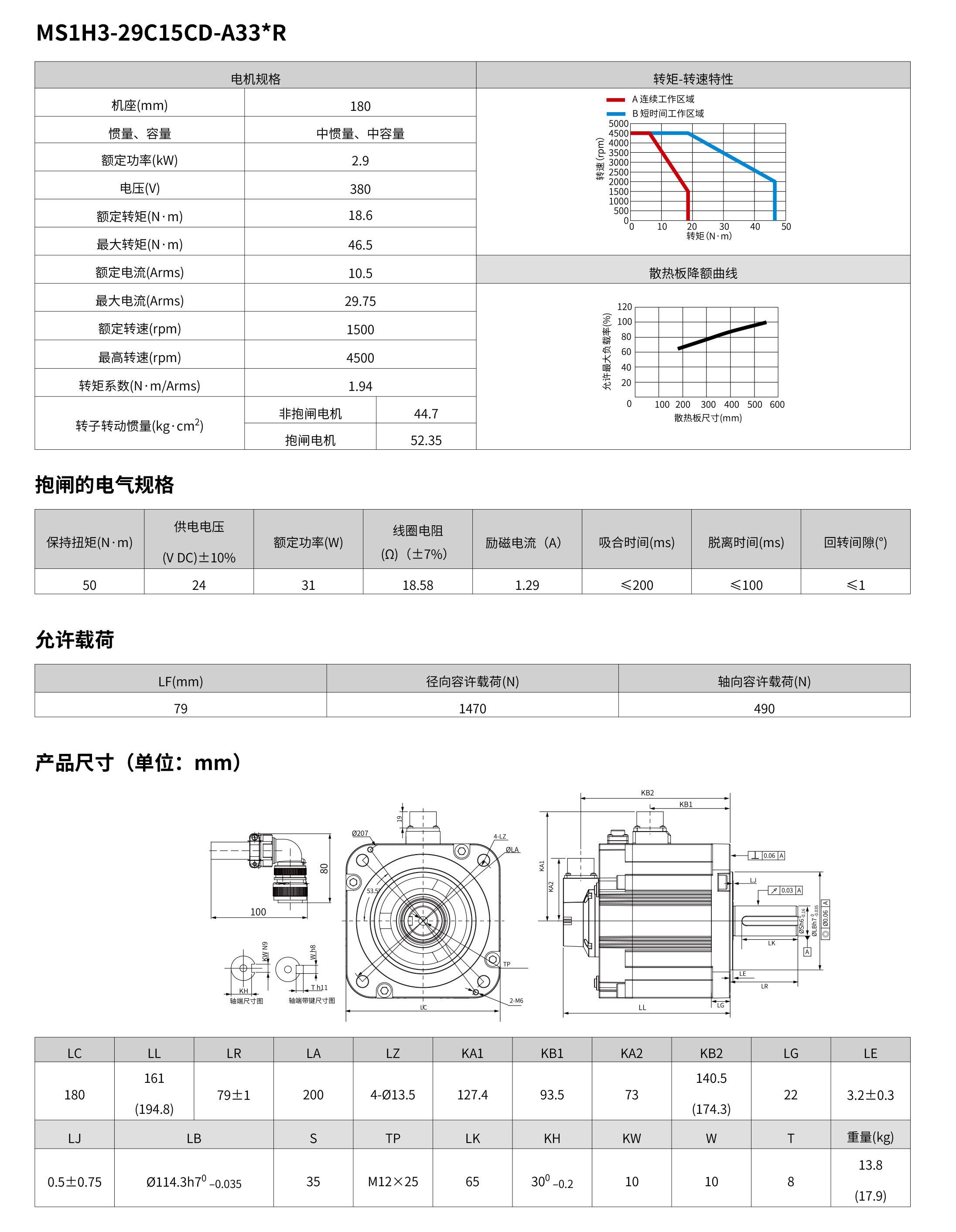

MS1H3-29C15CD-A331R MS1H3-29C15CD-A334R1802.9三相380VDT01210004
MS1H3-44C15CB-A331R MS1H3-44C15CB-A334R1804.4三相220VES02700010
MS1H3-44C15CD-A331R MS1H3-44C15CD-A334R1804.4三相380VET01710005
MS1H3-55C15CD-A331R MS1H3-55C15CD-A334R1805.5三相380VET02110006
MS1H3-75C15CD-A331R MS1H3-75C15CD-A334R1807.5三相380VET02610007
MS1H4(nN=3000rpm,nmax=7000rpm)系列額定值規格

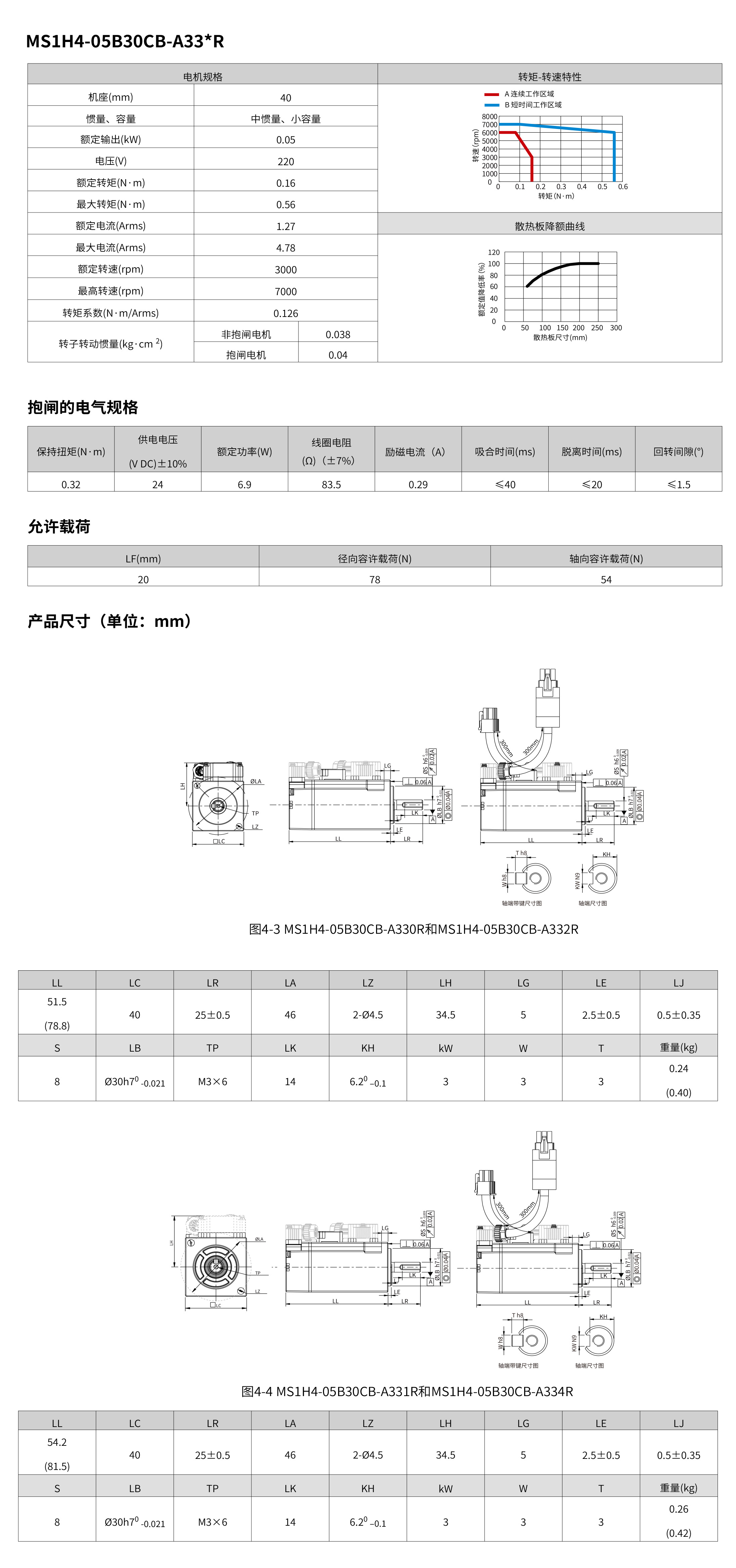

MS1H4-05B30CB-A330R MS1H4-05B30CB-A332R400.05單相/三相220VAS1R600002

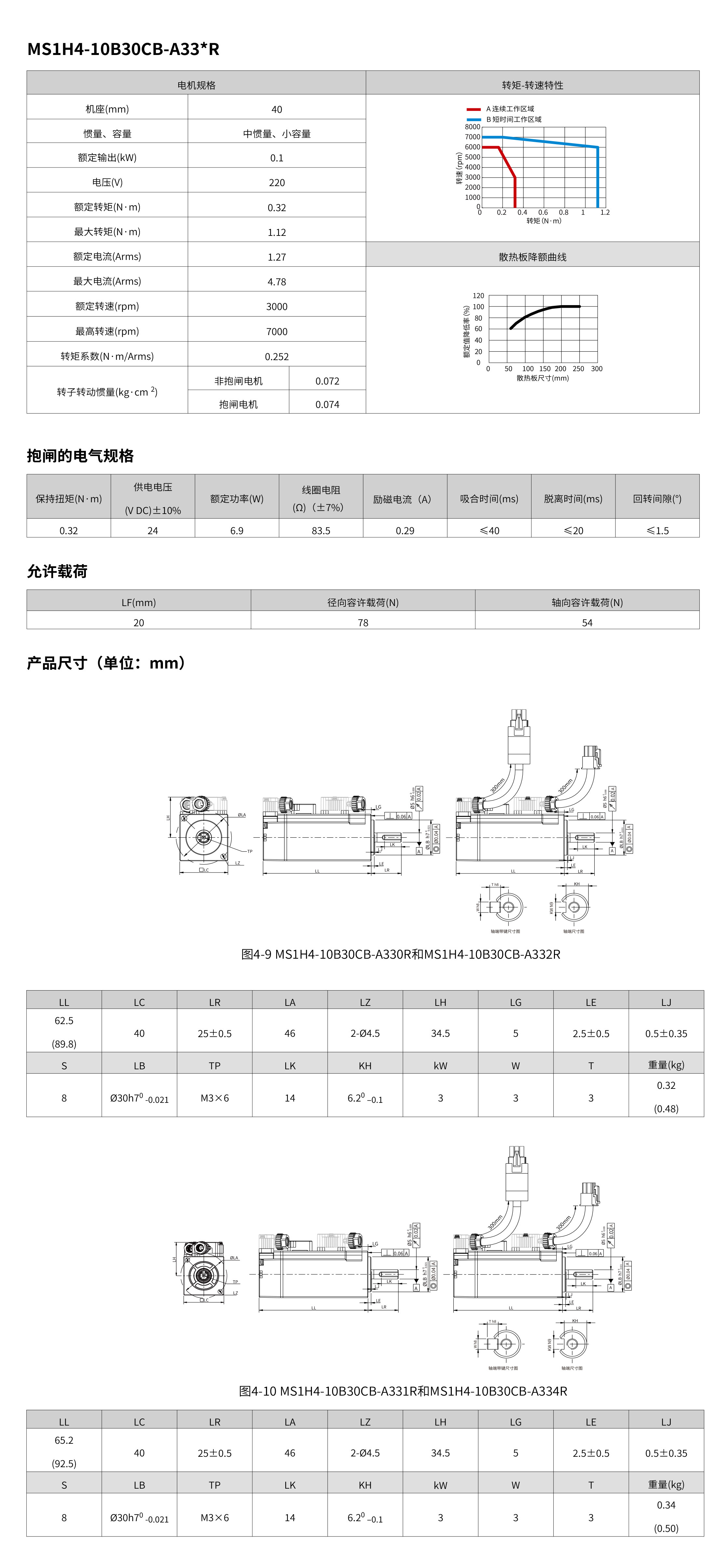

MS1H4-10B30CB-A330R MS1H4-10B30CB-A332R400.1單相/三相220VAS1R600002
MS1H4-05B30CB-A331R MS1H4-05B30CB-A334R400.05單相/三相220VAS1R600002
MS1H4-10B30CB-A331R MS1H4-10B30CB-A334R400.1單相/三相220VAS1R600002

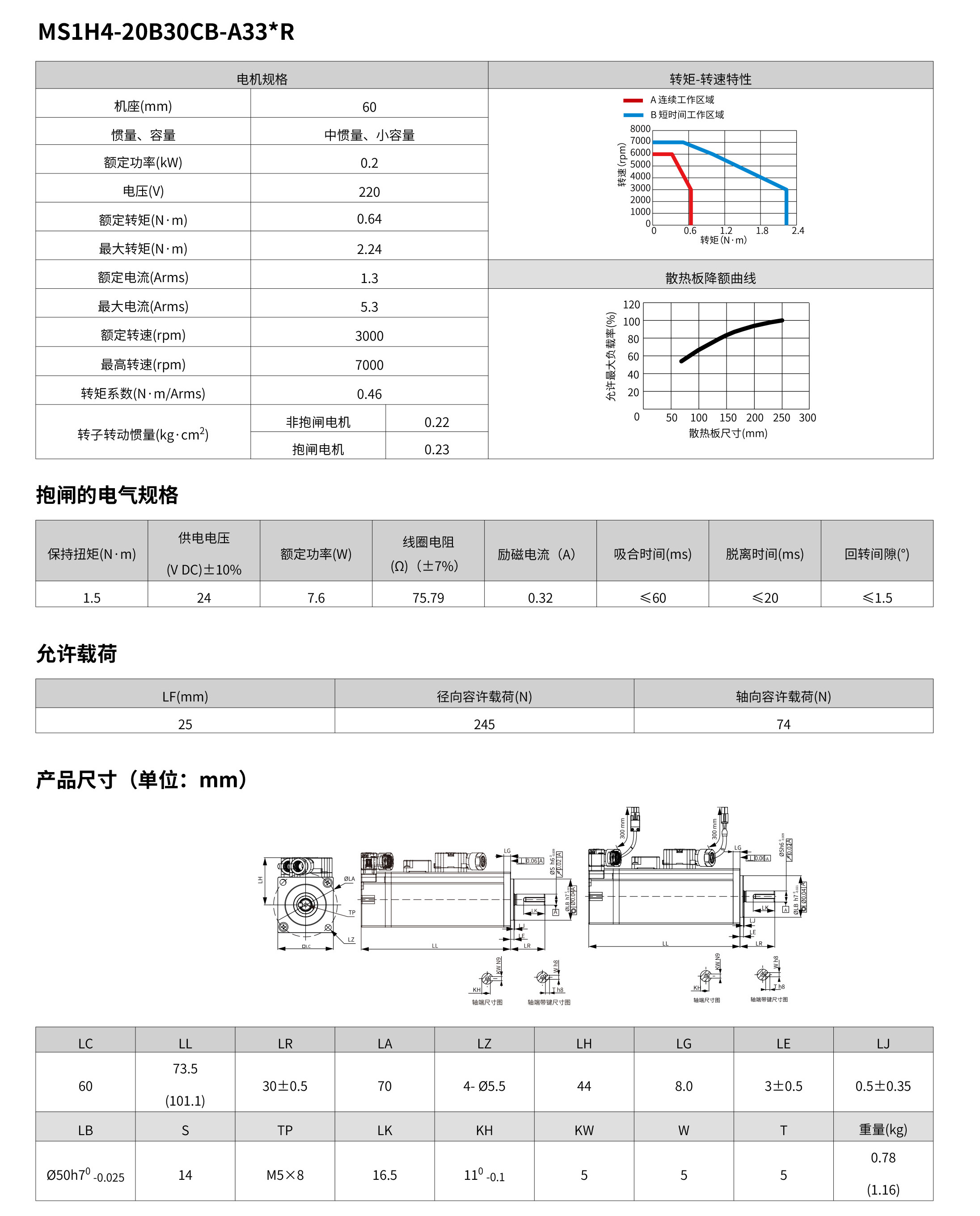

MS1H4-20B30CB-A331R MS1H4-20B30CB-A334R600.2單相/三相220VAS1R600002

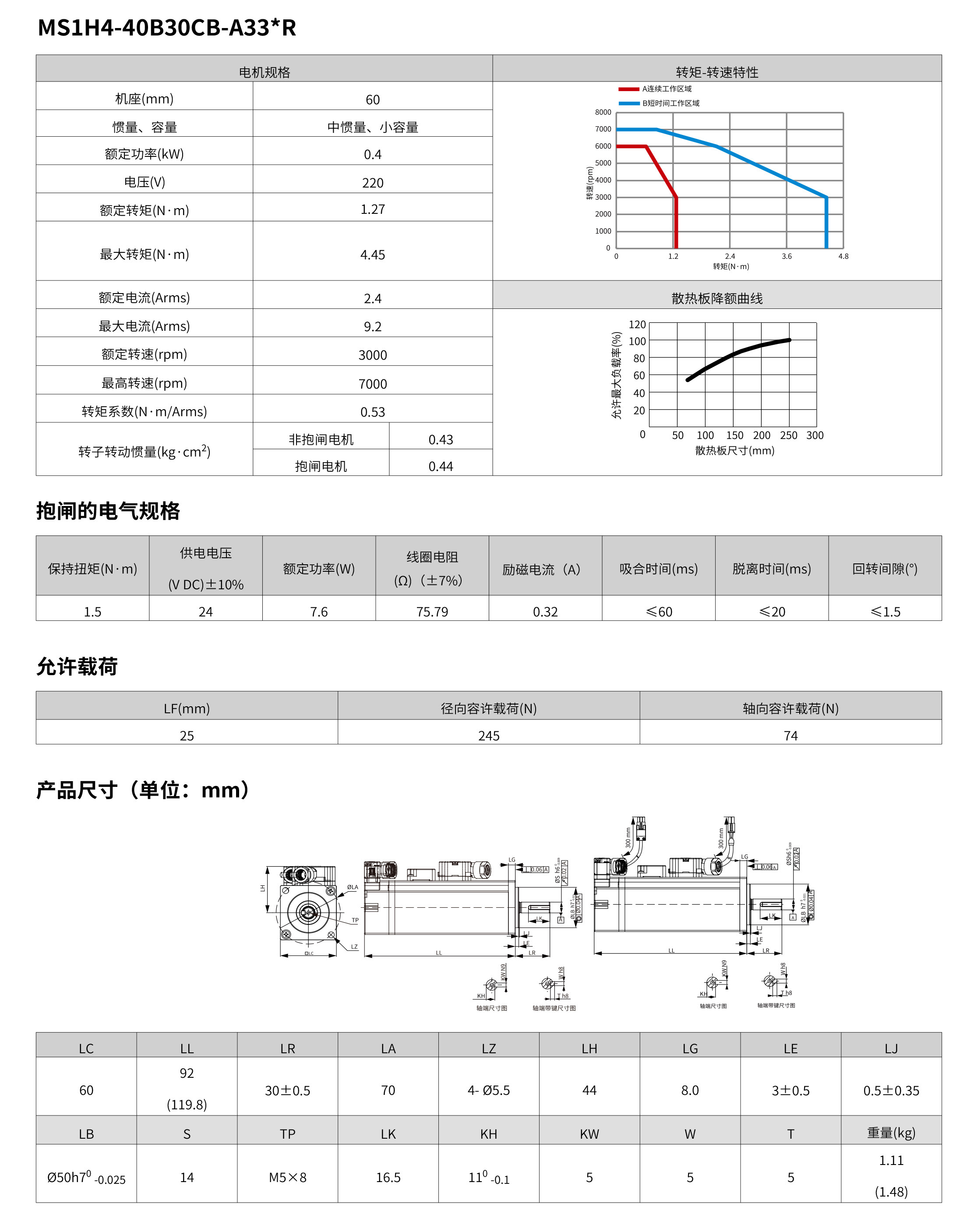

MS1H4-40B30CB-A331R MS1H4-40B30CB-A334R600.4單相/三相220VAS2R800003

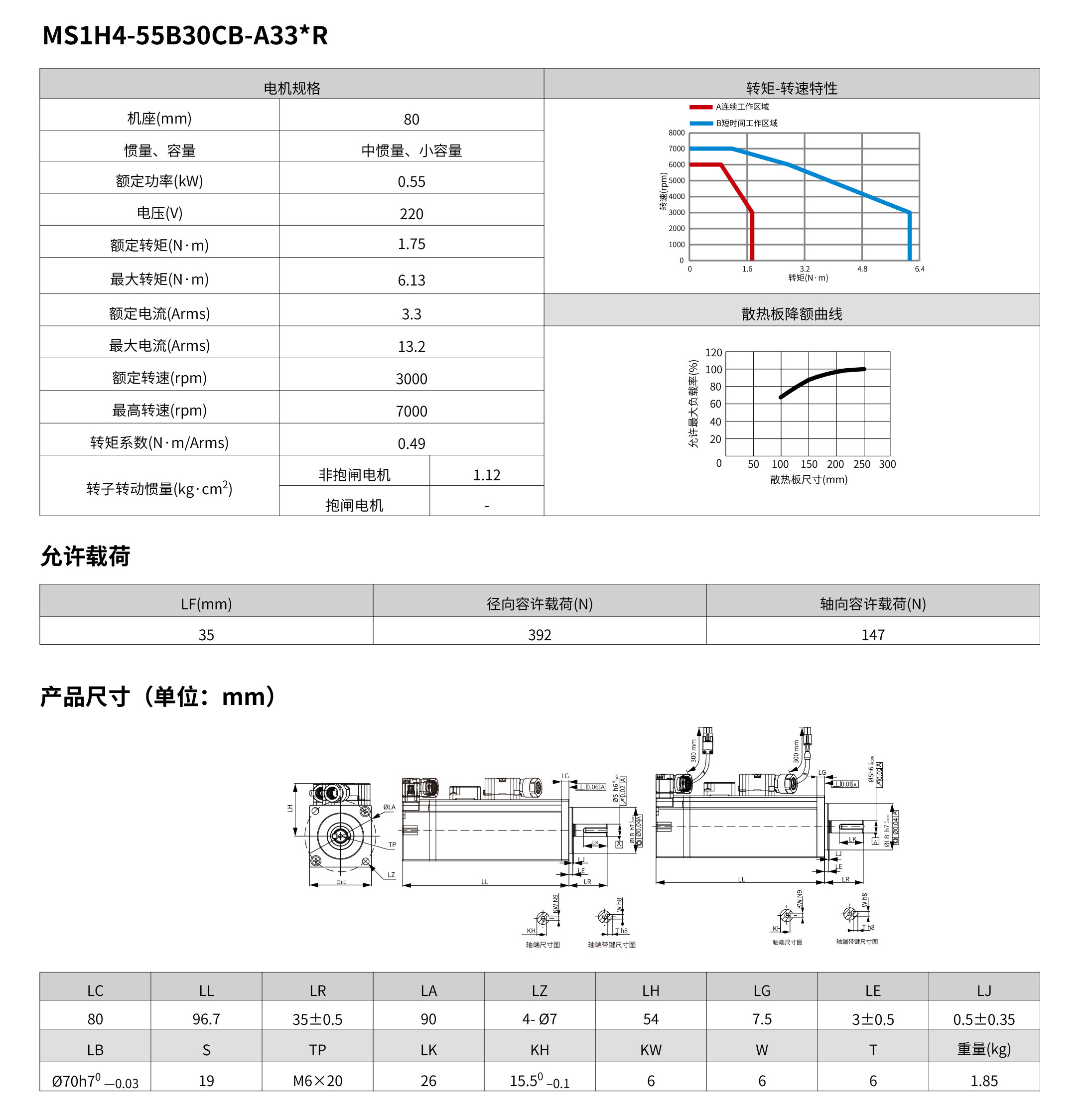

MS1H4-55B30CB-A331R -800.55單相/三相220VCS5R500005

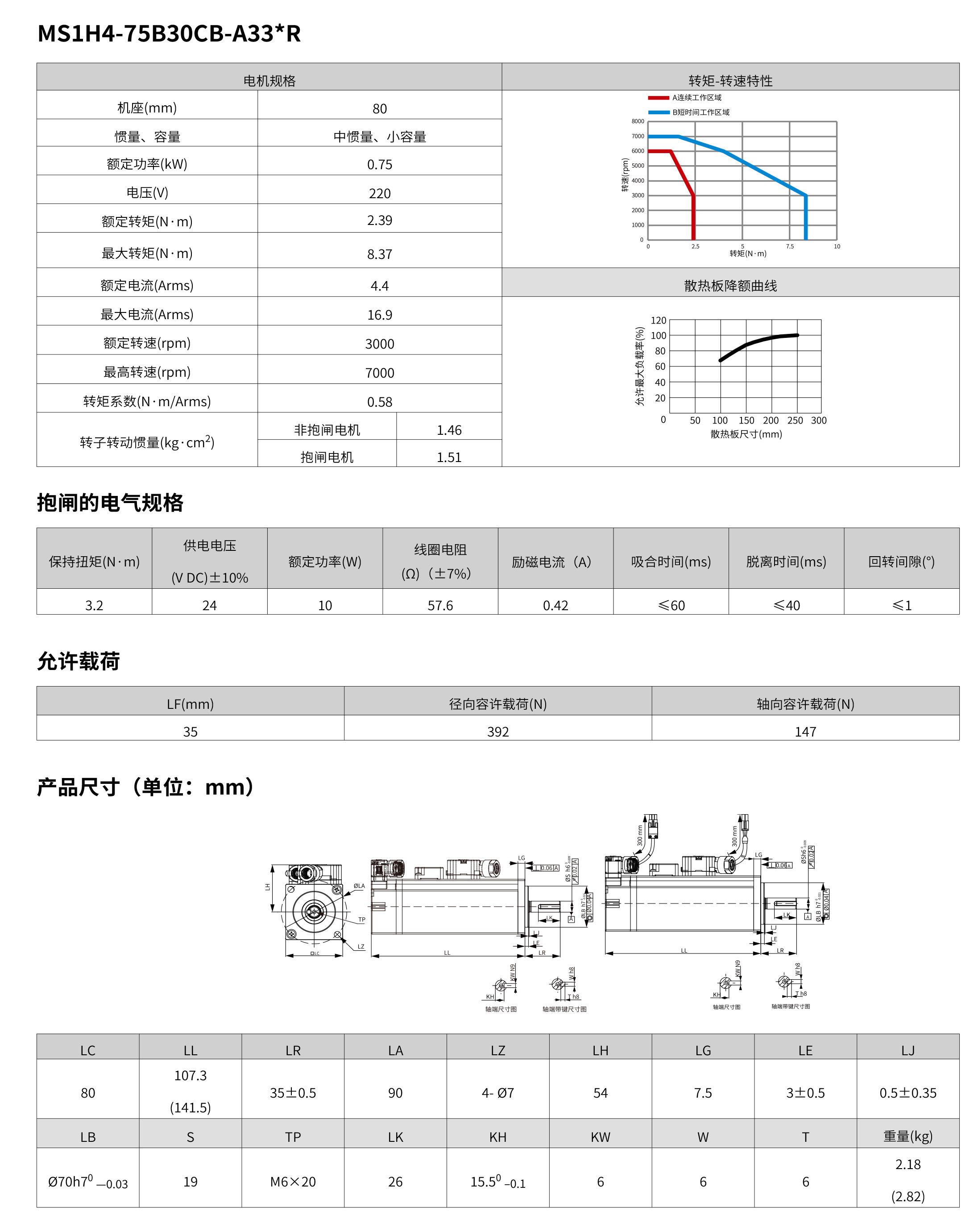

MS1H4-75B30CB-A331R MS1H4-75B30CB-A334R800.75單相/三相220VCS5R500005

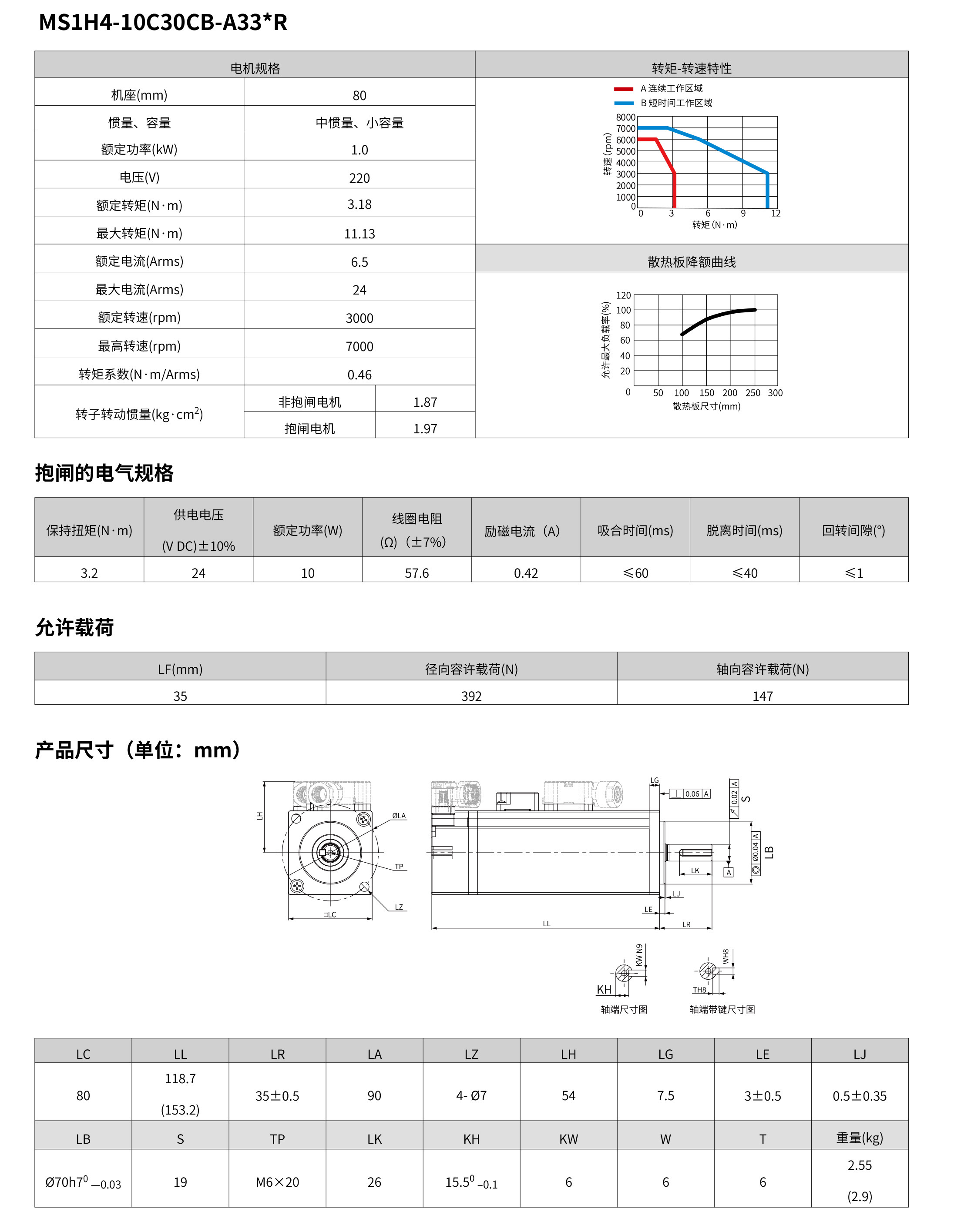

MS1H4-10C30CB-A331R MS1H4-10C30CB-A334R801.0單相/三相220VCS7R600006

說明

  • [1]帶S012驅動器請參考該型號的轉矩-轉速特性曲線。

  • [2]帶T8R4驅動器請參考該型號的轉矩-轉速特性曲線。

  • [3]帶T017驅動器請參考該型號的轉矩-轉速特性曲線。

帶23位編碼器匹配驅動器

伺服電機伺服驅動器 SV660******
非抱閘機型抱閘機型機座
 (mm)
容量
 (kW)
電壓等級SIZE型號編號
MS1H1(nN=3000rpm,nmax=7000rpm)系列額定值規格
MS1H1-05B30CB-A330RMS1H1-05B30CB-A332R400.05單相220VAS1R600002
MS1H1-10B30CB-A330RMS1H1-10B30CB-A332R400.1單相220VAS1R600002
MS1H1-20B30CB-A331RMS1H1-20B30CB-A334R600.2單相220VAS1R600002
MS1H1-40B30CB-A331RMS1H1-40B30CB-A334R600.4單相220VAS2R800003
MS1H1-55B30CB-A331R-800.55單相220VBS5R500005
MS1H1-75B30CB-A331RMS1H1-75B30CB-A334R800.75單相220VBS5R500005
MS1H1-10C30CB-A331RMS1H1-10C30CB-A334R801.0單相/三相220VCS7R600006
MS1H2(nN=3000rpm,nmax=6000rpm)系列額定值規格
MS1H2-10C30CB-A331R MS1H2-10C30CB-A334R1001.0單相/三相220VCS7R600006
MS1H2-10C30CD-A331R MS1H2-10C30CD-A334R1001.0三相380VCT3R510001
MS1H2-15C30CB-A331R MS1H2-15C30CB-A334R1001.5單相/三相220VDS01200007
MS1H2-15C30CD-A331R MS1H2-15C30CD-A334R1001.5三相380VCT5R410002
MS1H2-20C30CB-A331R MS1H2-20C30CB-A334R1002.0單相/三相220VDS01200007
MS1H2-20C30CD-A331R MS1H2-20C30CD-A334R1002.0三相380VDT8R410003
MS1H2-25C30CD-A331R MS1H2-25C30CD-A334R1002.5三相380VDT012[1]10004
MS1H2-30C30CD-A331R MS1H2-30C30CD-A334R1303.0三相380VDT01210004
MS1H2-40C30CD-A331R MS1H2-40C30CD-A334R1304.0三相380VET01710005
MS1H2-50C30CD-A331R MS1H2-50C30CD-A334R1305.0三相380VET021[2]10006
MS1H3(nN=1500rpm,nmax=4500rpm)系列額定值規格

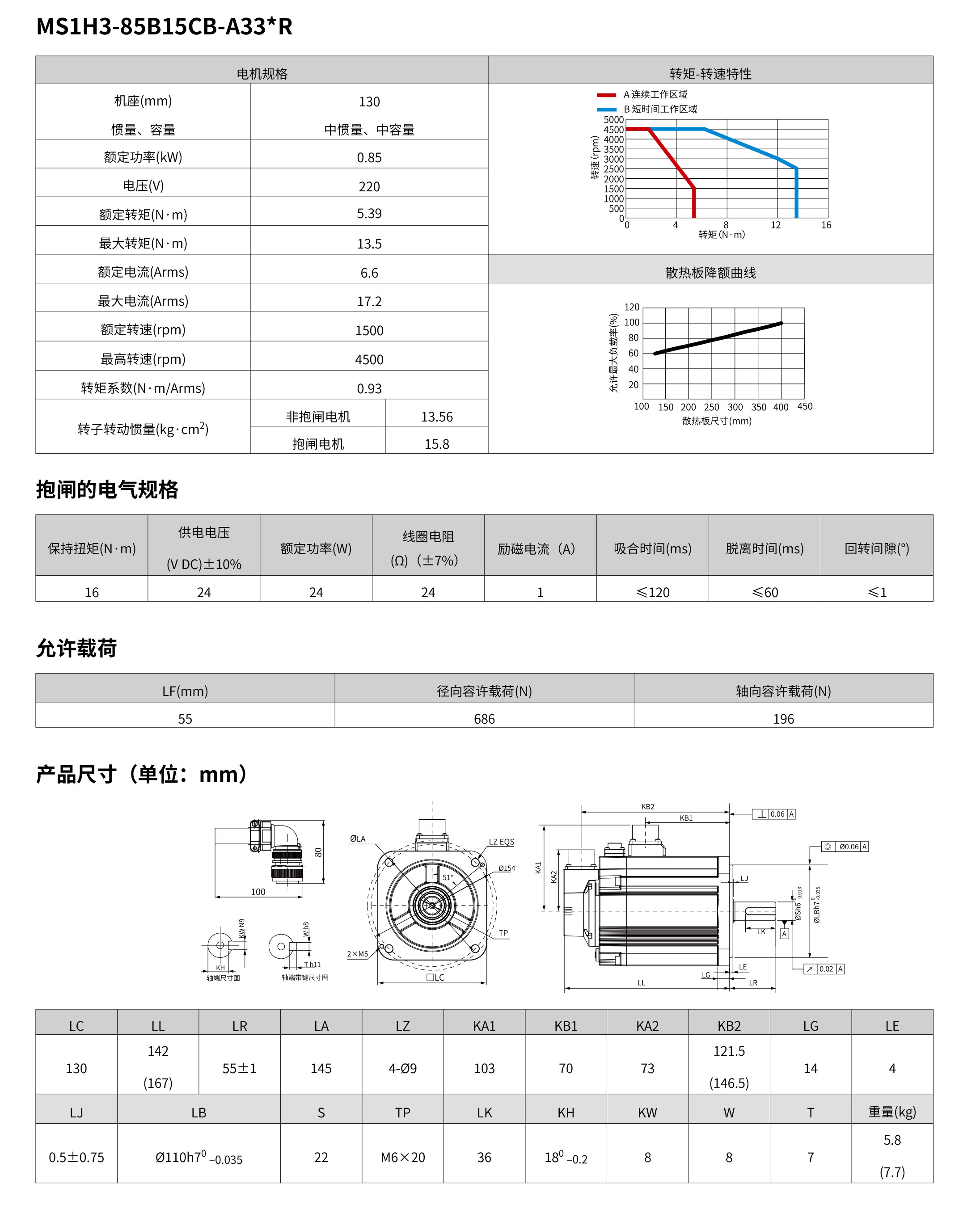

MS1H3-85B15CB-A33*R MS1H3-85B15CB-A334R1300.85單相/三相220VCS7R600006
MS1H3-85B15CD-A331R MS1H3-85B15CD-A334R1300.85三相380VCT3R510001
MS1H3-13C15CB-A331R MS1H3-13C15CB-A334R1301.3單相/三相220VDS01200007
MS1H3-13C15CD-A331R MS1H3-13C15CD-A334R1301.3三相380VCT5R410002
MS1H3-18C15CB-A331R MS1H3-18C15CB-A334R1301.8單相/三相220VDS01200007
MS1H3-18C15CD-A331R MS1H3-18C15CD-A334R1301.8三相380VDT8R410003
MS1H3-29C15CD-A331R MS1H3-29C15CD-A334R1802.9三相380VDT01210004
MS1H3-44C15CD-A331R MS1H3-44C15CD-A334R1804.4三相380VET01710005
MS1H3-55C15CD-A331R MS1H3-55C15CD-A334R1805.5三相380VET02110006
MS1H3-75C15CD-A331R MS1H3-75C15CD-A334R1807.5三相380VET02610007
MS1H4(nN=3000rpm,nmax=7000rpm)系列額定值規格
MS1H4-05B30CB-A330R MS1H4-05B30CB-A332R400.05單相220VAS1R600002
MS1H4-10B30CB-A330R MS1H4-10B30CB-A332R400.1單相220VAS1R600002
MS1H4-05B30CB-A331R MS1H4-05B30CB-A334R400.05單相220VAS1R600002
MS1H4-10B30CB-A331R MS1H4-10B30CB-A334R400.1單相220VAS1R600002
MS1H4-20B30CB-A331R MS1H4-20B30CB-A334R 600.2單相220VAS1R600002
MS1H4-40B30CB-A331R MS1H4-40B30CB-A334R600.4單相220VAS2R800003
MS1H4-55B30CB-A331R -800.55單相220VBS5R500005
MS1H4-75B30CB-A331R MS1H4-75B30CB-A334R800.75單相220VBS5R500005
MS1H4-10C30CB-A331R MS1H4-10C30CB-A334R801.0單相/三相220VBS7R600006

說明

  • [1]帶T8R4驅動器請參考該型號的轉矩-轉速特性曲線。

  • [2]帶T017驅動器請參考該型號的轉矩-轉速特性曲線。

帶18位編碼器匹配驅動器

伺服電機伺服驅動
非抱閘機型抱閘機型機座號(mm)容量(kW)電壓等級SIZE型號編號
MS1H1(nN=3000rpm,nmax=6000rpm)系列額定值規格

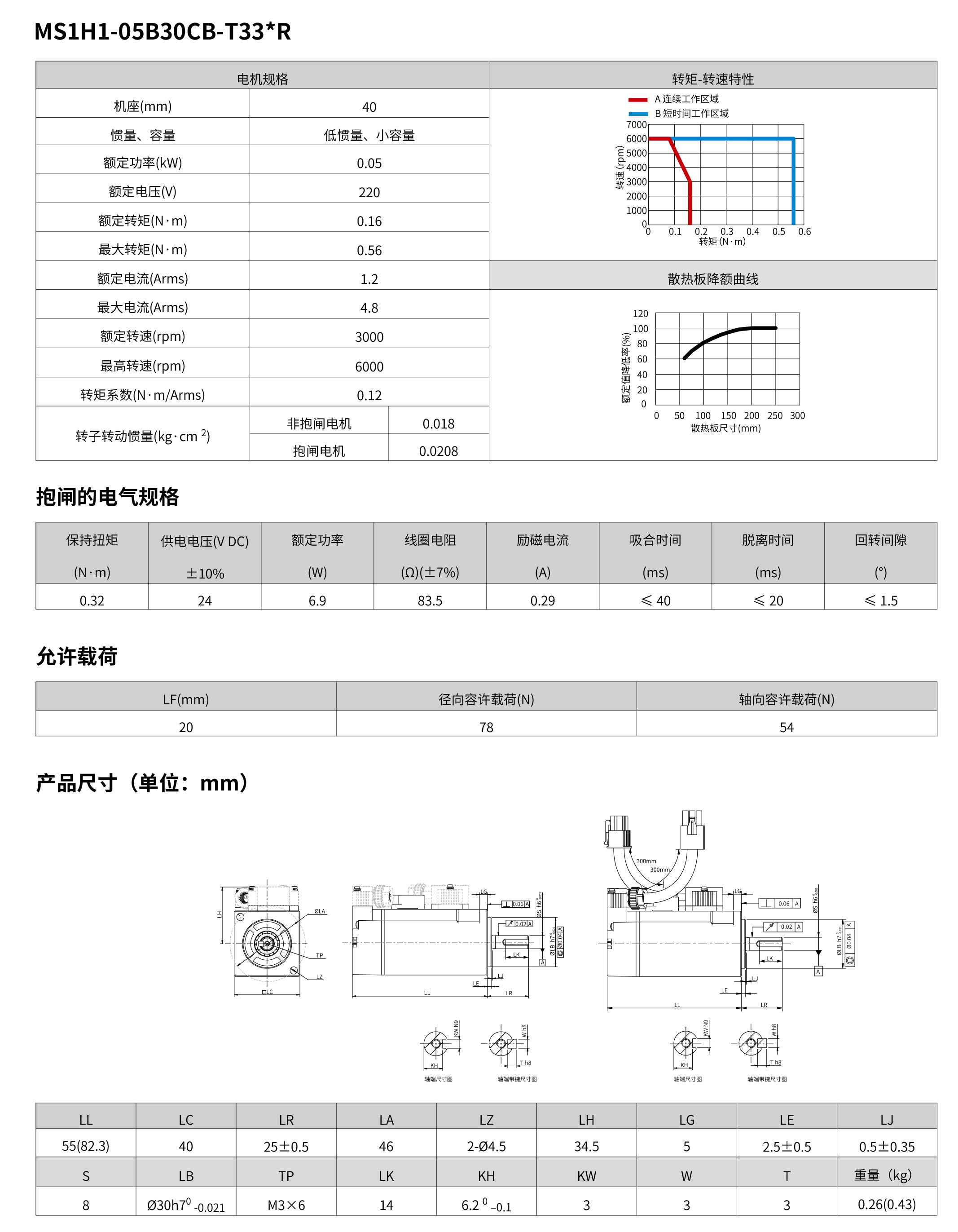

MS1H1-05B30CB-T330RMS1H1-05B30CB-T332R400.05單相220VAS1R600002

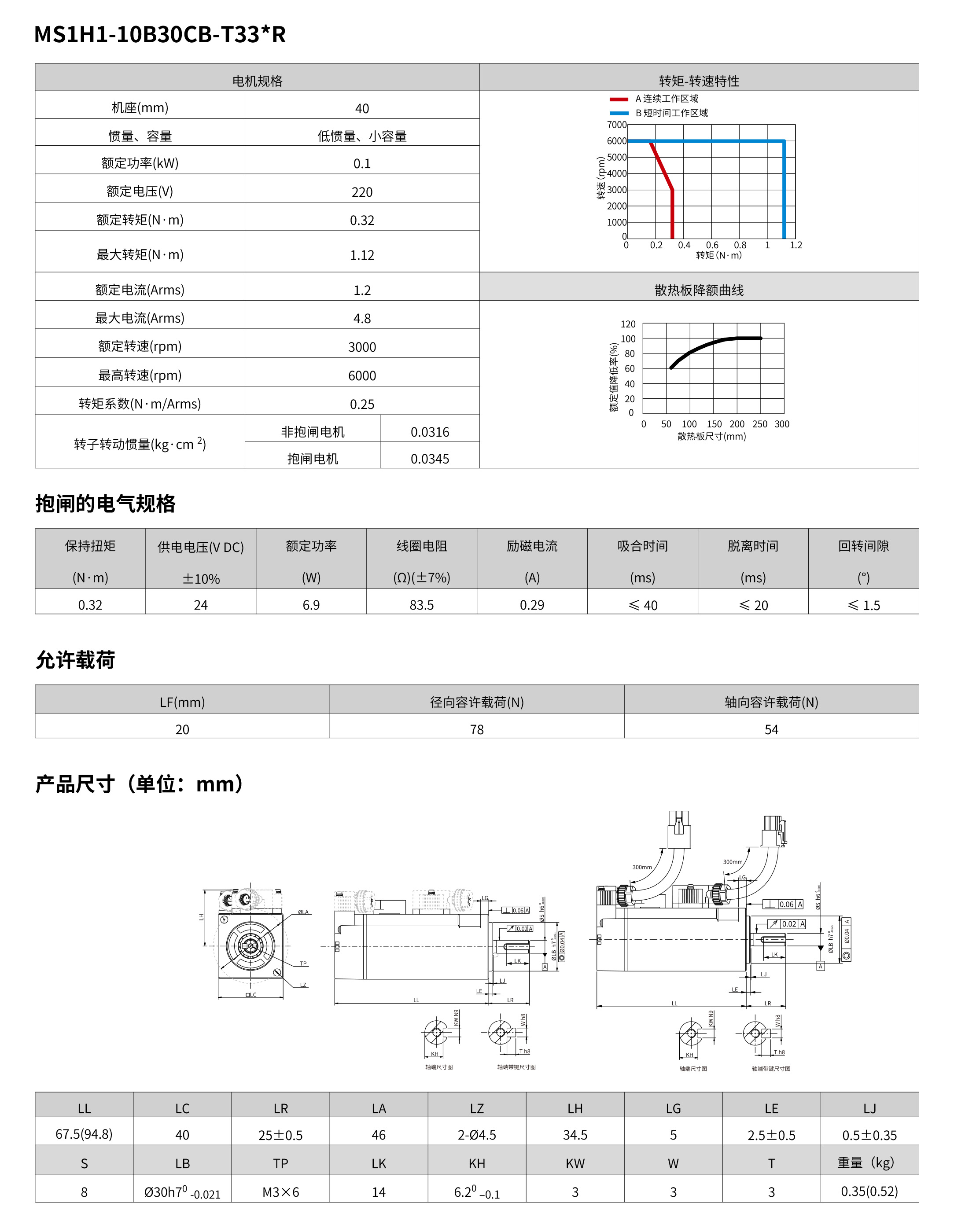

MS1H1-10B30CB-T330RMS1H1-10B30CB-T332R400.1單相220VAS1R600002
MS1H2(nN    =3000rpm, nmax =6000rpm/5000rpm)系列額定值規格

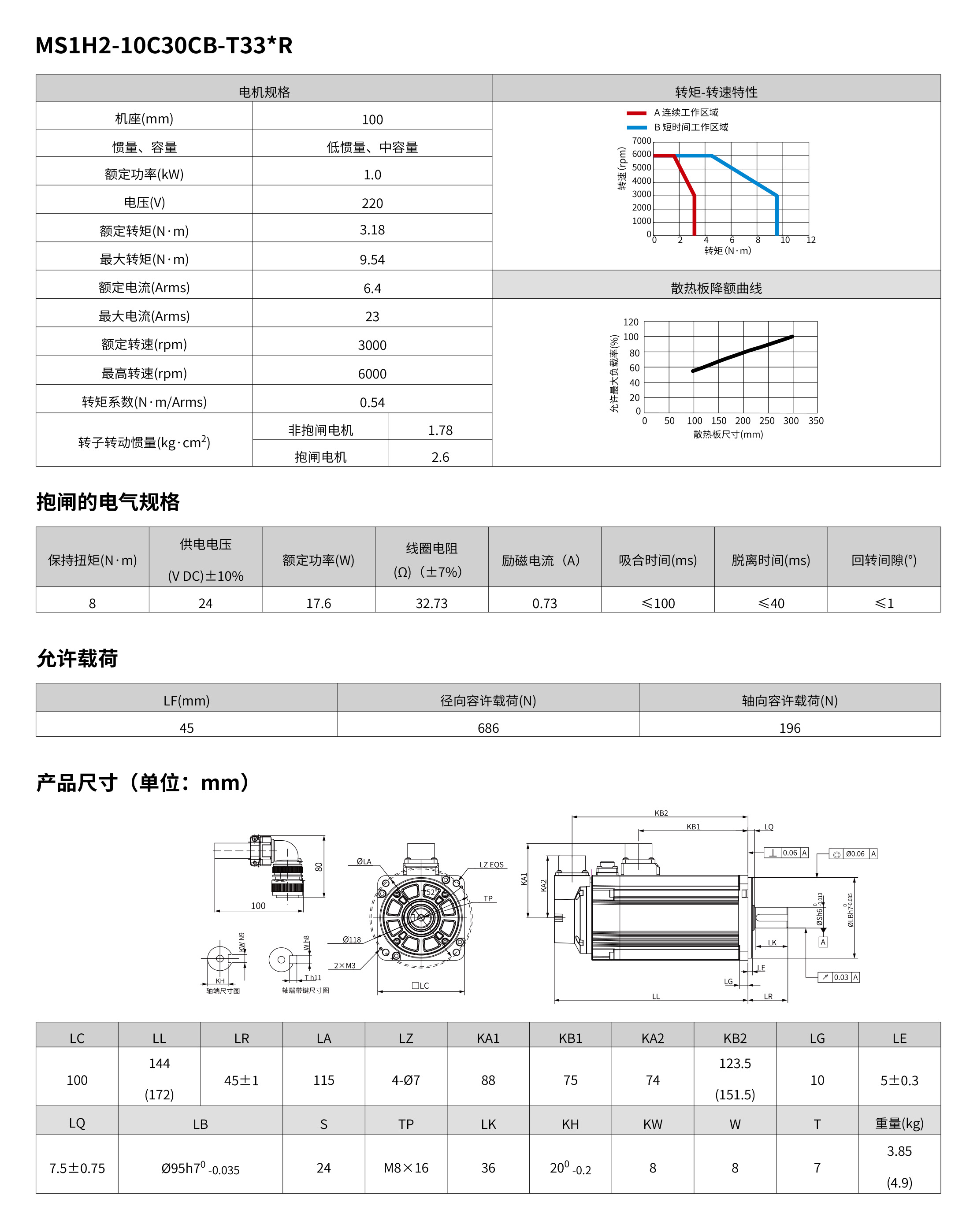

MS1H2-10C30CB-T331RMS1H2-10C30CB-T334R1001單相/三相220VCS7R600006
MS1H2-10C30CD-T331R MS1H2-10C30CD-T334R1001三相380VCT3R510001
MS1H2-15C30CB-T331R MS1H2-15C30CB-T334R1001.5單相/三相220VDS01200007

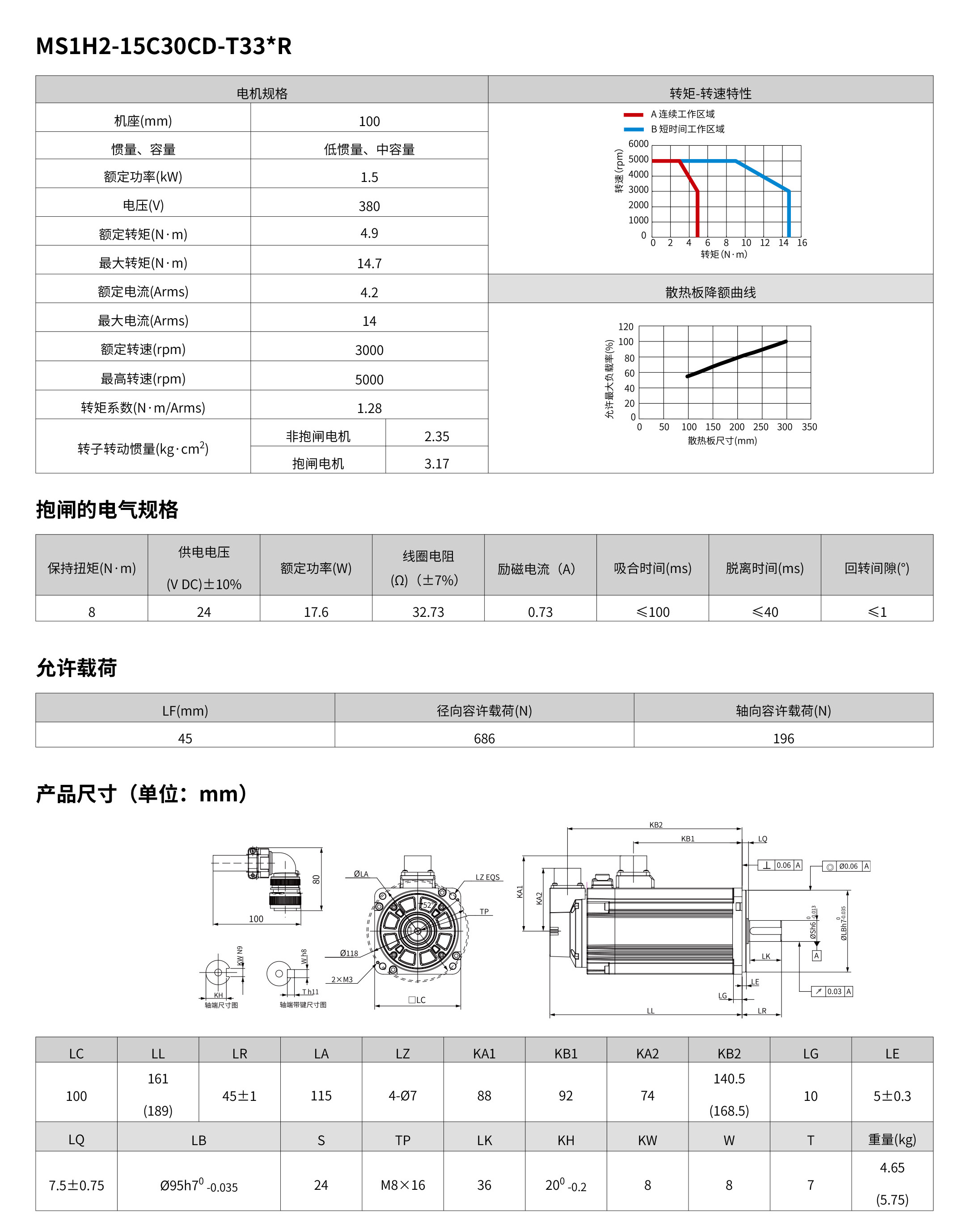

MS1H2-15C30CD-T331R MS1H2-15C30CD-T334R1001.5三相380VCT5R410002
MS1H2-20C30CB-T331R MS1H2-20C30CB-T334R1002單相/三相220VDS01200007
MS1H2-20C30CD-T331R MS1H2-20C30CD-T334R1002三相380VDT8R410003
MS1H2-25C30CD-T331R MS1H2-25C30CD-T334R1002.5三相380VDT012[1]10004

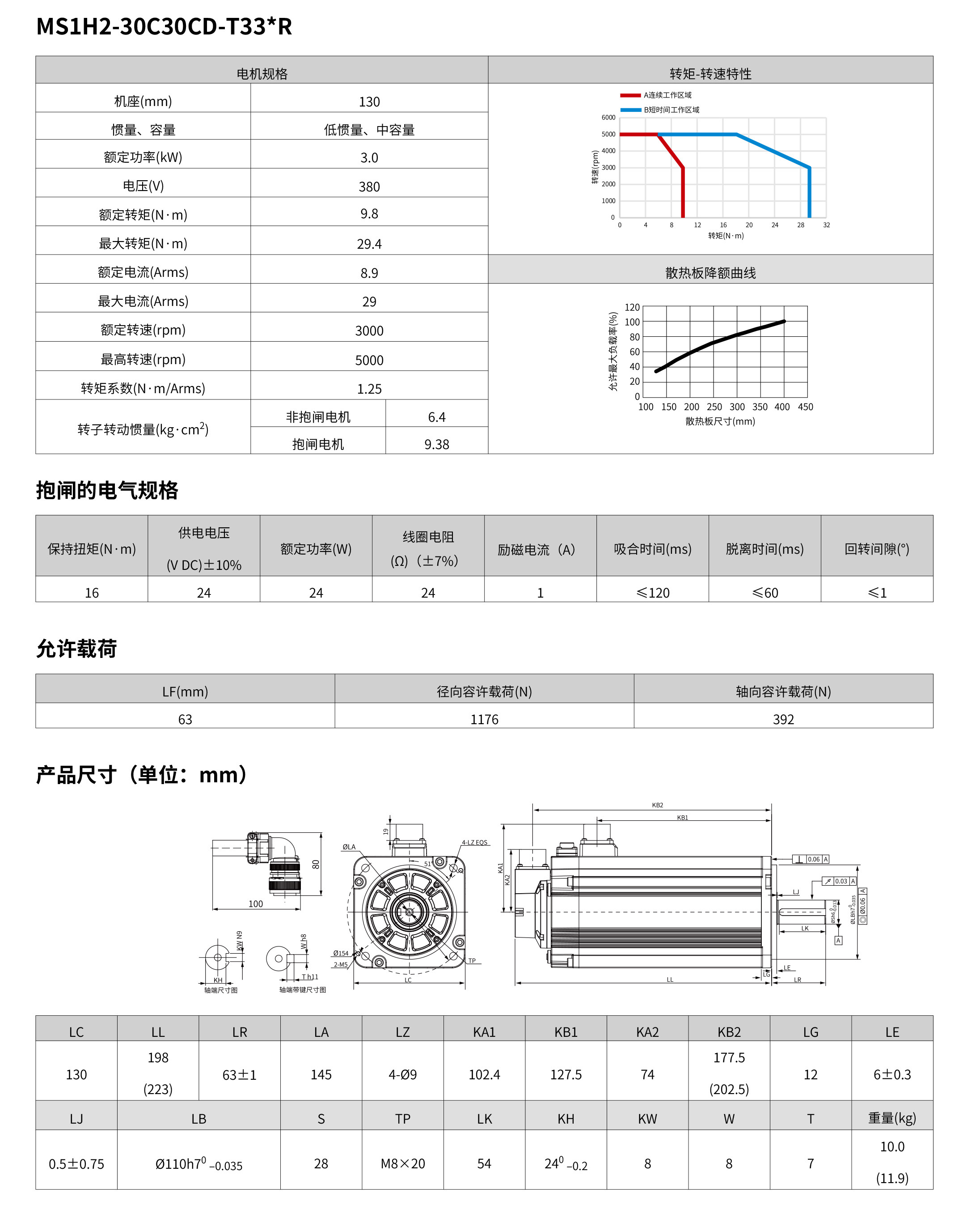

MS1H2-30C30CD-T331R MS1H2-30C30CD-T334R1303三相380VDT01210004

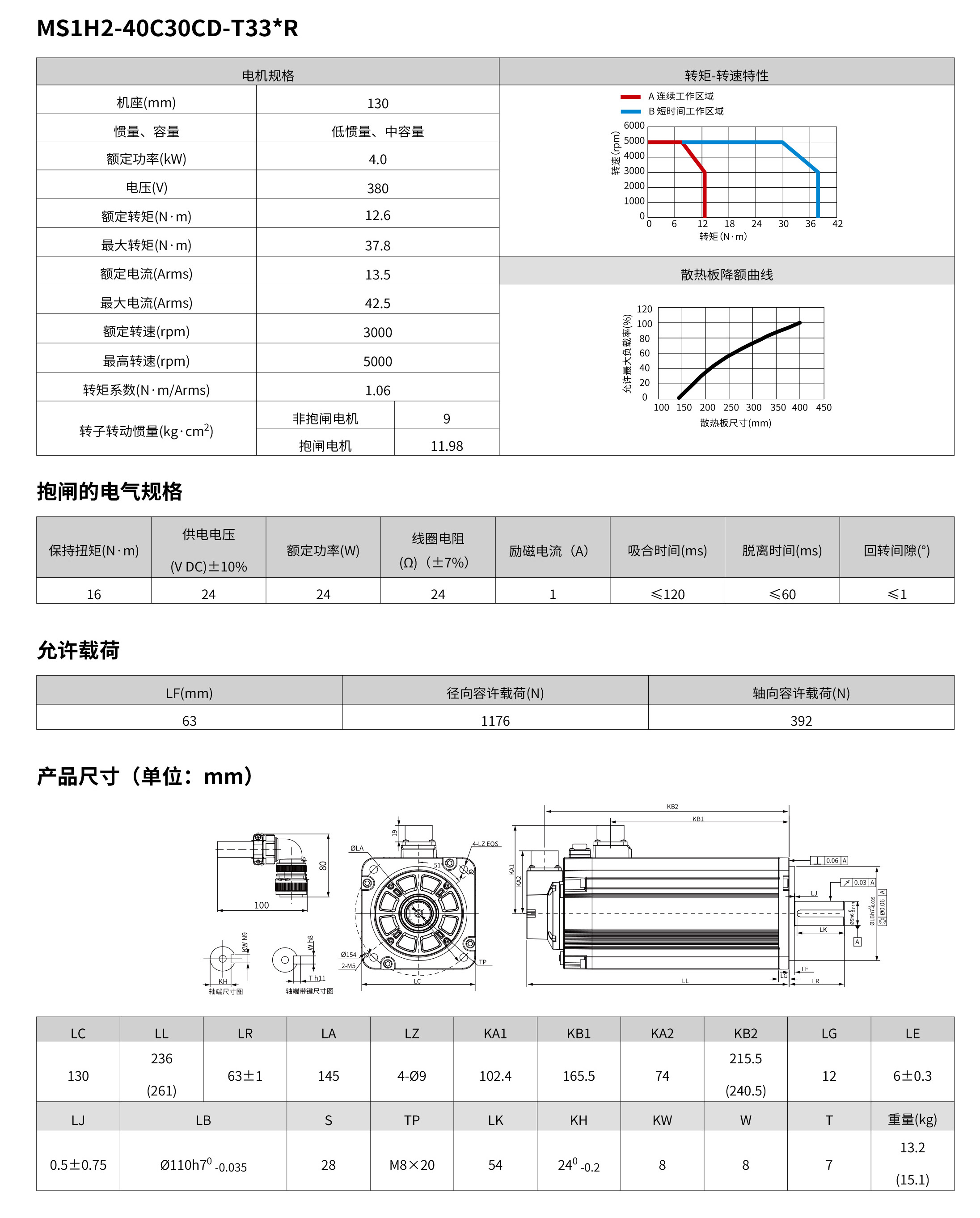

MS1H2-40C30CD-T331R MS1H2-40C30CD-T334R1304三相380V EET01710005
MS1H2-50C30CD-T331R MS1H2-50C30CD-T334R1305三相380VET021[2]10006
MS1H3(nN=1500rpm,nmax=3000rpm)系列額定值規格
MS1H3-85B15CB-T331R MS1H3-85B15CB-T334R1300.85單相/三相220VCS7R600006
MS1H3-85B15CD-T331R MS1H3-85B15CD-T334R1300.85三相380VCT3R510001

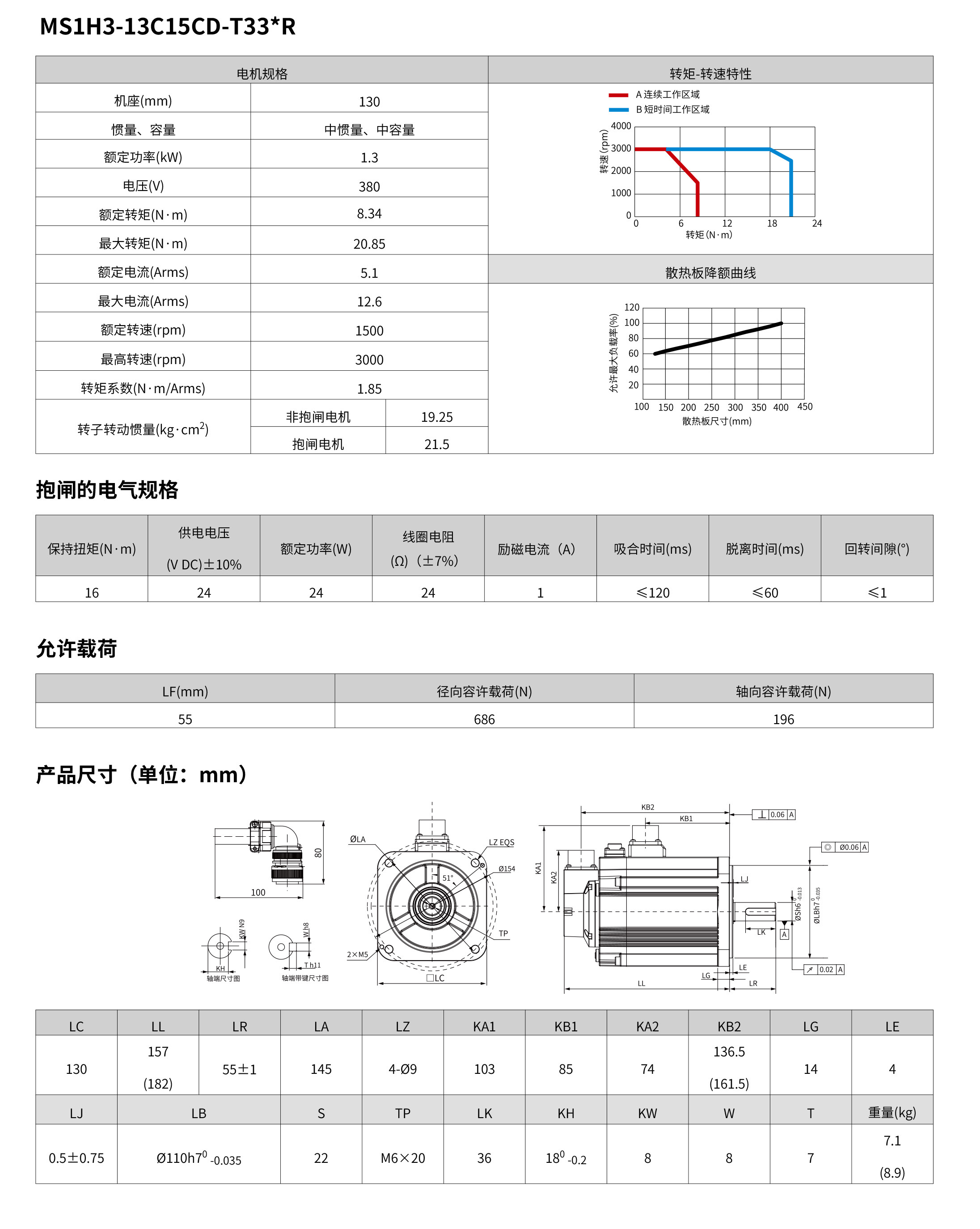

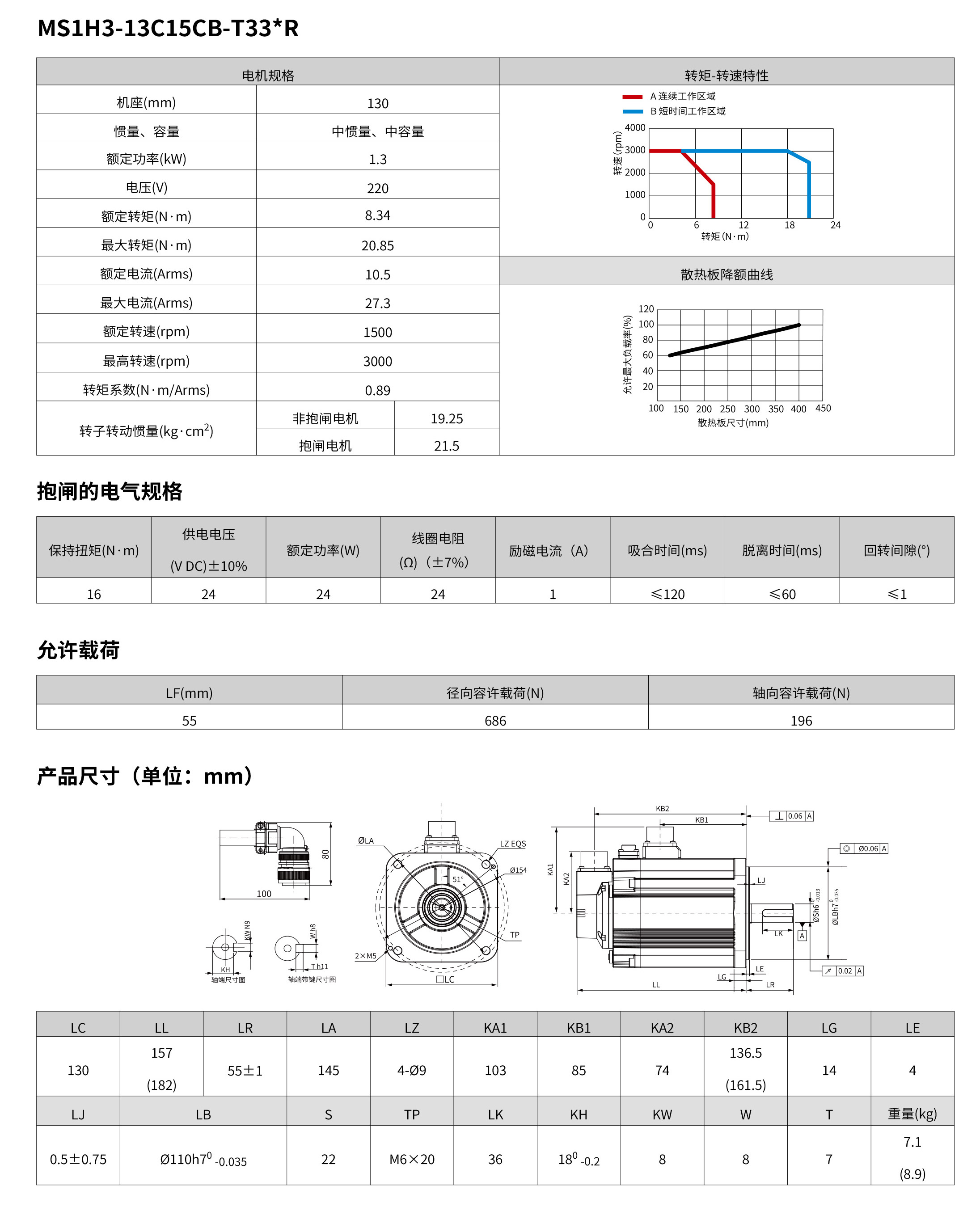

MS1H3-13C15CB-T331R MS1H3-13C15CB-T334R1301.3單相/三相220VDS01200007
MS1H3-13C15CD-T331R MS1H3-13C15CD-T334R 1301.3三相380VCT5R410002

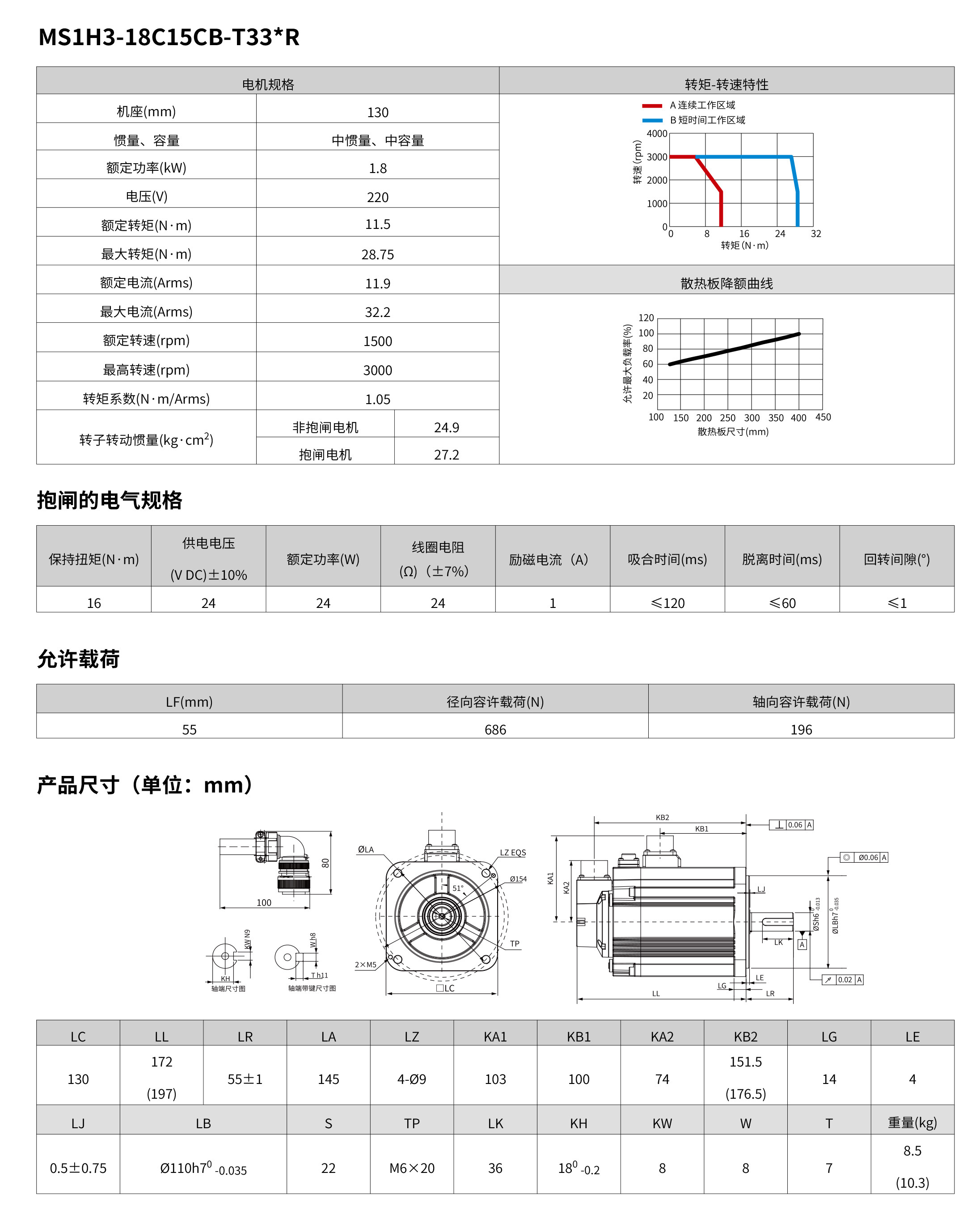

MS1H3-18C15CB-T331R MS1H3-18C15CB-T334R1301.8單相/三相220VDS01200007

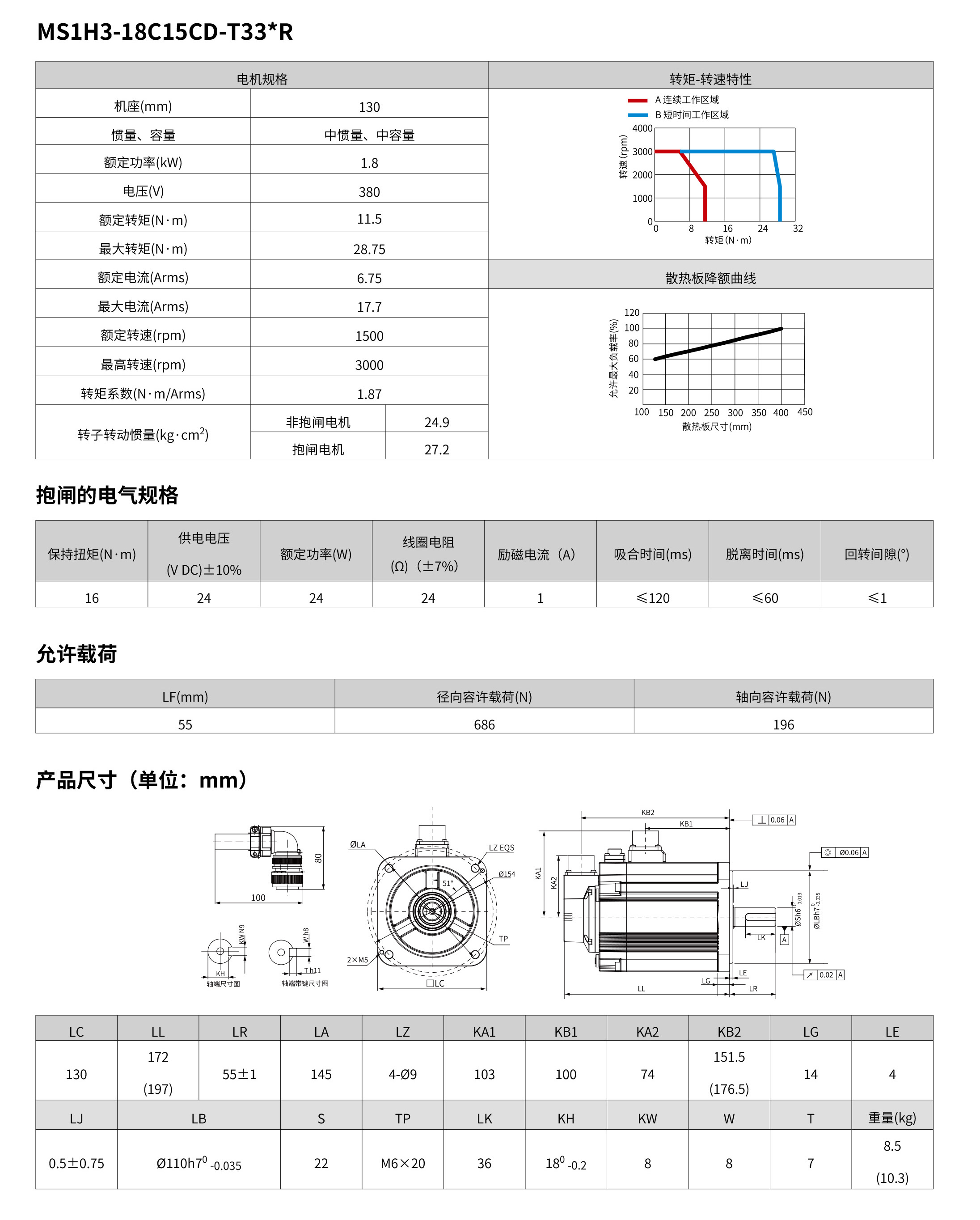

MS1H3-18C15CD-T331R MS1H3-18C15CD-T334R1301.8三相380VDT8R410003

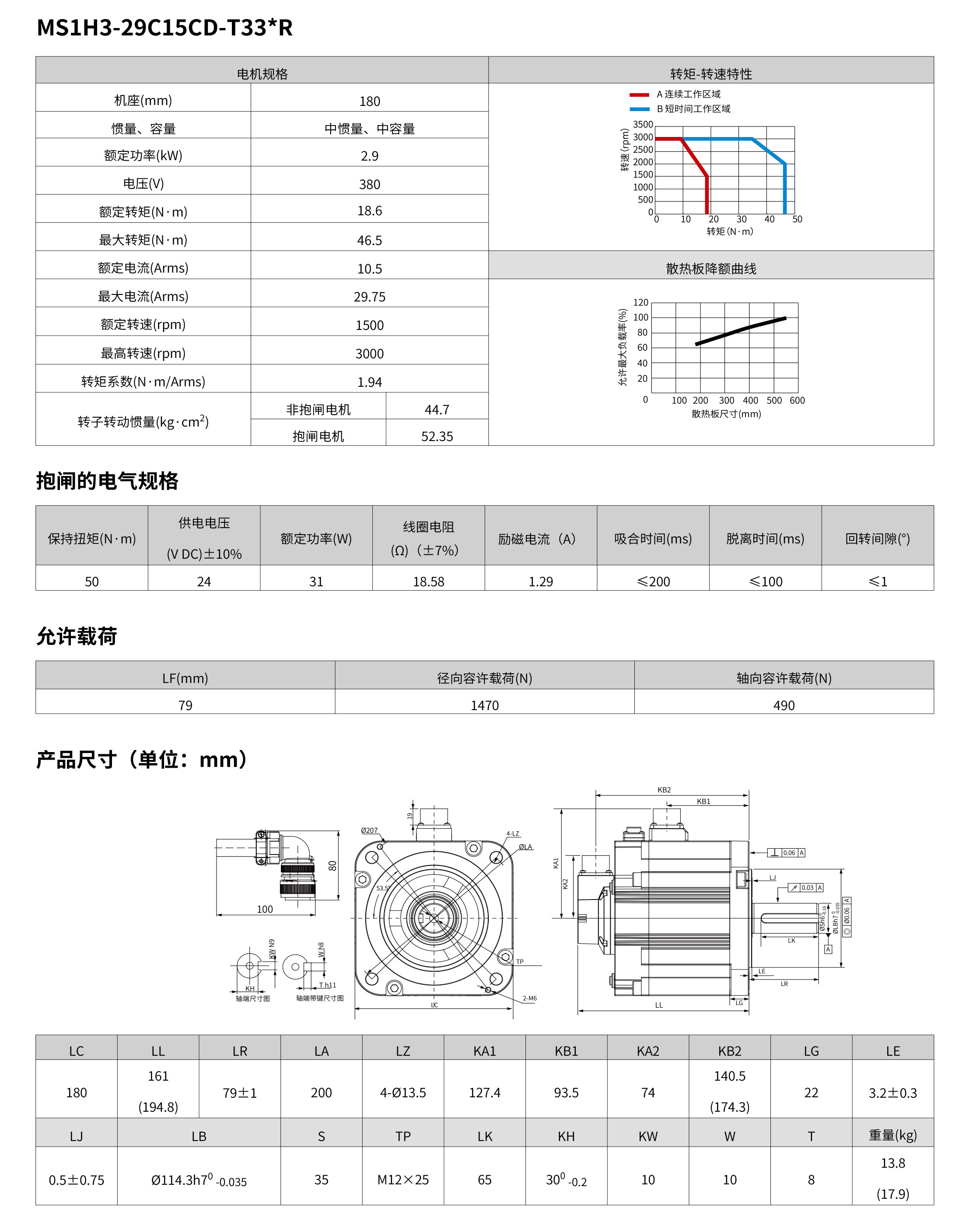

MS1H3-29C15CD-T331R MS1H3-29C15CD-T334R1802.9三相380VDT01210004

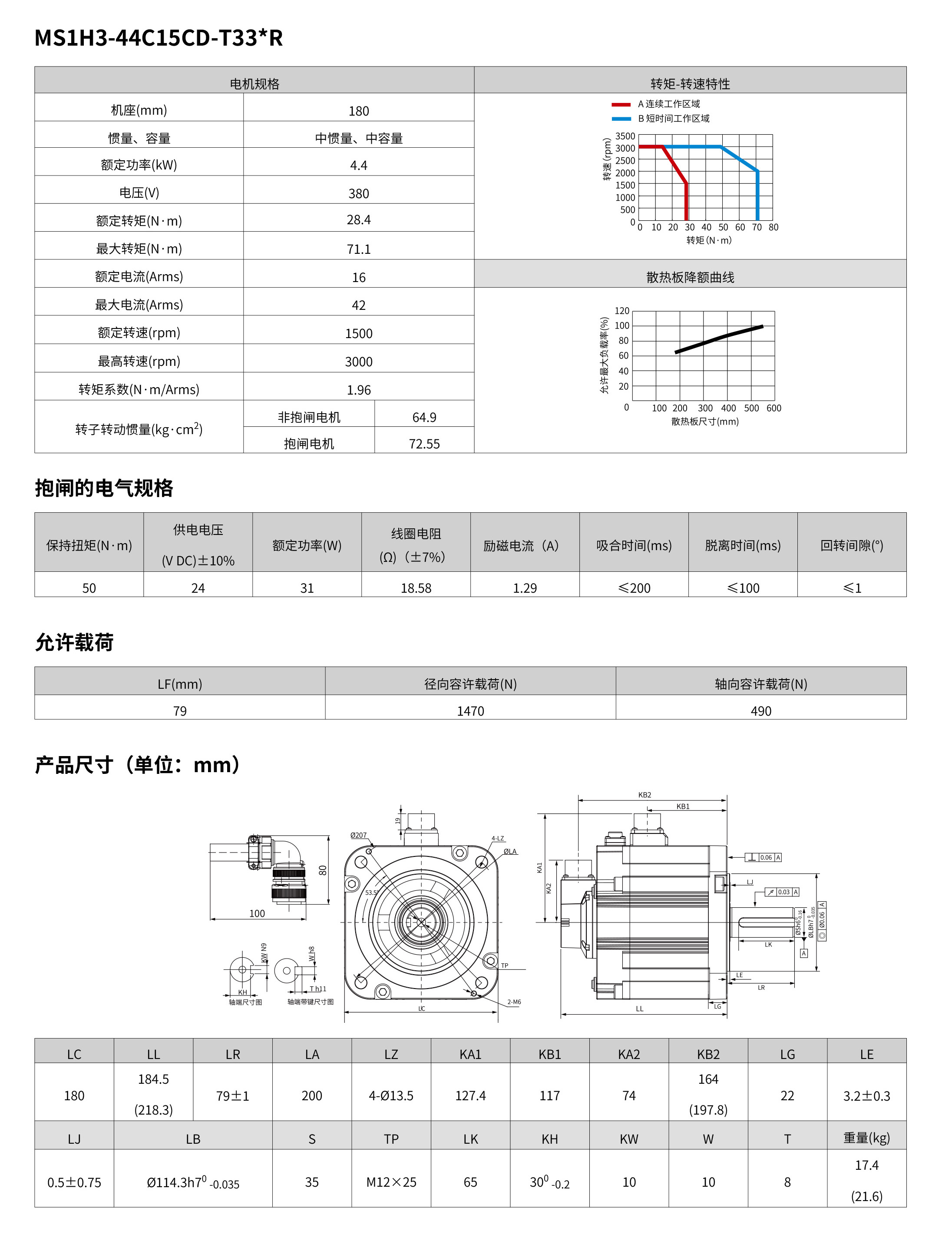

MS1H3-44C15CD-T331R MS1H3-44C15CD-T334R1804.4三相380VET01710005

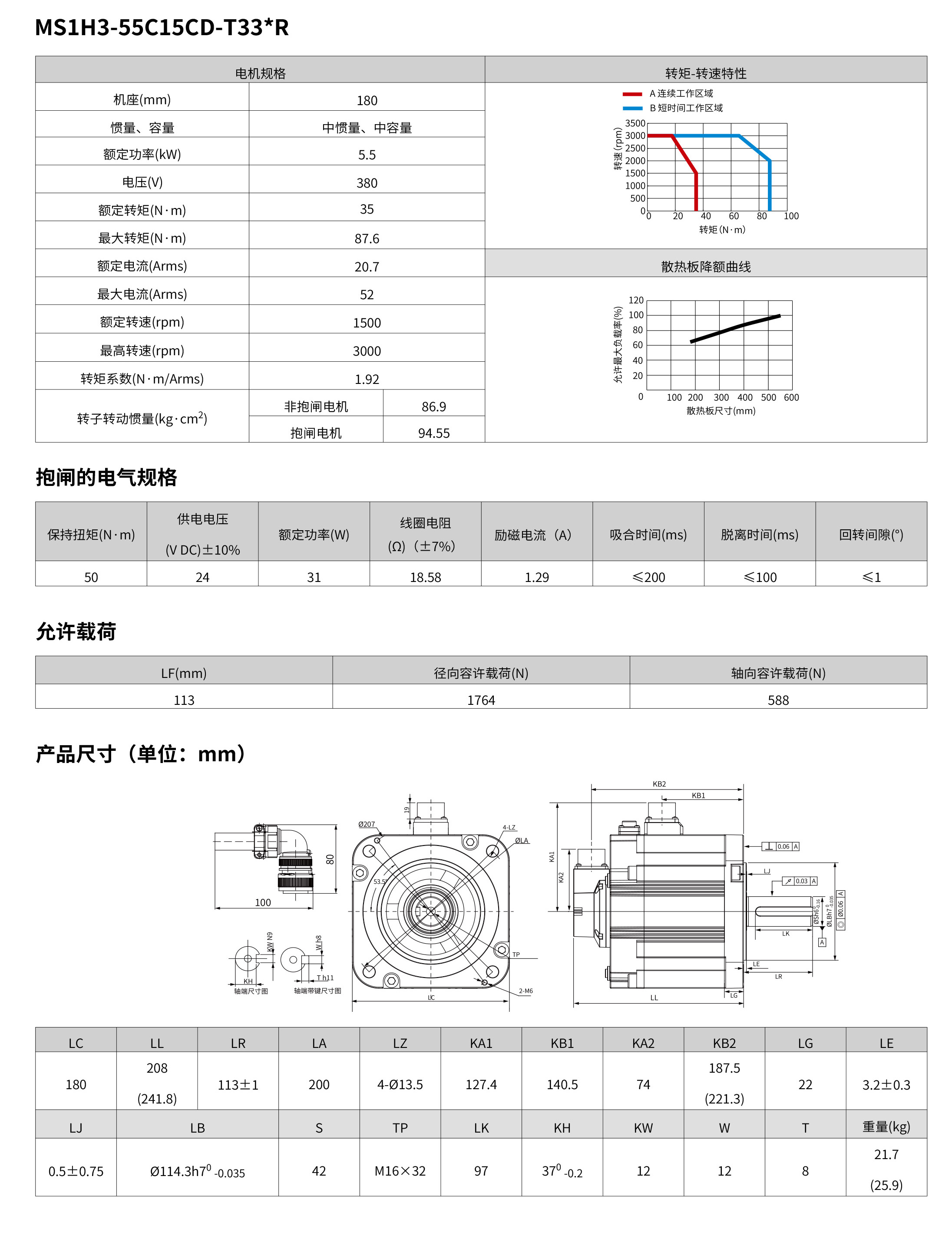

MS1H3-55C15CD-T331R MS1H3-55C15CD-T334R1805.5三相380VET02110006
MS1H3-75C15CD-T331R MS1H3-75C15CD-T334R1807.5三相380VET02610007
MS1H4(nN=3000rpm,nmax=6000rpm)系列額定值規格
MS1H4-05B30CB-T330R MS1H4-05B30CB-T332R400.05單相220VAS1R600002

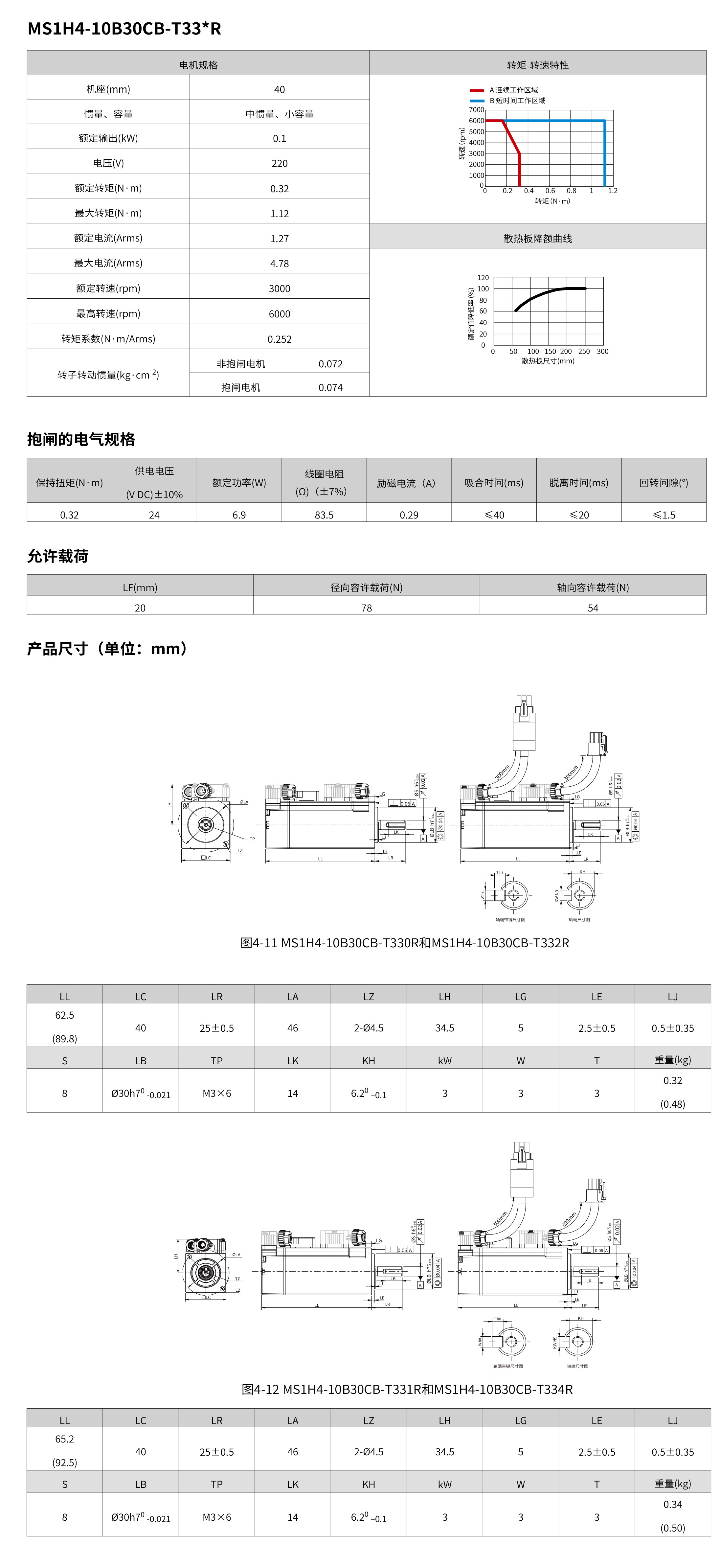

MS1H4-10B30CB-T330R MS1H4-10B30CB-T332R 400.1單相220VAS1R600002
MS1H4-05B30CB-T331R MS1H4-05B30CB-T334R400.05單相220VAS1R600002
MS1H4-10B30CB-T331R MS1H4-10B30CB-T334R400.1單相220VAS1R600002
MS1H4-20B30CB-T331R MS1H4-20B30CB-T334R600.2單相220VAS1R600002

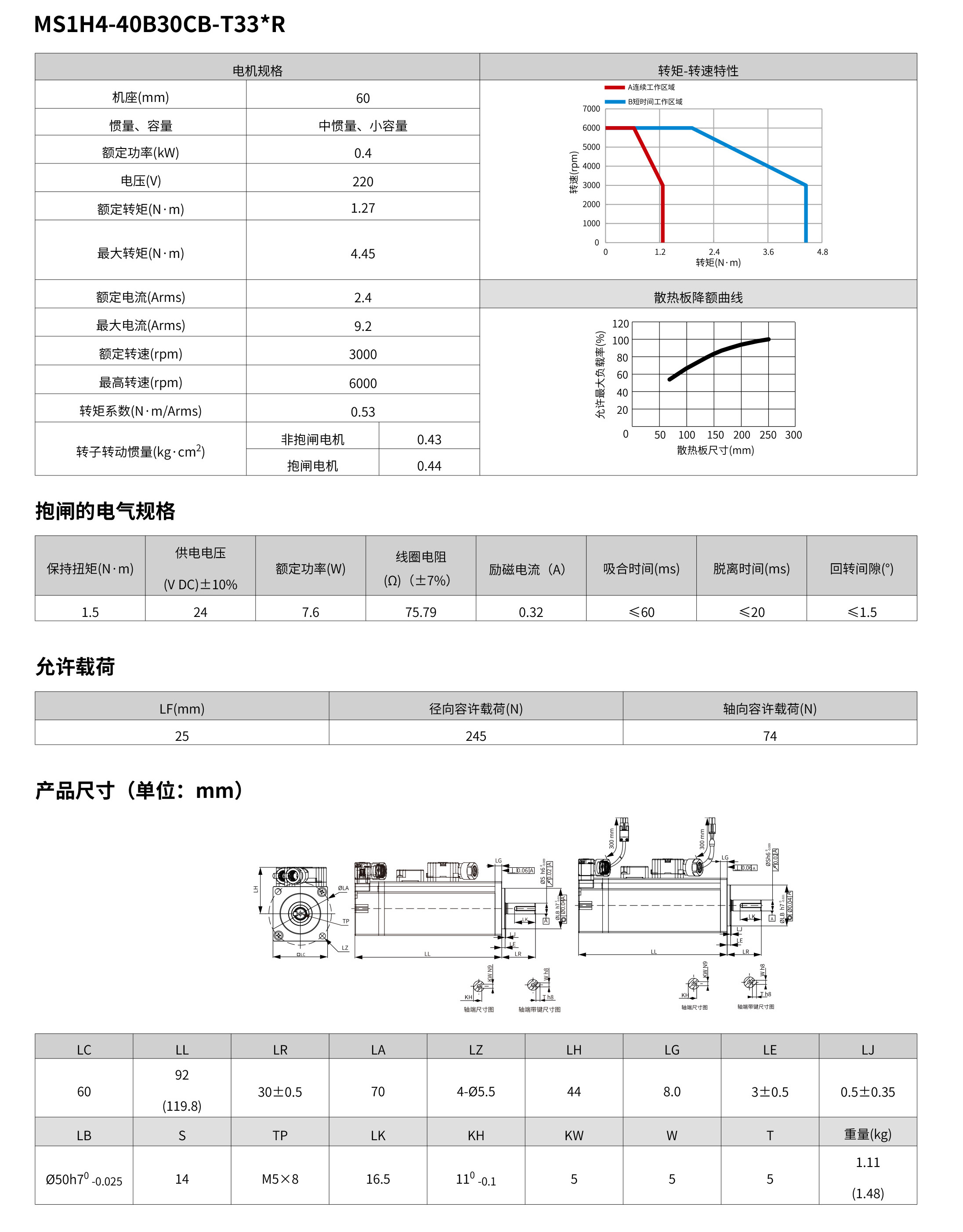

MS1H4-40B30CB-T331R MS1H4-40B30CB-T334R600.4單相220VAS2R800003

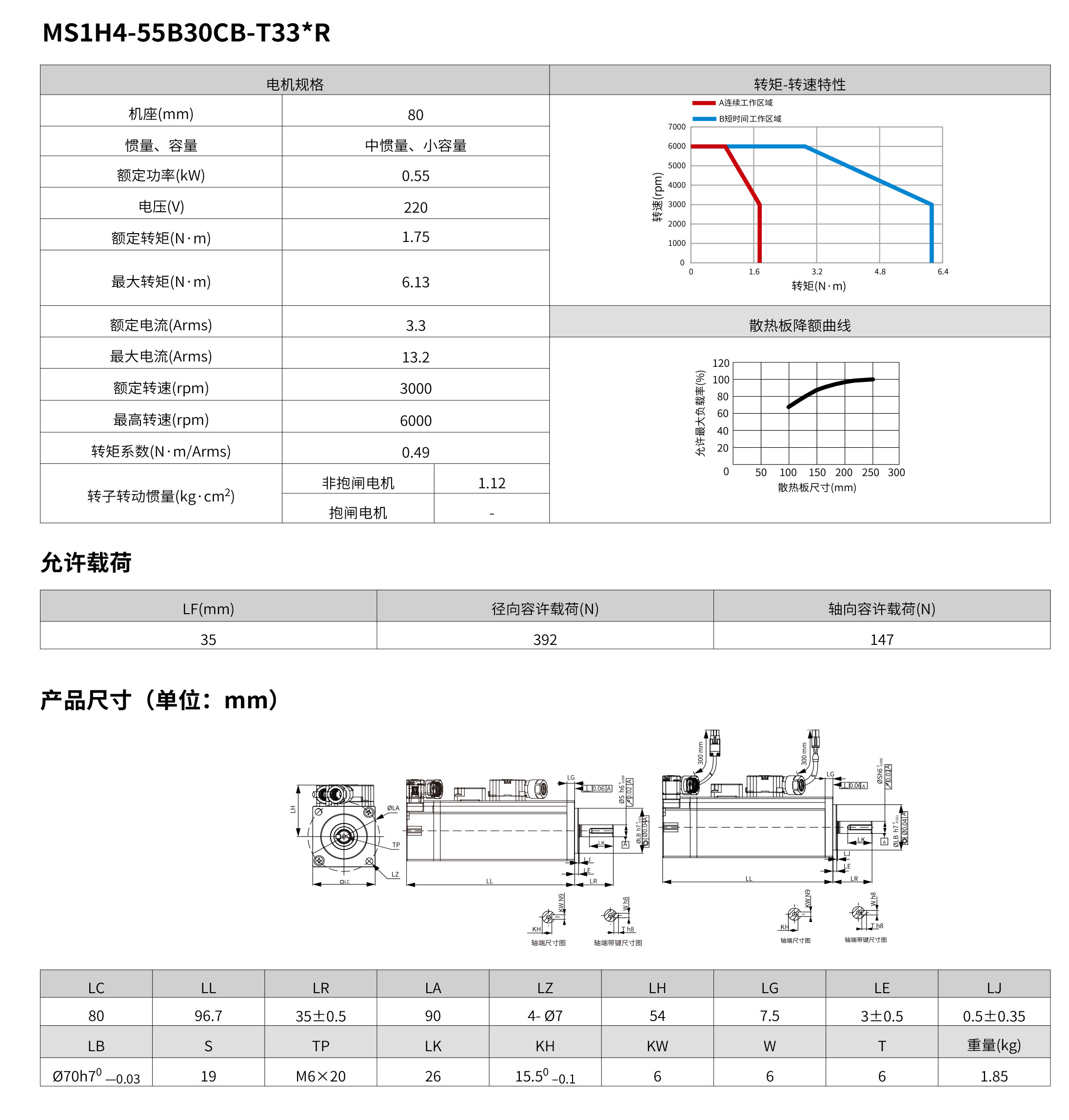

MS1H4-55B30CB-T331R -800.55單相220VBS5R500005

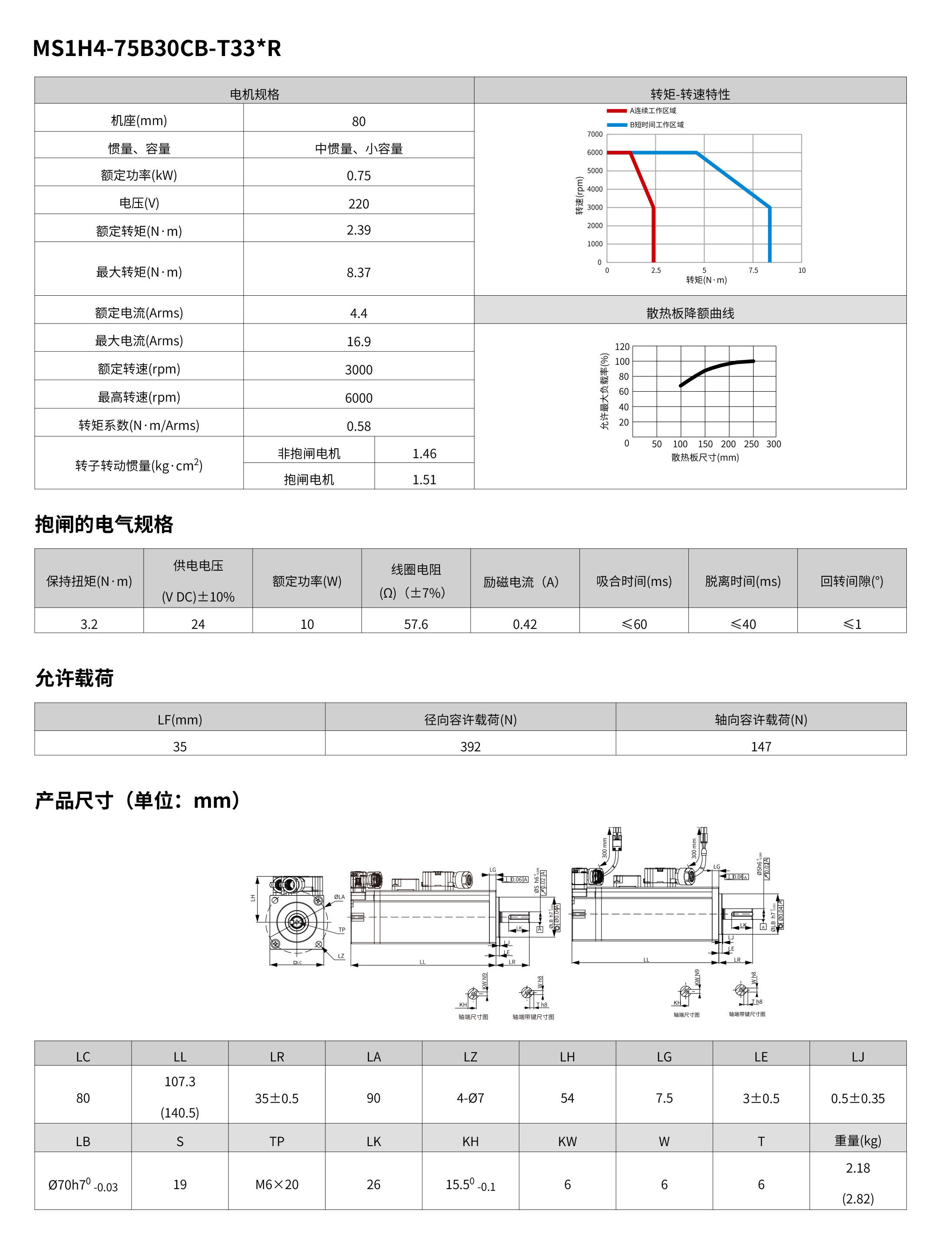

MS1H4-75B30CB-T331R MS1H4-75B30CB-T334R800.75單相220VBS5R500005

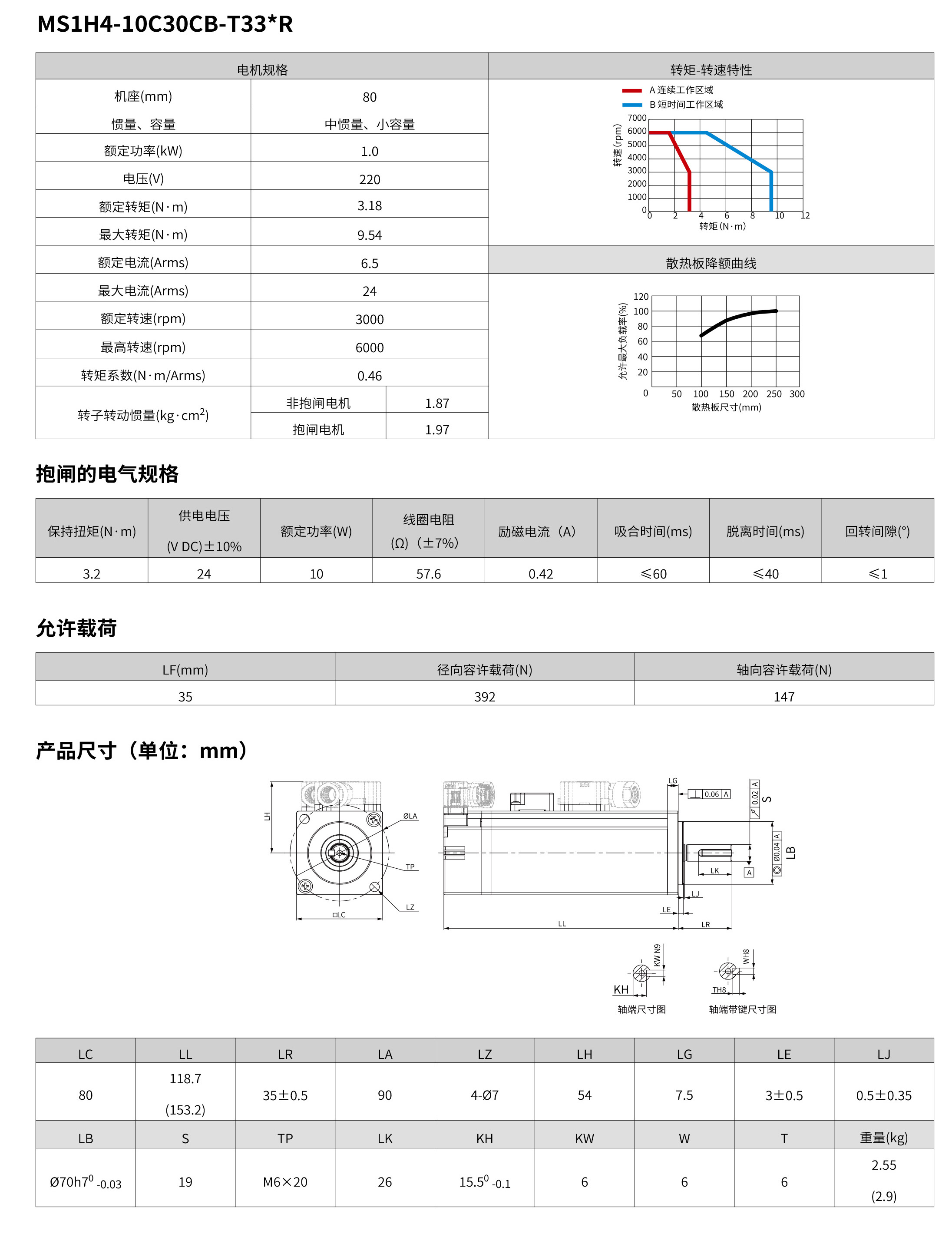

MS1H4-10C30CB-T331R MS1H4-10C30CB-T334R801單相/三相220VBS7R600006

說明

  • [1]帶T8R4驅動器請參考該型號的轉矩-轉速特性曲線。

  • [2]帶T017驅動器請參考該型號的轉矩-轉速特性曲線。

除了上述通用小功率伺服電機外,我們還提供通用大功率伺服電機、智能電批、專用伺服電機、防爆伺服電機、精密直驅電機、無框式直驅電機、工業永磁同步電機、防爆電機、步進電機等,具體請聯系我們的產品經理。相關下載:電機綜合選型手冊,MS1-R系列伺服電機選型手冊,MS1-R系列伺服電機安裝手冊

您可能感興趣的文章
