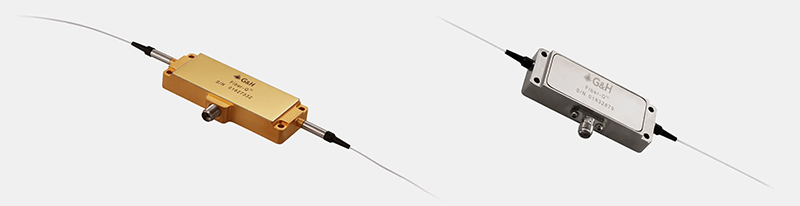

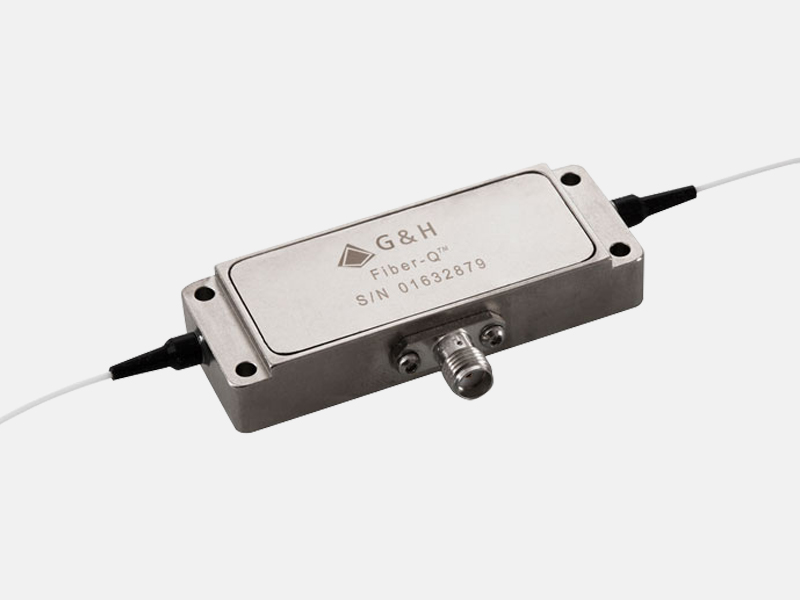

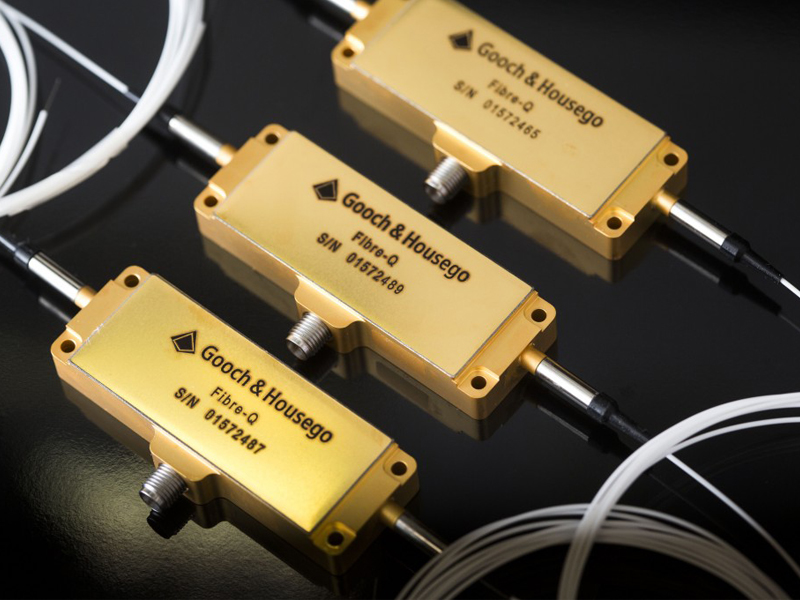

G&H Fiber-Q? 光纖耦合聲光調制器

光纖耦合聲光調制器為光纖和光纖耦合激光器的幅度調制提供了一種優雅而強大的解決方案，可以直接控制激光輸出的時間、強度和時間形狀。采用堅固的密封設計，采用緊湊、薄型封裝，非常適合輕松集成到全光纖和OEM系統，包括醫療激光系統。

光纖耦合聲光調制器(FCAOM)可以直接控制光纖激光器有源輸出的時間特性，從而提供更廣泛的脈沖形狀，通過光纖耦合調制器的一階衍射模式的光也會經歷頻移和光束偏轉。這使得我們的光纖耦合聲光調制器不僅可以用于調制，還可以用于激光器之外的應用，例如光學外差干涉儀。我們可見光波長的光纖耦合聲光調制器還可以在顯微鏡和流式細胞儀等生物醫學應用中實現更緊湊的全光纖設計。

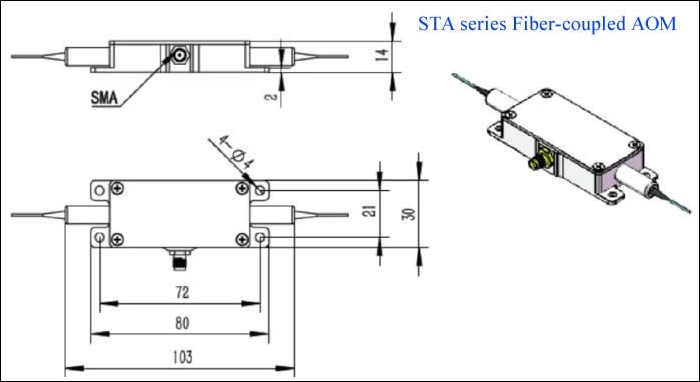

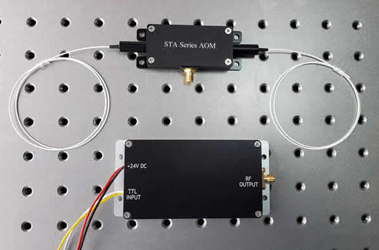

STA系列光纖耦合聲光調制器

主要技術參數

• 波長：1064nm

• 頻率：100MHz

• 平均光功率：5W

• 衍射效率：≥85% (自由空間 AOM)

• 耦合效率：≥75%  (光纖‐AOM)

• 插入損耗：< 1.2dB

• 透過率：>99.0%

• 返回損耗：>45dB

• 光纖類型：NUFERN10/125

• 光纖長度：>60cm

• 光纖終端：裸纖

• 駐波比：<1.3:1@120MHz

• 射頻連接器：SMA

• 射頻功率：2.0W

• 儲存溫度：‐20至+70℃

• 尺寸：103x30x14mm

訂購信息:  STA-WWW-FFF-TTT-JJJ-LLL

• STA是指 STA系列光纖耦合 AOM;

• WWW是指激光波長如：1064nm, 1550nm, 2000nm 等

• FFF是指驅動頻率如：100, 120, 150, 200MHz 等

• TTT是指光纖類型如：L06 (6/125型), L09  (9/125光纖), L10 (12/125 DCF 光纖),  L12 (12/125 DCF 光纖), P06 (PM98 光纖), P10 (PM10/125 DCF 光纖)等

• JJJ 是指means光纖護套輸入/輸出類型如：B (裸纖), L (900um散纖),  C (3nm散纖) 等

• LLL是指光纖長度（單位：米）.

例如：STA-1064-100-L10-B-1.

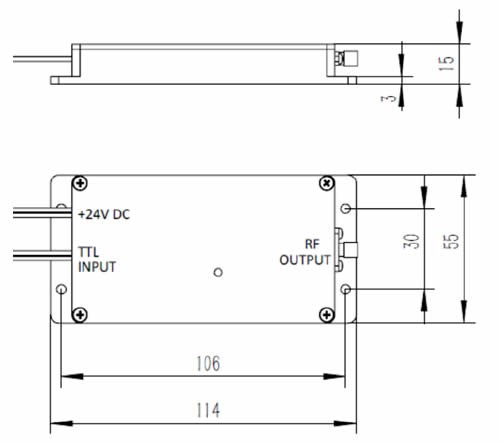

射頻驅動器

• 頻率：100MHz

• 電壓：24V

• 信號控制模式：TTL

• 高電平輸出電壓：> 25V

• 高電平峰值跳變電壓：< 1V

• 射頻功率：2.0 ±  0.2 W

• 延時范圍：60ns – 600ns

• 上升時間可調范圍：50ns‐500ns

• 尺寸：114x55x15mm

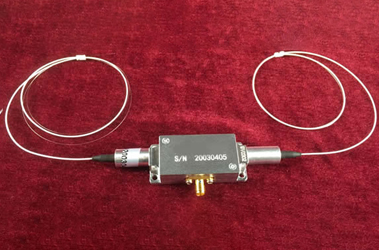

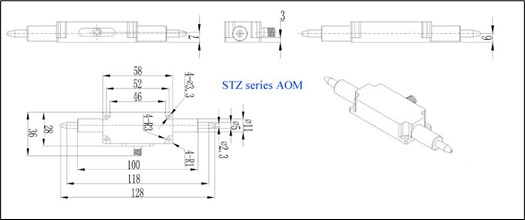

STZ系列光纖耦合聲光調制器

主要技術參數

• 波長：1064nm

• 頻率：100MHz

• 平均光功率：5W

• 衍射效率：≥85%(自由空間 AOM)

• 耦合效率：≥85%(光纖‐AOM)

• 插入損耗：< 1.6dB

• 透過率：>99.0%

• 返回損耗：> 45dB

• 光纖類型：NUFERN 10/125 GSF

• 光纖長度：>60cm

• 光纖終端：裸纖

• 駐波比：<1.3:1@120MHz

• 射頻連接器：SMA

• 射頻功率：1.8W

• 儲存溫度：‐20至+70℃

• 尺寸：128x36x14mm

訂購信息: STZ-WWW-FFF-TTT-JJJ-LLL

• STZ是指STZ系列光纖耦合 AOM;

• WWW是指激光波長如：1064nm, 1550nm, 2000nm 等

• FFF是指驅動頻率如：100, 120, 150, 200MHz 等

• TTT是指光纖類型如：L06 (6/125型), L09  (9/125光纖), L10 (12/125 DCF 光纖),  L12 (12/125 DCF 光纖), P06(PM98光纖), P10(PM10/125 DCF光纖)等

• JJJ是指means光纖護套輸入/輸出類型如：B (裸纖), L (900um散纖),  C (3nm散纖) 等

• LLL是指光纖長度（單位：米）.

例如： STZ-1064-100-L10-B-1.

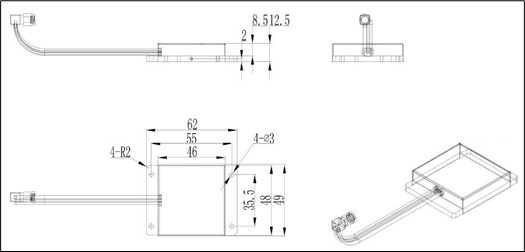

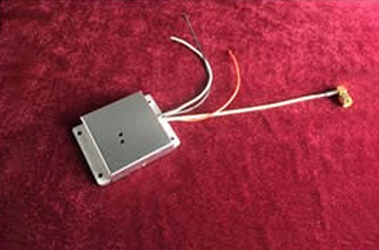

射頻驅動器

• 頻率：100MHz

• 電壓：15V

• 信號控制模式：TTL

• 高電平輸出電壓：>3.3V

• 射頻功率：1.8±0.1 W

• 延時范圍：60ns–600ns

• 上升時間可調范圍：250ns‐270ns

• 尺寸：62x49x12.5mm

備注：可按要求提供其他頻率
