可調鏡頭

使用莫爾透鏡可以改變光束的焦點（即鏡頭的焦距），也可以對變化距離的物體進行銳利成像。通過旋轉兩個DOE（衍射光學元件），透鏡的焦距會發生變化。

可調軸心鏡

我們的可調軸心鏡可輕易的產生高質量的類貝塞爾光束。通過旋轉兩個DOE（衍射光學元件）來調節光束的輸出參數。

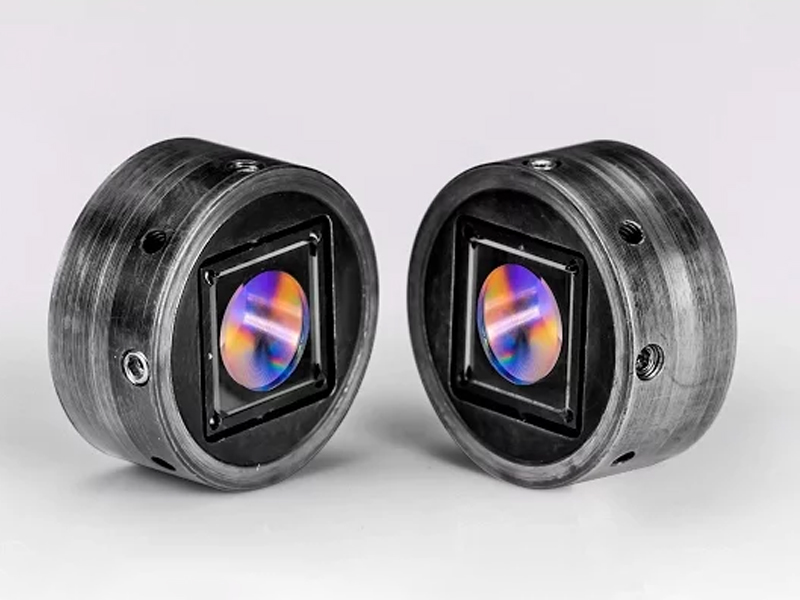

莫爾透鏡

莫爾透鏡是可調聚焦鏡領域的一項創新技術，與其他透鏡比較，它的優點如下：

• 適用于大功率應用

• 焦點在光軸上

• 緊湊設計（輕?。?/p>

• 可擴展的尺寸、波長和光焦度?

• 衍射極限分辨率（單色光）

• 光學特性可在大范圍內的連續、簡單和精確變化（例如D=±25 dpt）

兩個莫爾透鏡的組合可以用來制作可變放大倍數的鏡頭。也使其結構緊湊，小巧的變焦光學元件（特別適合用于智能手機或熱敏相機）

可調相移器和螺旋光束

通過特殊的DOE設計，可以產生可調諧的光學相移器。同樣的原理也可以用制造螺旋波陣面（OAM）。這種光束像一個具有波陣面擴展的螺旋形的螺旋波。

通過相互轉和DOE，相移器和螺旋束變換器可以很容易地調諧。

我們可為客戶選擇從紫外/可見光到紅外再到太赫茲波長的最佳基底。所有部件的孔徑可達25毫米。

應用領域和市場

• 成像：可用于攝像機、手機、可調眼鏡、人眼成像系統的輕型緊湊變焦光學系統

• 高功率：激光雕刻、打標和切割等高功率應用的掃描頭

• 激光投射：可調照明系統、燈具和頭燈、可變焦距汽車照明、掃描儀、投影儀、打印機等。

• 實驗室設備：可調多功能光學原型設備等。

• 科學前沿：激光光束整形和調制、光鑷和干涉儀中環形光束的產生等。

• 更多應用：熱成像、紅外成像、太赫茲輻射應用、變焦超聲透鏡

綜上所述：它既可以用于特殊的高端應用也適合眾多的低端大眾產品。實現光焦度補償，光學效率高達90%，減少色差，與“標準”光學元件（如玻璃透鏡）結合，可補償色散效應。

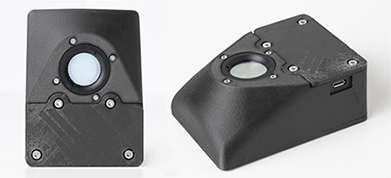

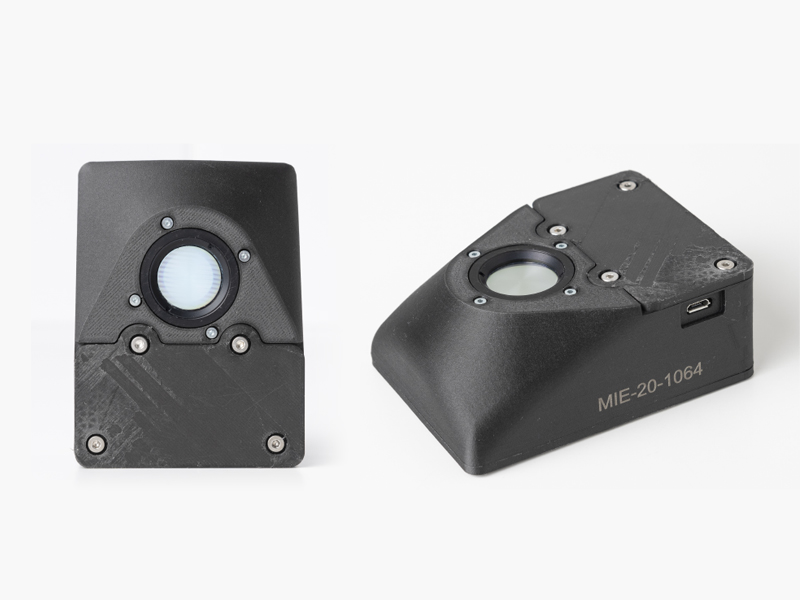

電動可調莫爾透鏡 MIE-20-1064

可電控調節衍射透鏡的光焦度。

光學參數：

• 波長: 1064 nm

• 可調焦距范圍：-75 到無窮大到 +75 mm到無窮大

• 屈光度可調范圍：-13.2到+13.2 Dpt

• 基材：熔融石英

• 偏振性：與入射光相同

• 鏡片類型：凸面到凹面

• 1064nm鍍膜

機械參數:

• 長度: 98mm

• 寬度: 73mm

• 高度: 38mm

• 重量: 250g

• 通光孔徑: 20mm

運行參數:

• 溫度： 15- 40oC

• 濕度< 80%R.H ( 31oC時).

性能：

• 行程360o

• 最快速度: 430 o/秒

• 雙向可重復性: 0.05 o

• 歸位重復性: 0.25 o

• 雙向精度: 0.4 o

• 齒隙: 0.013 o

• 編碼器分辨率: 143360 counts/rev

• 相對磁力編碼器: 0.0025 o/count

• 最小增量運動: 0.002 o

• 最小保持扭矩: 0.01 Nm

• 軸擺動: 0.014 o

• 最大總負載：50g

• 最小壽命：>600000轉

電氣參數:

• 電機類型：壓電電機

• 輸入直流電壓：4.5- 5.5 V

• 典型電耗（工作期間）：800 mA

• 典型電耗（待機期間）：800 mA

通信接口:

• 總線： Multi-Drop 3.3 V/5 V TTL RS232

• 旋轉板上的連接器：Picoflex R

• 接口板上的連接器: Picoflex, Micro USB, DC Jack [6.3mm OD (GND), 2.1mm ID (+5V)]

• 速度：9600 baud

• 數據長度（1個停止位，無奇偶校驗）：8位

• 協議數據格式：ASCII HEX

• 模塊地址和命令格式：助記符

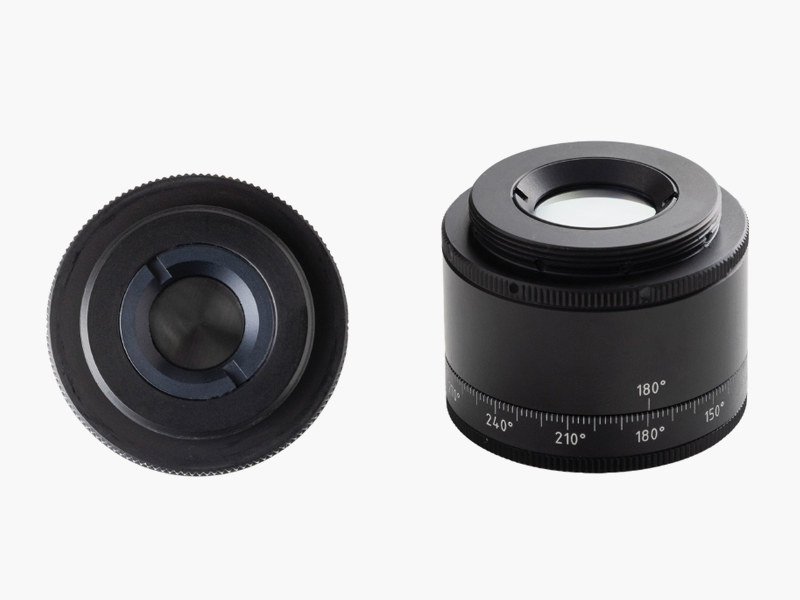

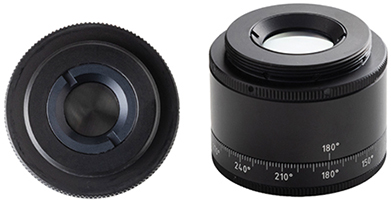

手動可調莫爾透鏡STD-MI-10-532

通過手動旋轉后環可以調節衍射透鏡的光焦度。

光學參數

• 波長: 532 nm

• 可調焦距范圍：-75 到無窮大到 +75 mm到無窮大

• 屈光度可調范圍：-13.2 到 +13.2 Dpt

• 基材：熔融石英

• 偏振性：與入射光相同

• 鏡片類型：凸面到凹面

• 400-700nm鍍膜

機械參數

• 外殼直徑: 32mm

• 外殼厚度: 26mm

• 重量: 50g

• 通光孔徑: 10mm

• 調節范圍:連續的

• 接口:螺紋C接口

• SM1適配器:是

運行參數

• 溫度： 15- 40oC

• 濕度: 20-90 %R.H

應用領域和市場

• 成像：可用于攝像機、手機、可調眼鏡、人眼成像系統的輕型緊湊變焦光學系統

• 高功率：激光雕刻、打標和切割等高功率應用的掃描頭

• 激光投射：可調照明系統、燈具和頭燈、可變焦距汽車照明、掃描儀、投影儀、打印機等。

• 實驗室設備：可調多功能光學原型設備等。

• 科學前沿：激光光束整形和調制、光鑷和干涉儀中環形光束的產生等。

• 更多應用：熱成像、紅外成像、太赫茲輻射應用、變焦超聲透鏡

綜上所述：它既可以用于特殊的高端應用，也適合眾多的低端大眾產品。實現光焦度補償，光學效率高達90%，減少色差，與“標準”光學元件（如玻璃透鏡）結合，可補償色散效應。

• 光學效率高達90%：由于其高效率，該透鏡還可用于大功率激光器（切割、雕刻等）。

• 結構緊湊小巧的設計：相較于傳統光學元件小巧緊湊很多，可以使用在空間狹小的地方。

• 大的光功率范圍：光學特性在大范圍內連續、簡單、精確變化（如D=±25 dpt）。

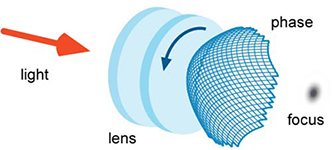

可調鏡頭

莫爾透鏡可以實現動態聚焦。應用范圍包括：

• 智能手機、無人機、微型攝像機以及紅外攝像機的自動對焦或變焦光學系統

• 體積成像和3D激光處理

• 用于汽車工業、條形碼掃描和太赫茲應用的可調透鏡

• 眼科用變焦透鏡

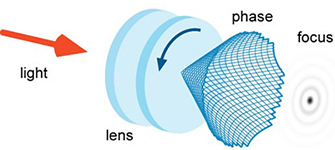

可調軸心鏡

利用莫爾透鏡生成可調軸心鏡，以動態調節自愈光束。應用范圍包括：

• 細胞等微米級結構的動態捕獲

• 激光加工鉆孔時產生可變自愈光束或光環

• 成像過程中的適應景深

• 激光手術中的動態光束調制

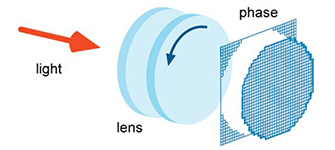

可調相移器

利用莫爾透鏡原理可實現無窮遠相移器。應用范圍包括：

• 高精度光譜學中的移頻器

• 干涉測量中的相位控制

• 光學相干層析成像

• 原子俘獲和量子操縱

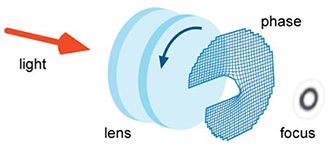

可調螺旋光束

利用莫爾透鏡，可以調整階梯狀相位前沿的陡度以產生直徑可變的環形焦點。應用范圍含蓋：

• 捕獲和旋轉微米級結構，如電池

• 在光學顯微鏡下可變地突出物體邊緣

• 激光加工中的可變尺寸鉆環

• 通過動態波束復用提高通信系統的比特率

問與答

1．可變焦莫爾透鏡片的優點是什么？

可變焦莫爾透鏡片是由一對特殊結構的衍射光學元件，通過標準光刻技術制造。相較于其他液體、光聲或納米材料技術，此鏡片設計和結構更加簡單。簡單的結構也使莫爾透鏡對溫度變化不敏感還具有抗振動性能。

這種基板很薄，重量也輕，可以由多種材料制成，同時還包括紫外或紅外光譜范圍的材料。它是通過簡單的旋轉平板來實現較寬焦距范圍內的聚焦，在單色照明下產生無像差的光斑。

2．可變焦莫爾透鏡片的缺點是什么？

• 色差強

• 當光功率增加，透鏡效率降低

• 僅在特定波長下運行最佳

• 最大通光孔徑受限（約20mm）

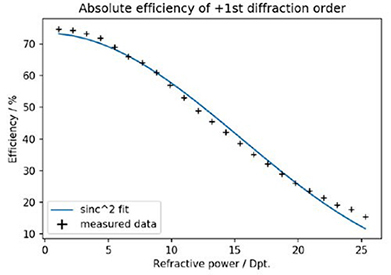

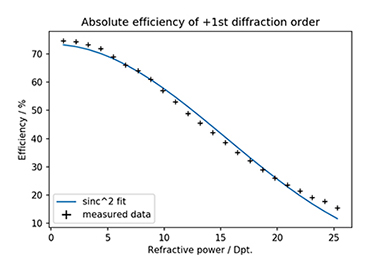

3．可變焦莫爾透鏡片的效率是多少？

莫爾透鏡的一階衍射效率n1取決于所選的扭轉角θ，由此得到相應的光焦度：n1=（sinc（θ?2））2（1）。
總效率是衍射效率和透射效率nt 的乘積，約為96%。對于45°的扭轉角，衍射效率約為65%，因此總效率約為62%。

4．可變焦莫爾透鏡是如何制造的？

可變焦莫爾透鏡的單個衍射光學元件的表面結構由標準光刻技術制作產生。它們合成的一對元素產生可以連續調整以創建連續可變的焦距的菲涅耳區。

5．偏振如何影響性能？

可變焦莫爾透鏡的性能與偏振無關。

6．客戶定制的可變焦莫爾透鏡需要提供什么相關參數？

要定制一個可變焦莫爾透鏡，需要知道以下參數：

• 透鏡尺寸（直徑、方形等）

• 通光孔徑

• 最大厚度

• 所需焦距范圍

• 工作波長范圍

• 最大光焦度時所需的效率

7．可變焦莫爾透鏡能提供多大的光焦度范圍和數值孔徑？

如果DOE表面的光刻處理單元在波長范圍內（紫外到紅外范圍內），可變焦莫爾透鏡的光焦度（D）計算如下：D=θ?Aπ（2）。這里θ，代表DOE的當前扭曲角，A表示透鏡的通光孔徑。式（1）表明，對于±90o（θ=±π?2）的扭轉角，可變焦莫爾透鏡的衍射效率大于80%。這種帶孔徑的莫爾透鏡的光焦度范圍，如下所示：D=±1?（2A）=±25 Dpt。這意味著可變焦距莫爾透鏡的光焦度與光圈成反比。NA在其光焦度的整個調制過程中是恒定值（在上述示例中，NA＝0.24）。

8.有哪些波長的莫爾透鏡提供？

可變焦莫爾透鏡可用于從紫外到紅外的波長。DOE的莫爾圖案需要針對特定的波長進行設計；當結構高度等于設計波長的整數倍（2π相移）時，可以獲得最大的效率。DOE設計中的限制因素是基底的傳輸特性。熔融石英通常用于紫外或可見光，而紅外應用通常會選擇鍺。
