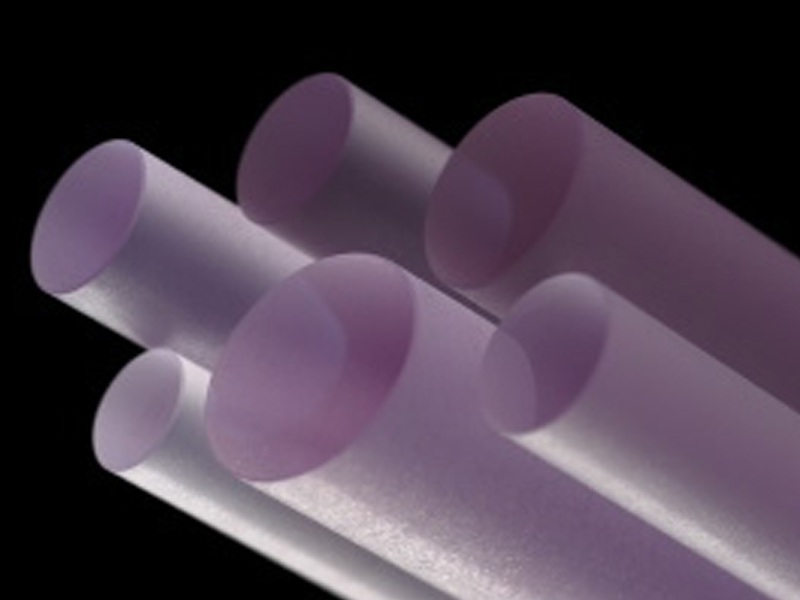

Nd:YAG單晶是重要的激光晶體,,是固體激光器發出激光的核心元器件。Nd:YAG晶體激光波長1064nm,其優點是:低泵浦閾值、高效率、低損失、具有高光束質量、熱傳導性好、穩定的化學和機械特性,廣泛應用于工業、醫療和科學領域。
我們一站式供應各種類型的Nd:YAG晶體,YAG晶體棒,釔鋁石榴石晶體,激光晶體,可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務,歡迎聯系我們的產品經理!
Nd:YAG晶體是目前綜合性能較為優異的激光晶體。激光波長1064nm,廣泛用于軍事、工業和醫療等行業。其優點是:低泵浦閾值、高效率、低損失、具有高光束質量、熱傳導性好、穩定的化學和機械特性。
應用:固體激光器

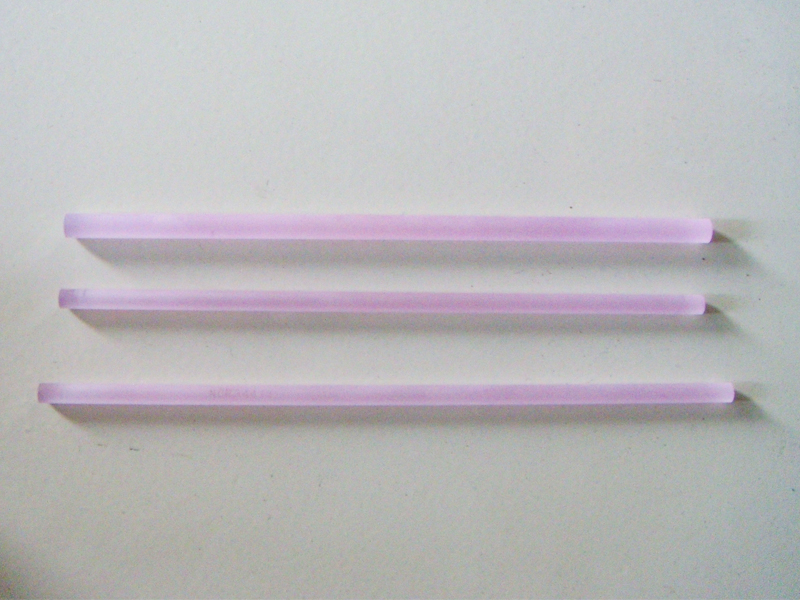

直徑(mm) | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 10 |
長度(mm) | 50 | 60 | 110 | 50 | 60 | 110 | 110 | 140 | 150 | 110 | 150 | 160 |
備注:如需其它規格,請聯系我們。
化學式 | Nd3+:Y3Al5O12 |
晶體結構 | 立方晶系 |
摻雜濃度百分比 | 0.5-2.3% |
晶體取向 | <100>,<111> |
晶格常數,A | 12.01 |
密度,g/cm3 | 4.56 |
熔點,oc | 1950 |
介電常數 | 11.7 |
莫氏硬度 | 8.5 |
熱膨脹系數 | 7.8X10-6Xok-1,<111>8.2X |
8.210-6Xok-1,<100> | |
25oc導熱系數,WXcm-1Xok-1 | 0.14 |
1064nm散射損耗,nm,cm-1 | 0.003 |
激光波長,nm | 1064 |
1μm折射率 | 1.82 |
激光長度 | 自發熒光 | 激光躍遷 |
0.946μm | 255μs | 4F3/2-4I9/2 |
1.064μm | 255μs | 4F13/2-4I11/2 |
1.123μm | 255μs | 4F3/2-4I11/2 |
1.319μm | 255μs | 4F11/2-4I13/2 |
材料 | 摻釹釔鋁石榴石 |
摻雜等級 | 0.5-2.3% |
摻雜濃度 | ±0.1% |
定向 | <111>晶向 |
端面與軸向垂直度 | ±5o |
直徑公差 | ±0.05mm |
長度公差 | ±0.5mm或客戶自定義 |
平行度 | ≤10′ |
垂直度 | ≤5′ |
波前畸變 | λ/8 @ 633nm |
平面度 | λ/10 @ 633nm或客戶自定義 |
表面光潔度 | 10—5 |
Barrel Finish | Grinded or polished |
通過孔徑 | 90% |
倒角 | ∠0.15mmX0.450 |
鍍膜 | AR膜剩余反射R∠0.25%@2940nm或客戶自定義 |
