超透鏡(Metalens)是指具有超越衍射極限的聚焦能力和捕捉光信號的能力的透鏡，是一種二維平面透鏡結構，利用人造亞波長單元結構在傳統介質上進行波前調控的光學器件，超透鏡擁有體積更薄、重量更輕、成本更低、成像更好、更易集成的優點，為緊湊集成的光學系統提供了潛在的解決方案。并且可通過調整結構的形狀、旋轉方向、高度等參數實現對光的偏振、相位和振幅等屬性進行調控。其特點是可以彌補普通透鏡受衍射極限的限制，相比普通透鏡，超透鏡體積更小、重量更輕、成本更低、一致性更好。一片超透鏡就能替代多片傳統透鏡，因此超透鏡可以廣泛應用在攝影攝像、AR/VR、航空航天、智能汽車、顯微成像、以及無人機和機器人領域。
我們一站式供應各種類型的平面透鏡，超透鏡，超構透鏡，衍射透鏡，微透鏡，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！

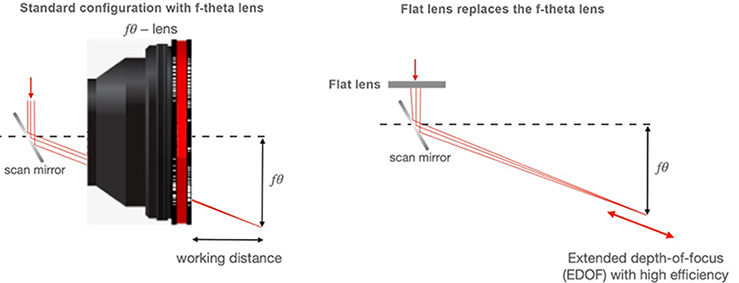

我們的平面透鏡非常適合激光加工，它們提供了很長的焦深，可以很容易地精確標記各種非平面的物體。無論你是需要用序列號標記金屬零件，還是需要將塑料零件焊接在一起，這個鏡頭都會讓工作變得簡單，它是新一代超輕、低成本、高性能的超透鏡。我們的鏡頭非常適合需要在長焦深上獲得高分辨率的應用。每個鏡頭都很小巧，很容易集成到您的系統中。它還可定制任何激光波長和光束直徑，非常適合您的需求。我們的鏡頭通過光刻工藝精心制作，每次都能提供最佳效果。使用我們的透鏡，您可以體驗到各種激光加工的精度、質量和可靠性的提高。我們創造了一種先進的光學表面設計技術，能夠實現超輕、低成本和高性能的超透鏡。我們在光學設計和高精度批量制造方面的專業知識使我們能夠提供傳統折射、衍射或超透鏡方法無法實現的光學性能和能力。
平面透鏡非常適合激光加工，它們提供了很長的焦深，可以輕松精確地標記各種非平面物體。無論你是需要用序列號標記金屬零件，還是需要將塑料零件焊接在一起，這個鏡頭都會讓工作變得簡單。
該鏡頭具有以下優點：
擴展焦深（>75 mm）
出色的PSF性能
超低輪廓
低成本、大批量生產
可定制任何激光波長的平面透鏡
耐受高激光通量
規格：
| 光學規格 | |
| 波長 | 1064nm |
| 焦距EFL | 195-270mm |
| 焦深DOF（擴展） | 75mm |
| 透鏡直徑 | 3mm |
| 傳輸效率 | >90% |
| 耐受高激光功率 | |
| 機械規格 | |
| 直徑 | 3mm |
| 厚度 | <1mm |
| 重量 | <1克 |
| PSF光斑大小（FWHM） | |
| 距鏡頭195mm | 78μm |
| 距透鏡225mm | 103um |
| 距鏡頭270mm | 98um |

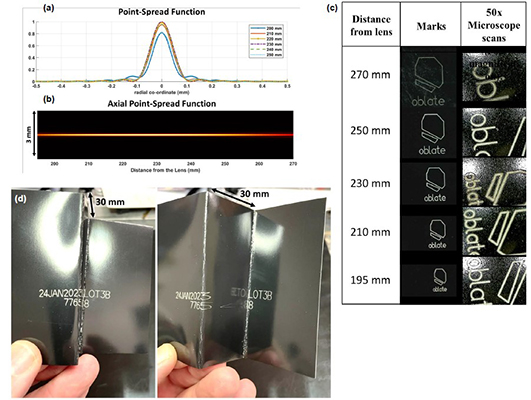

超長焦深（EDOF）平面透鏡的性能如下圖所示。在圖 (a) 中，計算得出的點散射函數（PSF）顯示了擴展焦深范圍內的良好聚焦效果。計算出的 Point-spread function (PSF) 與鏡頭距離的函數關系也顯示在圖中。圖 (c) 右側顯示了距離鏡頭 195 - 270mm的標準黑卡標記測試以及標記的顯微鏡放大（50倍放大率）。目標距離發生變化時沒有進行重新對焦。雖然由于工作距離的原因，標記的大小有所變化，但光斑的大小保持一致。在圖最下方的照片中，在一張折疊的卡片上進行了標準黑卡標記測試，卡片的兩個表面相距30mm。兩個表面上的標記都清晰明確。
訂購號：
STOB-EDF-WW-XX-YY
WW : 波長（Wavelength）
XX : 焦距 (EFL)
YY :焦深（Depth of field）
例如：STOB-EDF-1064-195-55
波長 = 1064nm
EFL =>195mm
焦深 = 55mm
下表顯示了我們的一些產品參數的范圍：
| 波長 | EFL | DOF | 直徑 | 光斑大小 |
| 355 nm | 25 - 100 mm | 25, 50 mm | 3 - 6 mm | 25 - 250 um |
| 532 nm | 25 - 100 mm | 25, 50 mm | 3 - 6 mm | 25 - 250 um |
| 1064 nm | 25 - 100 mm | 25, 50 mm | 3 - 6 mm | 25 - 250 um |
| 10.6 um | 25 - 100 mm | 25, 50 mm | 3 - 6 mm | 50 - 250 um |
訂購超透鏡時，請告訴我們您對激光波長、有效焦距、焦深、光束直徑、聚焦光斑直徑和數量的要求。

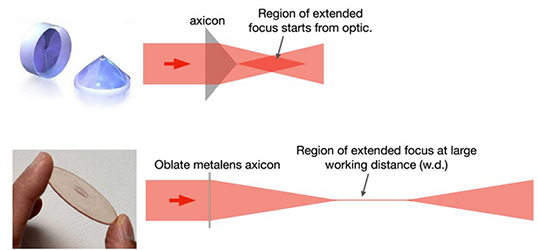

我們是軸錐超透鏡的獨家制造商，適用于需要在擴展焦深上獲得高分辨率的應用。應用包括激光打標、機械加工、焊接、顯微鏡、成像和眼科。
這種鏡片具有以下優點：
擴展聚焦深度（例如，>70mm）
不需要緩慢且昂貴的調焦結構
相對于傳統軸錐鏡更長的工作距離（可能大于250mm）
在擴展焦深 (DOF) 范圍內峰值強度均勻
高效率和衍射極限光斑尺寸。
低成本、薄（<1mm）和輕（1g）
可定制任何激光波長和光束直徑
耐受高激光通量
以下透鏡規格代表了我們的軸錐超透鏡的技術能力。其他規格請聯系我們。
| 產品型號 | STOB-1064-6-280 |
| 波長 | 1064nm |
| 直徑 | 6mm |
| EFL | 280mm |
| DOF (extended) | 50mm |
| 光斑直徑 (FWHM) | <67 μm |
| 光軸方向光強變化 | +/- 10% |

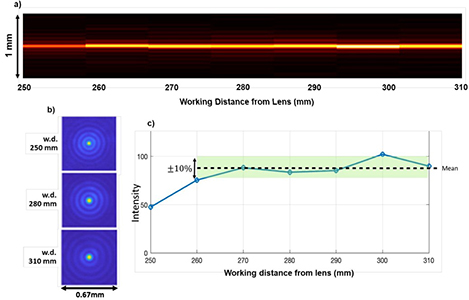

實驗數據
a） 軸向點擴散函數
b） 距透鏡三個距離處的點擴散函數，
c） 軸上光斑的峰值強度。沿工作距離的變化為+/-10%
| 零件編號 | STOB-10.6-8-64 |
| 波長 | 10.6μm |
| 直徑 | 8mm |
| EFL | 64mm |
| DOF（擴展） | 16mm |
| 光斑大小（FWHM） | <85μm |

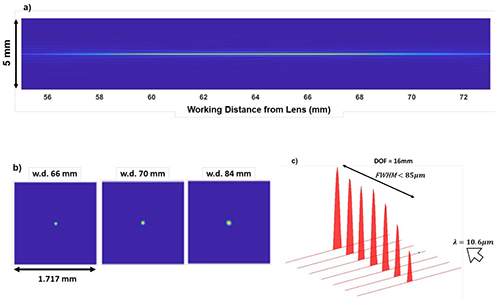

實驗數據和軟件仿真
a） 軸點擴散函數的軟件仿真
b） 點擴散函數在距透鏡三個距離處的實驗數據
c） 實驗數據顯示了測量的焦深和光斑大小的FWHM。
我們設計并制造了一種超低輪廓衍射超透鏡，適用于需要擴展視野的應用。該技術具有以下優點：
80度視野
出色的PSF性能
超低TTL（<2.5毫米）
低成本、大批量生產
可定制任何波長
以下鏡頭規格代表了我們的紅外超透鏡技術能力。請聯系我們了解定制要求和設計能力。
STOB系列大視場紅外TOF超透鏡技術參數
| 光學規格 | |
| 波長 | 850納米 |
| 焦距EFL | 1.5mm |
| 視場FOV | 80度 |
| 光斑大小（FWHM） | 衍射極限 |
| 透鏡直徑 | 0.42毫米 |
| 傳輸效率 | >90% |
| 機械規格 | |
| 直徑 | 0.42mm |
| 厚度 | <1mm |
| 重量 | <1克 |
| 光斑大小（FWHM） | |
| 0度 | 7.3um |
| 40度 | 10.7um |
| 80度 | 22.4um |
大視場TOF超透鏡的性能如下所示，點擴散函數（PSF）在850nm處。PSF在80度的整個視場中顯示出高性能聚焦。
訂購號：
STOB-LFV-WW-XX-YY
WW : 波長
XX : 焦距 (EFL)
YY : 視場(FOV)
示例：
STOB-LFV-1064-2-70
Wavelength = 1064nm
EFL = 2mm
FOV = 70 degree
我們設計并構建了一個自由形式的衍射微透鏡陣列，適用于3D積分成像的多種應用，包括：
防偽技術
物理安全
3D顯示
光場相機
波前傳感器
光纖耦合

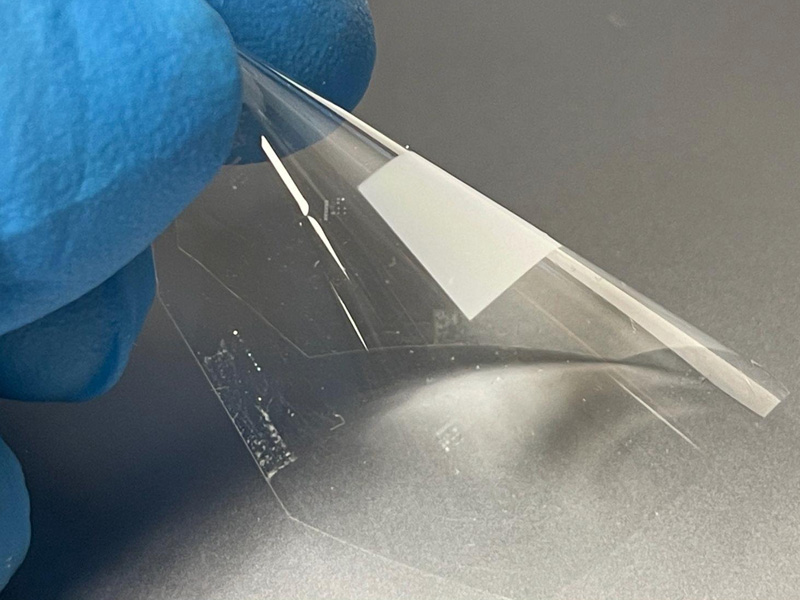

用于成像應用的柔性基板上的聚合透鏡的微透鏡陣列。 （微透鏡間距=70μm，f數：f/0.5，基板厚度40μm）
使用超透鏡微透鏡陣列和高分辨率彩色打印演示的整體成像。當印刷品加上微透鏡陣列傾斜時，三維圖案和顏色發生變化。此演示在文檔安全方面有應用。
STOB系列超透鏡技術的主要優勢：
低f#（0.5及以上）
擴展焦深，堅固耐用
可見光、近紅外或長波紅外的寬帶性能
100%填充因子
具有超低外形的靈活設備
使用納米壓印光刻技術實現低成本、大批量生產
簡化對齊
