在整個機器視覺行業，讓產品在相機下保持對焦或快速掃描不同距離的各種物體一直是一個挑戰。這可能導致需要額外的機械師或在不同的工作距離使用多個攝像頭、額外的光源以及成本和功耗的急劇增加。我們的焦點可調液態鏡頭為應對這些挑戰提供了一種多功能、緊湊且經濟高效的解決方案。由于沒有平移機制，可調焦液態鏡頭可以在幾毫秒內對焦，確保穩健性和可靠性，使用壽命長達數十億次。

優勢

• 毫秒級快速對焦

• 工作距離范圍大

• 更快的系統安裝

• 遙控對焦

• 長壽命（>1B 周期）

應用

• 質量控制（例如液體、電子產品、瓶子、LCD、PCB、IC、CCM）

• 包裹分揀、裝箱、碼垛

• 條碼讀取

• 機器人視覺

• 3D圖像堆疊

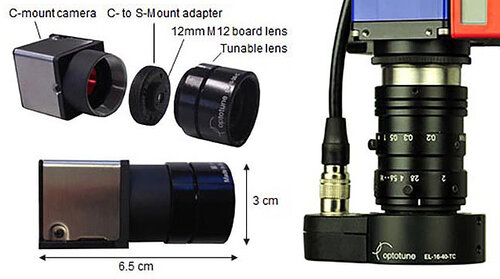

前置鏡頭配置

8到50mm焦距的視覺系統允許液體鏡頭安裝在前面，提供從無限遠到100mm的寬焦距范圍。對于極其緊湊的系統，可以將液體鏡頭與M12板卡鏡頭直接結合在C接口相機上，從而實現極其緊湊和節省空間的設計。

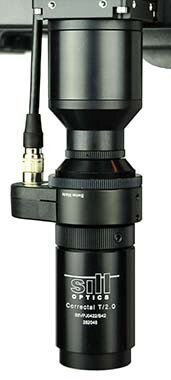

后鏡頭配置

液態鏡頭可以放置在相機和成像鏡頭之間。在C接口鏡頭的情況下，液體鏡頭充當墊片，使焦距為35mm或更長的鏡頭有可能滿足微距應用的需求。在M42接口鏡頭的情況下，液體鏡頭在法蘭焦距內有空間，可以聚焦到無限遠。與前鏡頭配置相比，后鏡頭配置提供高達30mm的大像圈、更好的分辨率和焦平面的可重復性以及更小的工作距離范圍。

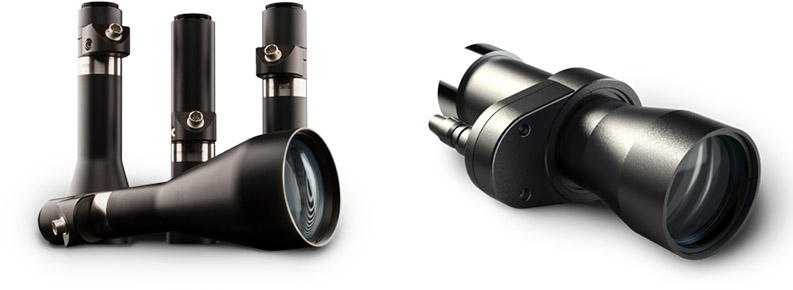

遠心鏡頭

當液體鏡頭直接放置在孔徑光闌之后時，遠心鏡頭的性能最佳。有多種此類設計可供選擇，放大倍數范圍為0.13X至4X。在這種配置中集成液體鏡頭通常會將景深增加100倍，例如在1倍放大率下提供20mm的聚焦范圍。通過在此配置中受益于 液體鏡頭，不會增加圖像失真、分辨率下降、漸暈或方向依賴性。

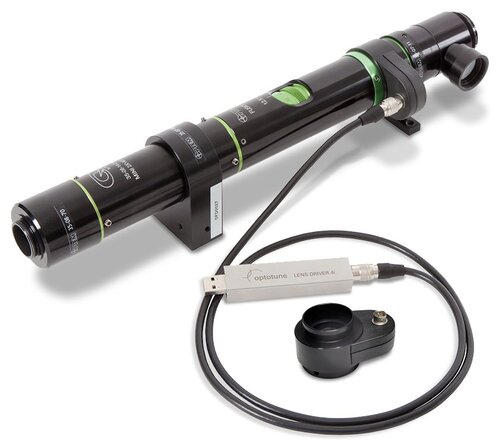

高倍率

為了實現1x到100x的放大倍率，可調透鏡最好放置在物鏡和管鏡之間。有多種現成產品可用，例如Edmund Optics的Dynamic Focus VZM鏡頭、Qioptiq的Optem FUSION系統或Navitar的Zoom 6000系統。

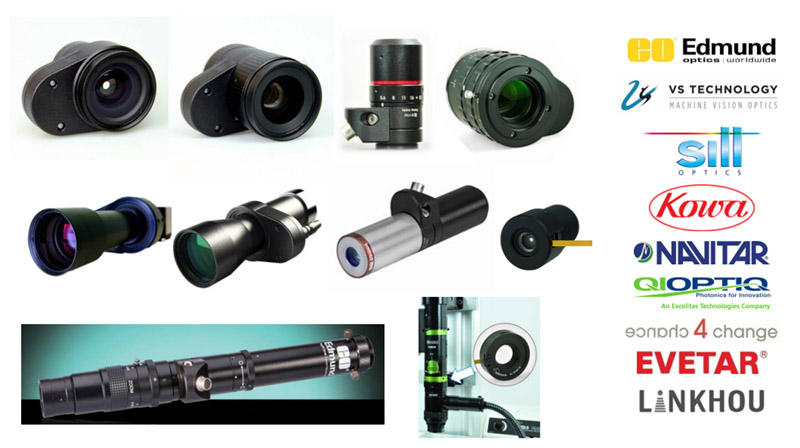

定制設計

當液體鏡頭被設計到靠近孔徑光闌的成像光學元件中時，可實現最佳性能。這允許大圖像圈、低 f 數和最佳分辨率。我們正在與全球多家光學公司合作，以提供越來越多的此類優化解決方案。

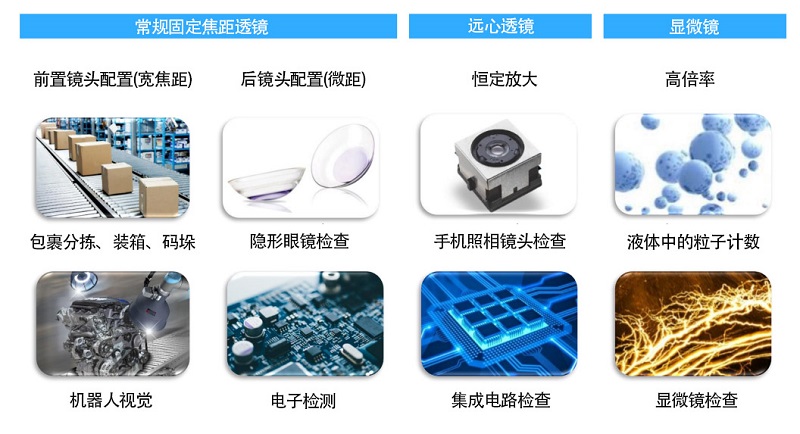

不同的配置，不同的應用

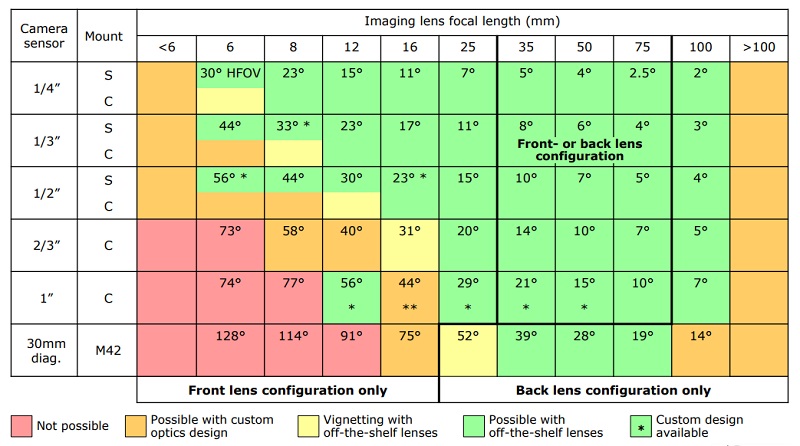

成像系統配置——為您的設置確定完美的液體透鏡

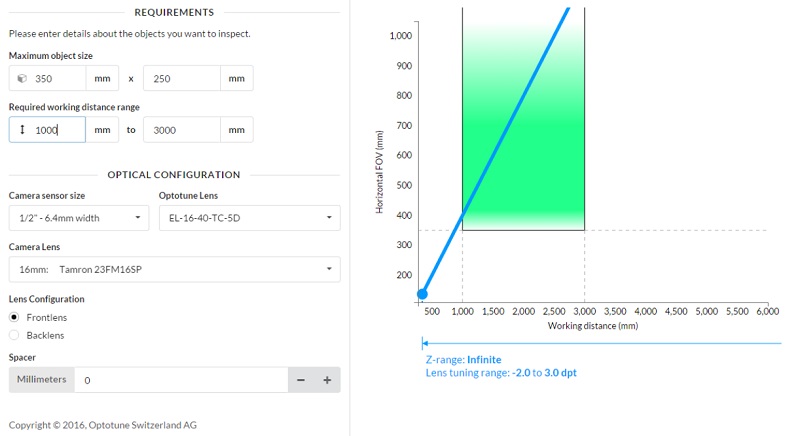

離線鏡頭選擇配置

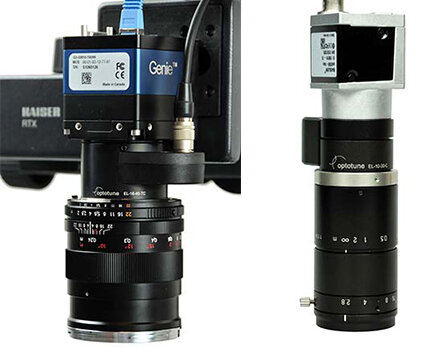

在線鏡頭配置

可用于機器視覺的業態鏡頭

液體透鏡EL-16-40-TC

EL-16-40-TC具有16毫米的通光孔徑，是世界上最大的電動可調焦鏡頭，廣泛應用于機器視覺、顯微鏡、眼科設備中的屈光矯正等應用中，它的設計在很多方面都得到了優化：

• 光圈比其前身EL-10-30大60%，光通量提高2.5倍

• 可調透鏡可以從平坦的零態變成平凹或平凸透鏡，從而實現高達-10至+10屈光度（-250至+250mA）的焦距調諧范圍

• 該設計經過優化，可將熱漂移效應降至最低至0.02 dpt/°C，并且通過內置溫度傳感器，可實現典型的 +/- 0.05 屈光度的總體再現性

• 響應時間和穩定時間分別為5毫秒和25毫秒，這仍然比大多數機械替代品要快幾個數量級

• 將鏡片成形器集成到容器內可實現可調鏡片的最高定位精度

EL-16-40-TC可提供用于OEM集成的緊湊形式，但也提供多螺紋適配器和用于工業用途的堅固Hirose連接器，其中可調鏡頭可以輕松地與現成的成像鏡頭結合使用。

左圖：EL-16-40-TC帶螺紋適配器（OEM 版本），右圖：EL-16-40-TC帶螺紋適配器（工業版）

電動調焦鏡頭EL-10-30-C 和 EL-10-30-Ci

電動調焦鏡頭EL-10-30-C是機器視覺、顯微鏡、生物識別系統和光學相干斷層掃描等應用的理想選擇，使用它設計更快、更緊湊的光學系統，無需復雜的機械裝置。通過施加0到300mA的電流，10 毫米光圈鏡頭的焦距可以在幾毫秒內調整到特定值。EL-10-30-C的兩側還帶有螺紋，便于安裝，并且可以用固定焦距偏移鏡頭替換蓋板玻璃，允許根據您的應用要求自由調整焦距范圍。

左圖：EL-10-30-C（OEM版），右圖：EL-10-30-Ci（工業版）

電動調焦鏡頭EL-10-30-C有兩種主要的光學配置：

• 基本配置具有平面蓋板玻璃和200mm至100mm的焦距調諧范圍，使其成為微距成像的最佳選擇。

• “MV”配置針對機器視覺市場進行了優化。它包含一個負偏移鏡頭，因此整個焦距調整范圍從略微負向下降到286毫米，使其成為與無限遠校正定焦鏡頭組合的理想選擇。

緊湊型可調焦鏡頭EL-3-10

緊湊型EL-3-10透鏡專為 OEM 集成到各種應用的光學系統而設計。工作原理基于成熟的變形透鏡技術。通過施加電流來調整透鏡的曲率。因此，焦距可在幾毫秒內調諧到期望值。透鏡結構為“推拉式”，這意味著鏡頭曲率從凹面偏向凸面。EL-3-10 可調焦透鏡采用基于成熟音圈技術，極為可靠和堅固，甚至非常適合在惡劣環境和大溫度范圍內的應用。

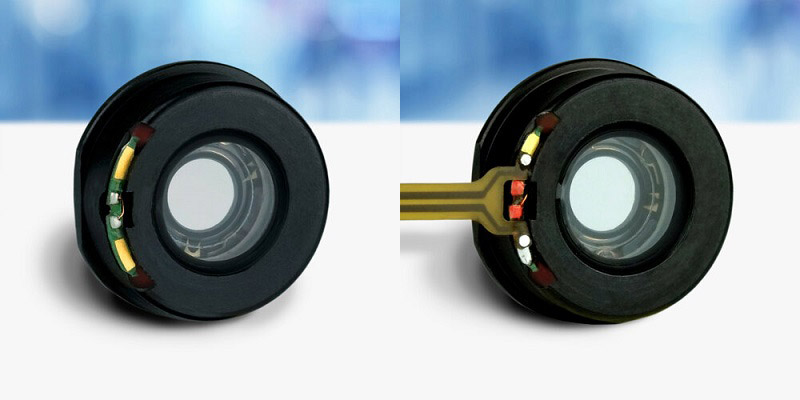

左圖：EL-3-10-VIS-26D，右圖：EL-3-10-VIS-26D（帶FPC）

遠心鏡頭

這種獨特的鏡頭在孔徑光闌后面直接集成了一個可調焦鏡頭。該配置為客戶提供了更大的景深，并與卓越的成像效果相匹配。基于1x時20mm的對焦范圍，典型的遠心配置將景深增加了100倍，當前的放大倍數范圍為0.13倍至4倍。由于此優化過程，我們的客戶可以從以下方面受益：

• 相機方向獨立性

• 無圖像失真

• 穩定的圖像分辨率

• 無漸暈

左圖為遠心鏡頭系列，右圖為遠心鏡頭EL-16-40

ELM系列液態鏡頭

ELM 系列產品組合目前支持S接口和C接口相機，傳感器尺寸最大為1.1英寸，焦距范圍為5至300mm，是條形碼閱讀器、無人機、虹膜識別、數據包排序、超市機器人等應用的理想選擇。

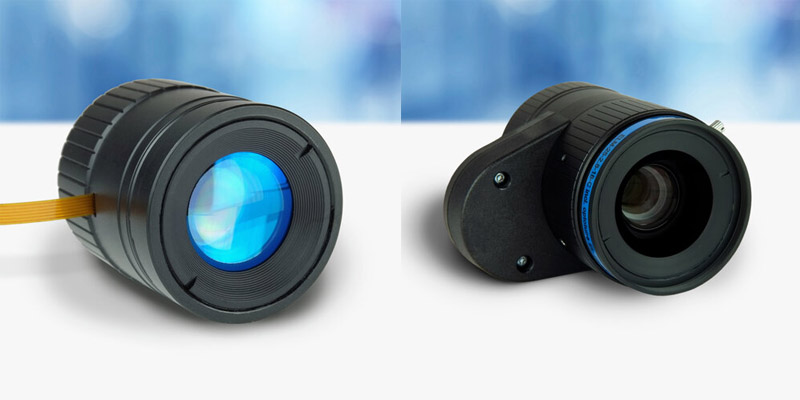

左圖為ELM-35-3.5-16-C-NIR，右圖為ELM-25-2.8-18-C(帶C接口適配器)
