用于緊湊型相機模塊的可調焦液體透鏡

時間：2021-09-16 來源：新特光電訪問量：3030

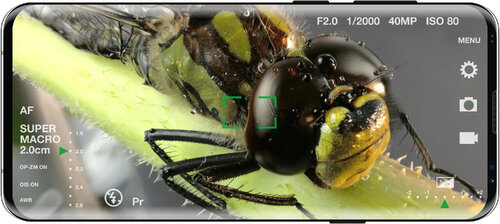

超微距對焦

可調鏡頭可實現低至 2 厘米的對焦距離。而大多數標準手機相機的最小對焦距離限制為 7 厘米。對焦可調鏡頭可實現快速可靠的超微距對焦。

超微距對焦

超微距 (<2cm) 可用于廣角和長焦相機
高速（<5毫秒）
出色的光學質量，晶圓前誤差 < 0.1 λ (rms)
通光孔徑可達 6 毫米
對槍管傾斜不敏感
圖像傳感器防塵
各種光學鏡筒的平臺

折疊式長焦相機的OIS

我們的可調棱鏡可實現快速而強大的光學圖像穩定功能，并具有出色的手抖動抑制功能。

快速且易于控制（液體阻尼）
OIS 上沒有圖像旋轉
對機械對準不敏感
耐沖擊
低電量
啟用超分辨率（像素移位）

折疊式長焦相機的OIS

左：光學圖像穩定 (OIS)。中：基于可傾斜塑料棱鏡的慢速 OIS。右：基于可調棱鏡的快速OIS

應用

手機
筆記本電腦和平板電腦中的網絡攝像頭
智能手表
無人機

電動可調焦液態鏡頭概覽

標準產品與其系列

有效孔徑

調焦范圍

可重復性

響應時間*

補長鏡頭

溫度傳感器

蓋玻片圖層 **

鏡頭驅動器下的標稱控制電流 (mA)

波前質量(λ RMS)

頂部接口

底部接口

EL-3-10

EL-3-10-VIS-26D-FPC

-13至13

決定于溫度

1/2/4

420至900

-120至+120

<0.2/<0.2

無

EL-3-10-NIR-26D-FPC

-13至13

決定于溫度

1/2/4

850至1600

-120至+120

<0.2/<0.2

無

EL-10-30

EL-10-30-TC-VIS-12D

+8至+20

+/- 0.1

2.5/6/15

400至700

0至+250

<0.25/<0.6

無

EL-10-30-TC-NIR-12D

+8至+20

+/- 0.1

2.5/6/15

700至1100

0至+250

<0.25/<0.6

無

EL-10-30-C-VIS-LD

+5至+10

+/- 0.1

2.5/6/15

400至700

0至+250

<0.15/<0.25

C-mount 公

C-mount 母

EL-10-30-C-NIR-LD

+5至+10

+/- 0.1

2.5/6/15

700至1100

0至+250

<0.15/<0.25

C-mount 公

C-mount 母

EL-10-30-C-VIS-LD-MV

-1.5至+3.5

+/- 0.1

2.5/6/15

-150

400至700

0至+250

<0.15/<0.25

C-mount 公

C-mount 母

EL-10-30-C-NIR-LD-MV

-1.5至+3.5

+/- 0.1

2.5/6/15

-150

700至1100

0至+250

<0.15/<0.25

C-mount 公

C-mount 母

EL-10-30-Ci-VIS-LD

+5至+10

+/- 0.1

2.5/6/15

400至700

0至+250

<0.15/<0.25

C-mount 公

C-mount 母

EL-10-30-Ci-NIR-LD

+5至+10

+/- 0.1

2.5/6/15

700至1100

0至+250

<0.15/<0.25

C-mount 公

C-mount 母

EL-10-30-Ci-VIS-LD-MV

-1.5至+3.5

+/- 0.1

2.5/6/15

-150

400至700

0至+250

<0.15/<0.25

C-mount 公

C-mount 母

EL-16-40

EL-16-40-TC-VIS-5D

–2至+3

+/- 0.05

5/12/25

420至950

-250至+250

0.25/0.5

無

EL-16-40-TC-VIS-20D

–10至+10

+/- 0.1

5/12/25

420至950

-250至+250

<0.5/<0.25

無

EL-16-40-TC-VIS-5D-M25.5

–2至+3

+/- 0.05

5/12/25

420至950

-250至+250

0.25/0.5

M25.5×0.5 公

M40.5x0.5 母

EL-16-40-TC-VIS-5D-M26

–2至+3

+/- 0.05

5/12/25

420至950

-250至+250

0.25/0.5

M26×0.706 公

M26×0.706 母

EL-16-40-TC-VIS-5D-M27

–2至+3

+/- 0.05

5/12/25

420至950

-250至+250

0.25/0.5

M27×0.5 公

M40.5x0.5 母

EL-16-40-TC-VIS-5D-M30.5

–2至+3

+/- 0.05

5/12/25

420至950

-250至+250

0.25/0.5

M30.5×0.5 公

M40.5x0.5 母

EL-16-40-TC-VIS-5D-C

–2至+3

+/- 0.05

5/12/25

420至950

-250至+250

0.25/0.5

C-mount 公

C-mount 母

EL-16-40-TC-VIS-5D-M42

–2至+3

+/- 0.05

5/12/25

420至950

-250至+250

0.25/0.5

M42×1 公

M42x1 母

EL-16-40-TC-VIS-20D-C

–10至+10

+/- 0.1

5/12/25

420至950

-250至+250

<0.5/<0.25

C-mount 公

C-mount 母

* 10-90%的階躍/受控階躍的置位時間/矩形階躍的置位時間

** 所有EL-16-40的標準產品亦可適用于NIR涂層 (850-1500nm)
