OXIDE 的 Frequad 系列是一系列連續(CW) 單頻深紫外激光器，是將 OXIDE 的波長轉換技術、非線性晶體技術和獨特的高速精密音圈馬達 (VCM) 激光器相結合的成果，從而實現了連續穩定運行。原有的 Frequad 激光器（Frequad-HP、Frequad-M、Frequad-C）已有 20 多年的成功歷史，新增加的產品（Frequad-M57、Frequad-W）是該系列的延伸，武漢新特光電是 OXIDE 在中國的指定經銷商。

266nm連續深紫外激光器

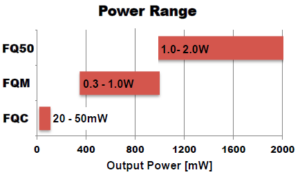

266nm連續激光器是日本Oxide公司在激光器領域的產品里的主打系列，它的特點是具有世界最寬的輸出功率范圍20mW-2W，分為三種型號：Frequad-HP，F(xiàn)requad-M，F(xiàn)requad-C。266nm連續激光器可以說是該公司二十多年來激光器發展水平的體現，其采用純度超高的BBO晶體，產生的激光具有高光束質量（M2<1.2）和高穩定性（1W下可連續工作3000小時），適合客戶用于拉曼光譜，半導體檢測等紫外光應用。

主要特點

• 使用超高純度BBO晶體：OXIDE專有BBO晶體的卓越品質使該系統作為一個設備在0.3-1W的輸出功率下運行了3000多個小時。由于晶體退化最小，高光束質量保證了長時間的穩定運行。

• 應用精密的伺服鎖定技術: 獨特的高速、高精度音圈電機（VCM）伺服執行器驅動激光器穩定的CW運行。

• 功耗極低: 高效的波長轉換激光系統能夠?qū)崿F(xiàn)低于340W的極低功耗操作。

典型應用

• 拉曼光譜

• 半導體檢測

• 光致發光

• 光纖布拉格光

• 磁盤控制

技術參數

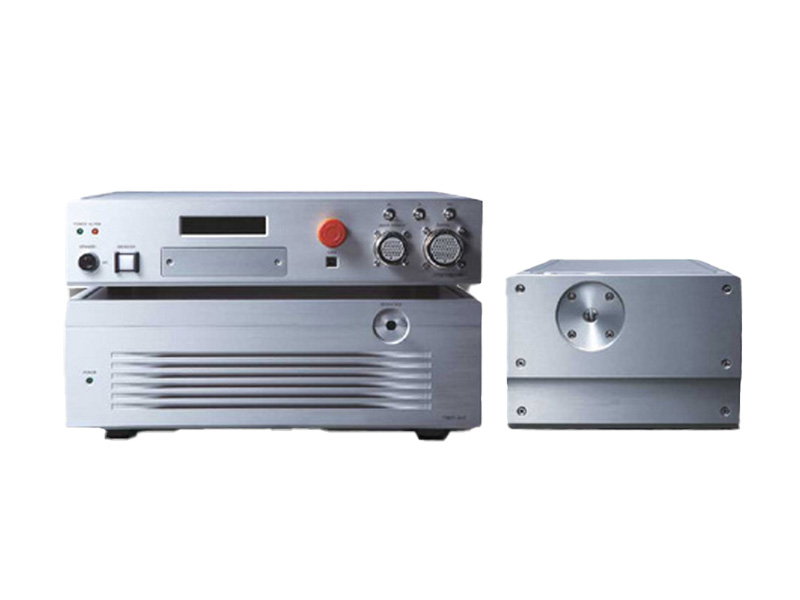

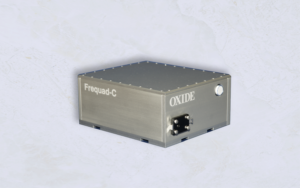

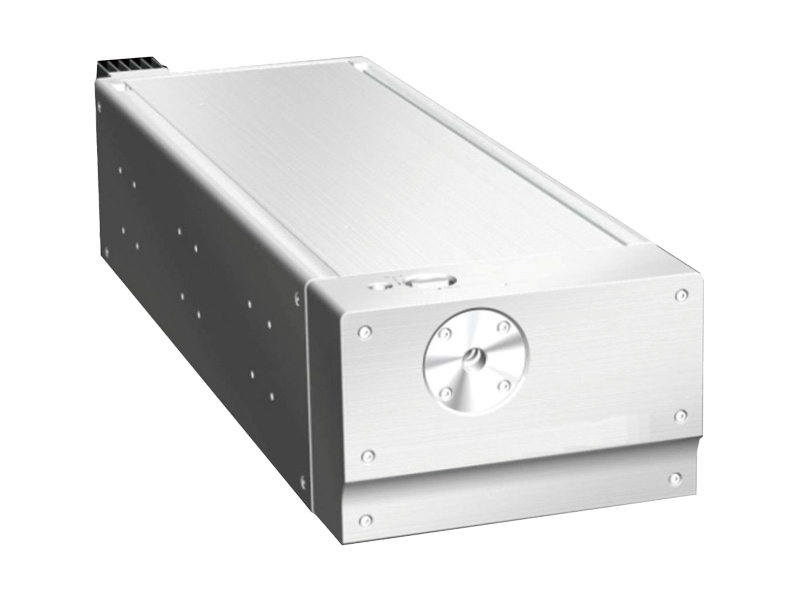

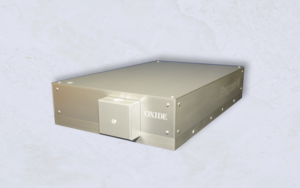

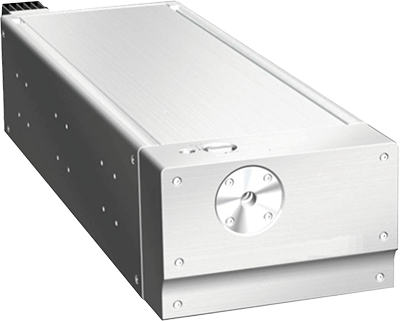

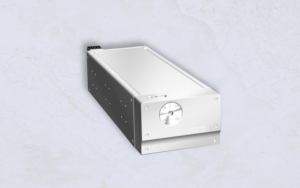

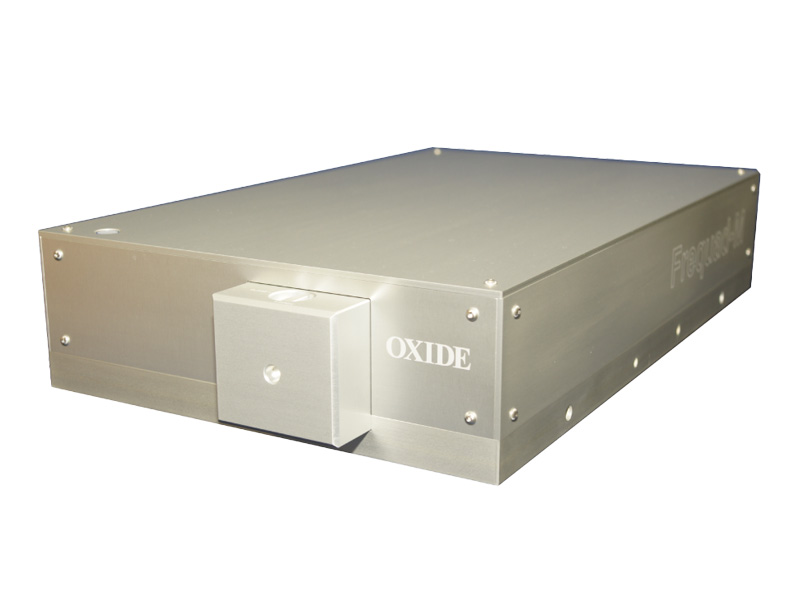

系列	Frequad-HP	Frequad-M	Frequad-C
型號	FQ50-20/-10	FQM-20/-10/-07/-05/-03	FQC-50/-20

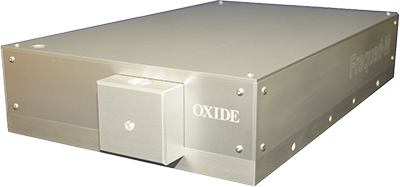

圖片
波長	266nm	266nm	266nm
輸出功率	2.0 / 1.0W	2.0 / 1.0 / 0.7 / 0.5 / 0.3W	50 / 20mW
線寬	<0.005pm	<0.005pm	<0.005pm
功率穩定性	< +/-1 %/8 hrs	< +/-1 %/8 hrs	< +/-3 %/8 hrs
消光比	>100:1	>100:1	>100:1
光束質量	TEM00,    M2 < 1.2	TEM00,    M2 < 1.2	TEM00,    M2 < 1.3
偏振	垂直、線性	垂直、線性	垂直、線性
光束直徑	3mm ±    0.3mm	3mm ±    0.3mm	0.8mm ±    0.2mm
光束發散角(1/e2)	<0.2mrad	<0.2mrad	<0.4mrad
工作電源	AC100-240V,    50/60Hz	AC100-240V,    50/60Hz	AC100-240V,    50/60Hz
功耗	<300W	<340W    (<400W for 2W model)	<70W
冷卻	風冷	水冷	風冷
尺寸	240 x 840    x 160mm	350 x 590    x 124mm	153 x 202    x 79mm

2.Frequad-M57系列257.5nm單頻深紫外連續激光器

257.5nm連續激光器（Frequad-M57）是連續（CW）單頻深紫外激光器，是OXIDE波長轉換技術和非線性晶體技術相結合的產物。傳承日本OXIDE品牌深厚的技術底蘊與嚴格的制作工藝，能夠保證產品的優異性能以及優秀品質。其輸出功率覆蓋區間0.3w-1w，可適配多種激光能量需求；光束質量良好，光束質量因子 M2<1.2，能量高度匯聚，光斑均勻精準，可應用于精細加工、科學研究等范疇。運行時，因?yàn)閮?yōu)異的性能，需要為其配置水冷裝置，確保設備在各種工作環境下仍可以保證穩定輸出。由于其波長與氣體激光器氬離子激光器的二次諧波（SHG）相同，專為現有氣體激光器用戶或該波長的新用戶設計，不易操作和維護。它不僅穩定，而且高度可靠。因此，當應用于光刻設備、檢測工具和現場流量計時，它可以做到降低維護頻率和運行成本。它基于Frequad系列（Frequad HP、Frequad-M、Frequad-C）成功的基礎上，應用了OXIDE的全部核心技術。作為具有266nm深紫外（DUV）波長的連續（CW）單頻波長轉換激光器已有20多年的歷史.

主要特點

• 使用超高純度BBO晶體：OXIDE專有BBO晶體的卓越品質使該系統作為一個設備在0.3-1W的輸出功率下運行了3000多個小時。由于晶體退化最小，高光束質量保證了長時間的穩定運行。

• 應用精密的伺服鎖定技術: 獨特的高速、高精度音圈電機（VCM）伺服執行器驅動激光器穩定的CW運行。

• 功耗極低: 高效的波長轉換激光系統能夠?qū)崿F(xiàn)低于340W的極低功耗操作。

典型應用

• 半導體檢測和光刻設備

• 拉曼光譜、光電子能譜

• 光致發光

• 磁盤主控

• 光纖布拉格光柵制造

• 生物技術

技術參數

3.Frequad-W系列213nm連續深紫外激光器

Frequad-W系列的213nm連續激光器是連續單頻深紫外激光器，是OXIDE波長轉換技術和非線性晶體技術相結合的產物。它在我們的連續激光器中波長最短，不僅適用于光電子能譜等科學技術應用，而且由于其高可靠性，也適用于工業應用。Frequad-W系列213nm連續激光器提供10mw和20mw兩種功率，光束質量良好，光斑圓且能量勻，可以滿足絕大部分激光實驗以及激光加工的光束質量要求。其激光偏振態為垂直偏振且線性，電耗<300W，運行噪聲極低，保障運行穩定。因?yàn)榈洼敵龉β实奶匦允蛊錈o需搭配水冷裝置使用，降低使用成本的同時，在各種使用場景也將更加便捷。

主要特點

• 使用超高純度BBO晶體：OXIDE專有BBO晶體的卓越品質使該系統作為一個設備在0.3-1W的輸出功率下運行了3000多個小時。由于晶體退化最小，高光束質量保證了長時間的穩定運行。

• 應用精密的伺服鎖定技術: 獨特的高速、高精度音圈電機（VCM）伺服執行器驅動激光器穩定的CW運行。

• 功耗極低: 高效的波長轉換激光系統能夠?qū)崿F(xiàn)低于340W的極低功耗操作。

典型應用

• 半導體檢測和光刻設備

• 拉曼光譜、光電子光譜

• 光致發光

• 磁盤主控

• 生物技術

技術參數

4.236.5nm連續深紫外激光器 – 原形可用!

典型應用

• 半導體檢測

• 光致發光分析

• 紫外拉曼光譜

技術參數
