武漢新特光電技術有限公司專業從事RTP電光晶體，擁有晶體生長，切割，拋光，鍍膜，檢測等全系列尖端設備和經驗豐富的技術人員和生產人員。其產品包括RTP電光元件,RTP晶體,iRTP普克爾盒,iRTP晶體。我們晶體產品以杰出的品質與穩定性著稱，可接受不同尺寸及特殊要求的定制方案。產品廣泛應用于量子信息，激光產業，航空航天，通信，醫療等領域。
我們一站式供應各種類型的RTP電光元件,RTP晶體,iRTP普克爾盒,iRTP晶體，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！
RTP晶體(磷酸鈦氧銣,RbTiOPO4)是KTP晶體的同構晶體，具有機械與化學性能穩定、非線性光學系數大、電光系數高、激光損傷閾值高、介電常數高、電阻率高、透光波段范圍寬、壓電振鈴效應低、插入損耗小、不易潮解、適用于高頻操作等優點。主要應用在非線性和電光領域，中小功率激光器是其重要應用市場，例如用來制造高重復頻率調Q激光器、鎖模脈沖激光器、Er:YAG激光器等；電光調制是RTP晶體的重要功能，利用此功能可用來制造電光Q開關、幅度和相位調制器、脈沖選擇器、腔倒空器等產品，近年來，RTP晶體已經成為電光Q開關的熱門材料，廣泛應用在工業激光加工、激光醫療、激光測距、科學勘探、國防軍工等領域。
RTP是雙軸晶體，在制造電光器件時，為避免環境溫度變化對晶體折射率造成影響，通常采用體積大小與性能參數一致的兩塊晶體光軸彼此垂直配對使用。這樣的雙晶結構器件可以在-50℃-+70℃環境中穩定工作 (但需保持兩塊晶體的溫場一致）。同時，雙晶串聯使器件的調制電壓進一步減半，使其更加適用于軍用激光測照器和醫療激光器。RTP電光元件采用熱補償雙晶結構組裝，其中兩塊匹配的晶體置于傳播軸（X 或 Y）上，其中一塊旋轉 90 度（下圖）。
主要優勢
低半波調制電壓需求，使電光元件設計更加緊湊
高介電常數和電阻率，上升/下降時間和脈寬<1ns，可實現快速操作
接收角度寬，工作溫度范圍廣(-50℃~70℃)
內部質量均勻，消光比高，插入損耗小，激光損傷閾值高達1GW/cm2@1064nm, 10ns脈沖
極低的壓電振鈴效應，調制頻率可達1MHz，配套各種高壓驅動，支持高頻運轉。
無潮解，易于處理，無需覆蓋在500~3000nm光譜范圍內，很適用于做激光的電光調制
波長為1064nm時吸收損耗極低
極高的均勻性：電光元件標準通光面可達15x15mm2
常見應用
電光Q開關、脈沖選擇器、相位調制器、振幅調制器、腔倒空器、電光快門、衰減器 & 濾波器。
RTP晶體產品系列
我們的RTP晶體采用獨特的熔鹽提拉法生長技術和鍍膜技術，是500nm~3000nm光譜范圍內電光應用的優質材料，配套各種高壓驅動，支持高頻運轉，出色性能使其成為軍事、醫療和工業應用中各種激光系統的可靠元件。我們提供單個RTP元件(用于相位調制器)、熱補償匹配的一對RTP元件、即插即用電光組件(帶/不帶外殼)，并儲備了充足的優質原晶，可依使用要求訂制各種RTP晶體電光調制器件。
RTP晶體電光開光采用溫度補償式設計結構，每個電光開關由兩塊RTP晶體構成。 由于RTP具有高電阻率(約1012Ω·cm)和高抗光損傷閾值等獨特性能，RTP晶體電光開關因此也具備以下優異性能:
高抗光損傷閾值
無壓電振蕩效應
低插入損耗
自動溫度補償
不潮解
RTP電光Q開關典型規格（典型尺寸）
| 透過范圍 | 500-3000nm |
| 透過率@1064nm | ＞99% |
| 半波電壓 | 3.6kV(9x9x10mm Q開關) |
| 消光比 | 高達30dB |
| 有效口徑 | 1.5mm x 1.5mm~15mm x 15mm |
| 晶體長度 | 高達50mm |
| 接收角 | <4° |
| 標準增透膜 | R<0.2% |
| 損傷閾值 | 高達1GW/cm2@1064 nm, 10 ns 脈沖或10J/cm2 |
RTP晶體型號定義規則
型號：Ty ‐ D ‐ O ‐ Cr ‐ L ‐ E ‐ W
Ty ‐ 晶體類別: R (RTP)
D ‐ 電光器件: Q (電光Q)，M (雙晶結構)，或S (單晶結構)
O ‐ 晶體切割方向: X / Y / Z
Cr ‐ 晶體截面 [mm]
L ‐ 晶體長度 [mm]
E ‐ 消光比20/23/25/30 [dB]
W ‐ 工作激光波長 [nm]
| 晶體型號 | 晶體尺寸[mm] | 半波電壓(kV) | 晶體型號 | 晶體尺寸 | 半波電壓(kV) |
| R-Q-Y-020-5-20-1064 | 2 x 2 x 5 | 1.3 | R-Q-Y-020-10-20-1064 | 2 x 2 x 10 | .66 |
| R-Q-Y-030-5-20-1064 | 3 x 3 x 5 | 2.0 | R-Q-Y-030-10-20-1064 | 3 x 3 x 10 | .99 |
| R-Q-Y-040-5-20-1064 | 4 x 4 x 5 | 2.6 | R-Q-Y-040-10-20-1064 | 4 x 4 x 10 | 1.3 |
| R-Q-Y-050-5-20-1064 | 5 x 5 x 5 | 3.3 | R-Q-Y-050-10-20-1064 | 5 x 5 x 10 | 1.7 |
| R-Q-Y-060-5-20-1064 | 6 x 6 x 5 | 4.0 | R-Q-Y-060-10-20-1064 | 6 x 6 x 10 | 2.0 |
| R-Q-X-020-5-20-1064 | 2 x 2 x 5 | 1.6 | R-Q-X-020-10-20-1064 | 2 x 2 x 10 | .79 |
| R-Q-X-030-5-20-1064 | 3 x 3 x 5 | 1.6 | R-Q-X-030-10-20-1064 | 3 x 3 x 10 | 1.2 |
| R-Q-X-040-5-20-1064 | 4 x 4 x 5 | 1.6 | R-Q-X-040-10-20-1064 | 4 x 4 x 10 | 1.6 |
| R-Q-X-050-5-20-1064 | 5 x 5 x 5 | 1.6 | R-Q-X-050-10-20-1064 | 5 x 5 x 10 | 2.0 |
| R-Q-X-060-5-20-1064 | 6 x 6 x 5 | 1.6 | R-Q-X-060-10-20-1064 | 6 x 6 x 10 | 2.4 |
| R-Q-X-070-5-20-1064 | 7 x 7 x 5 | 1.6 | R-Q-X-070-10-20-1064 | 7 x 7 x 10 | 2.8 |
| R-Q-X-080-5-20-1064 | 8 x 8 x 5 | 1.6 | R-Q-X-080-10-20-1064 | 8 x 8 x 10 | 3.2 |
| R-Q-X-090-5-20-1064 | 9 x 9 x 5 | 1.6 | R-Q-X-090-10-20-1064 | 9 x 9 x 10 | 3.6 |
備注
半波電壓 (HWV) 為標稱 ± 15%，標準消光比為 20dB、23dB、25dB、27dB 和 30dB。
未安裝的配對晶體作為標準組件提供。只需在編號中用M替代Q即可。
標準產品還有其他尺寸和波長可供選擇。請聯系我們。
RTP晶體與BBO晶體電光開關的性能對比
下圖所表示的是: 在高重復頻率(30kHz)時, RTP晶體和BBO晶體電光調Q開關的不同動作。實驗所采用的BBO晶體開關 由一塊2.5x2.5x25mm3晶體構成, RTP晶體開關由兩塊6x6x7mm3晶體構成。從圖中可以看到, 在30 kHz 下, BBO晶體開關已經出現 明顯的壓電振蕩現象, 而RTP晶體開關無振蕩現象。
RTP與KTP晶體性能對比
| 性 能 | KTP | RTP |
| 透光波段 (nm) | 350-4500 | 350-4500 |
| II 類相位匹配,1064nm二倍頻: | ||
| 相位匹配區間 (nm) | 980-1080 | 1050-1140 |
| 非線性光學系數 (即倍頻系數) (pm/V) | ||
| d33 | 16.9 | 17.1 |
| d32 | 4.4 | 4.1 |
| d31 | 2.5 | 3.3 |
| deff | 3.34 | 2.45 |
| 相位匹配角 | 22o~25o | 58o |
| 離散角度 | 0.26o | 0.4o |
| 接收角度 | 20o | 20o |
| 溫度接收 (℃·cm) | 25 | 40 |
| 其它性能: | ||
| 非臨界1064nm OPO波長 | 1570/3300 | 1600/3200 |
| 電光系數 (pm/V) | ||
| r13 | 9.5 | 12.5 |
| r23 | 15.7 | 17.1 |
| r33 | 36.3 | 39.6 |
| 介電常數 (εeff) | 13 | 13 |
| 抗光損傷比值 (對KTP晶體) | 1 | 1.8 |
| Z軸電導率 (Ω-1·cm-1) | 10-6~10-7 | 10-11~10-12 |
| 壓電系數 (C/cm2·K) | 7 x 10-9 | 4 x 10-9 |
主要電光晶體材料的性能比較

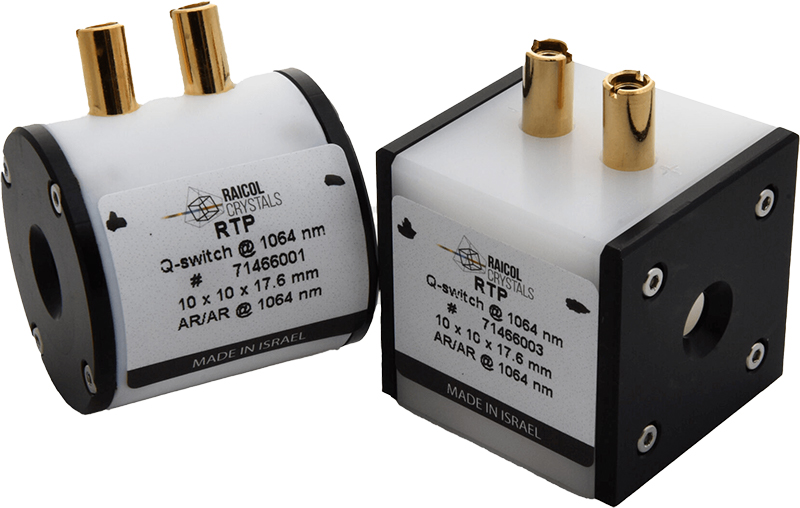

RTP屬于KTP晶體系列。RTP具有出色的電光特性和高損傷閾值，是高端激光應用的完美解決方案。它非常適合需要高級特性的應用，例如非潮解性、高熱穩定性和高重復率。我們新型iRTP普克爾盒是一款將RTP優勢帶入電光調制器市場的產品，專為工業激光應用而設計。iRTP是一種標準的現成解決方案，以標準工業普克爾盒的價格提供高性能電光調制器。
產品特點
更高的損傷閾值，>1GW/cm2
<1ns快速上升下降沿，窄脈寬
非潮解材料
低吸收損耗
無振鈴效應（至少到350kHz)
熱穩定性好，10~0℃寬范圍穩定使用
典型規格
| 晶體 | LiNbO3 | RTP X-cut | RTP Y-cut | KRTP | KD*P | BBO |
| 半波調制電壓 @1064nm, L=d(kV) | 9 | 8 | 8 | 7 | 9 | 48 |
| 介電常數 ε | 27.9 | 11 | 11 | 11 | 48 | 8 |
| 平均功率密度(W/cm2) | 150 | 300 | 200 | 800 | 250 | ＞1000 |
| 損傷閾值(MW/cm2) | 280 | >600 | 600 | 600 | 500 | ＞1000 |
| 孔徑(mm2) | >8x8 | 2x2~15x15 | 2x2~6x6 | 2x2~6x6 | 5x5~20x20 | 1x1~12x12 |
| 消光比(dB) | >23 | 23~35 | 23~30 | 23~30 | 23~30 | ＞30 |
| 溫度穩定性 *熱電效應 | <-20℃時 不穩定 | -50℃~70℃ | -50℃~70℃ | -50℃~70℃ | 不穩定 | 優秀 |
| 振鈴效應 | 10Khz | >1MHz | >1MHz | >1MHz | 10MHz | 25MHz |
| 是否潮解 | 無 | 無 | 無 | 無 | 存在 | 存在 |
| 機械穩定性 | 中等 | 良好 | 良好 | 良好 | 差 | 良好 |
| 孔徑 | 6x6mm, 8x8mm, 10x10mm |
| 電容 | <6pf |
| 半波電壓 | 3.3KV@1064 |
| 透過率 | ＞99% |
| 消光比 | 27dB@1064nm |
| 損傷閾值 | typically, > 1GW/cm2 |
| 調整軸 | 1軸 |
| 外型尺寸 | 柱形:直徑35mm, 長度35mm；立方形:35mmx35mmx35mm |
| 上升時間 | <1ns |
| 穩定溫度 | 10~50℃ |
