我們新特光電的倍頻晶體是指利用光學非線性將某些輸入光的部分光功率轉換為不同波長區域的輸出光，包括具有PPSLT晶體,LBO晶體,BBO倍頻晶體,KTP晶體,CLBO晶體。我們的晶體產品以杰出的品質與穩定性著稱，可接受不同尺寸及特殊要求的定制方案。產品廣泛應用于量子信息，激光產業，航空航天，通信，醫療等領域。
我們一站式供應各種類型的PPSLT晶體,LBO晶體,BBO倍頻晶體,KTP晶體,CLBO晶體，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！

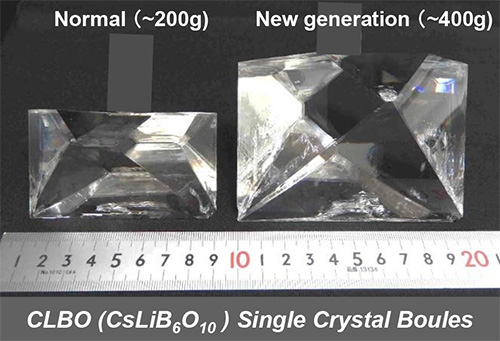

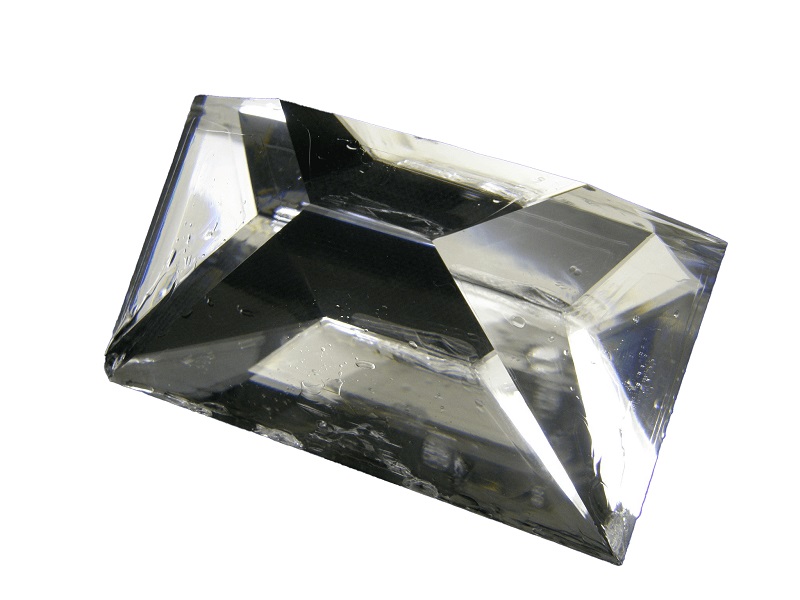

CLBO晶體（CsLiB6O10）是一種非常優秀的，能產生多種倍頻波長的非線性晶體材料，具有很好的非線性光學特性，透光范圍175-2750nm，非線系數deff=0.95pm/V是KDP晶體的2.2倍。非常適合在紫外范圍內產生諧波(例如193nm和266nm)，透射截止范圍達到180nm。與普通BBO非線性光學材料相比，CLBO晶體具有更大的光譜和溫度帶寬、更好的角度公差和更小的離散角。CLBO是倍頻（SHG）的不錯選擇，倍頻激光性能穩定，光束質量好，適用于大功率Nd:YAG激光系統的四倍頻（FHG）。由于沒有通常在BBO晶體和KDP晶體中觀察到的雙光子吸收的缺失，CLBO對于高功率產生沒有飽和。主要應用于半導體檢測，顯微光刻技術，生物醫學，紫外雷達等領域。
主要特點
典型應用
技術參數
| 孔徑 | 最大 15*15 mm2 |
| 長度 | 最大 20 mm |
| 平整度 | λ/8 @633nm |
| 垂直度 | 最小 <10 arc min |
| 排比 | 20 弧秒arc sec |
| 劃痕/挖掘 | 最高 5/1 |
| 波前畸變 | λ/8 @633nm |
| AR 涂層 | 無涂層 |
| 吸收系數 | 150 ppm/cm @1064nm |
| 激光誘導損傷閾值 | 29 GWcm2 @1064nm* 6.4GWcm2 @266nm* |
典型指標

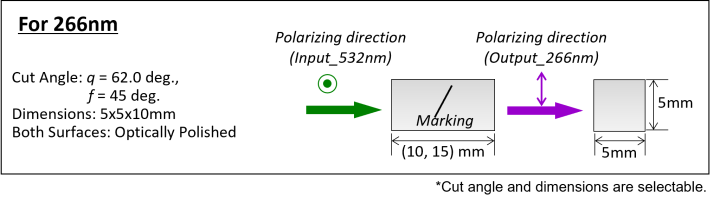

切割角度：f=45度，q=61.7度；尺寸：5x5x10mm，兩個表面：光學拋光；
注：切割角度和尺寸可定制，日本oxide不提供帶AR鍍膜的CLBO晶體。

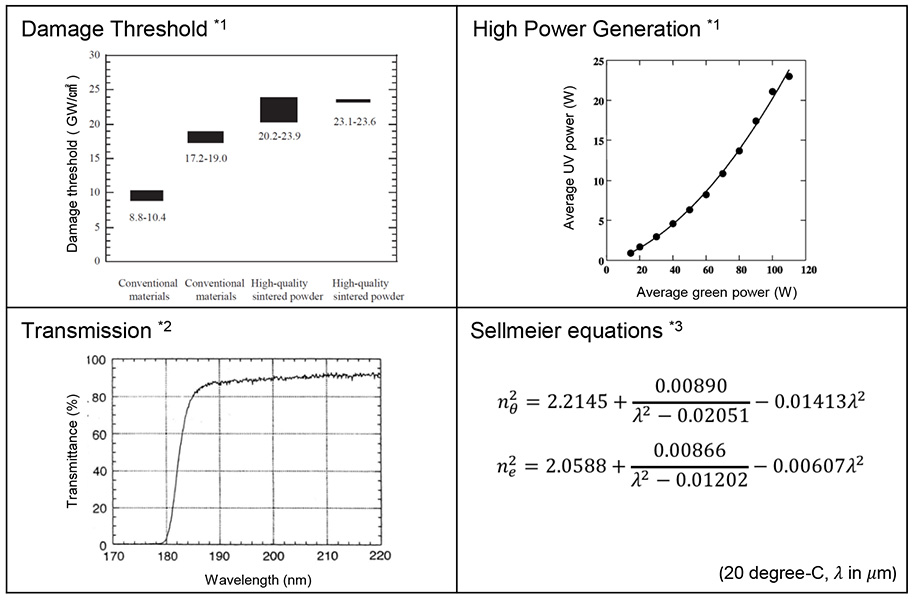

CLBO晶體性質和Sellmeier方程
| 波長(nm) | 晶體 | 相位匹配角 | 有效非線性系數(pm/V) | 角度公差(mrad – cm) | 離散角 |
| 1064+532=355 | CLBO | 48.9 | 0.71 | 0.92 | 2.11 |
| BBO | 34.6 | 2.01 | 0.24 | 4.47 | |
| 532+532=266 | CLBO | 62.0 | 0.79 | 0.55 | 1.84 |
| BBO | 47.7 | 1.75 | 0.19 | 4.89 | |
| 1064+266=213 | CLBO | 68.3 | 0.95 | 0.48 | 1.66 |
| BBO | 51.1 | 1.95 | 0.13 | 5.51 |
注：PMT = 150℃ @CLBO, 27℃ @BBO
CLBO晶體存儲和處理

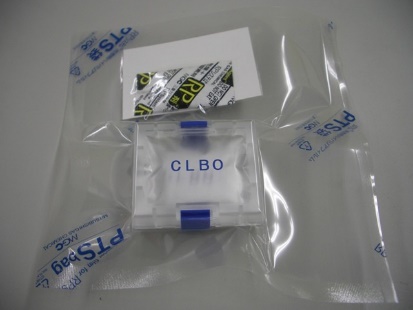

CLBO具有很高的吸濕性。因此，強烈建議嚴格控制操作環境的濕度，防止CLBO晶體與水反應降解。通過將操作溫度升高至約150攝氏度，可以有效避免該問題。為了適應CLBO晶體的吸濕性，晶體在是真空包裝的。建議CLBO晶體包裝在使用前在干燥器中保持不開封。一旦打開，請將CLBO晶體存儲在單獨的烤箱或類似的環境中。

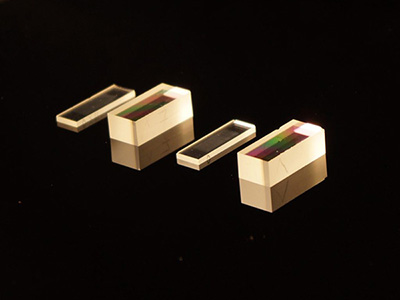

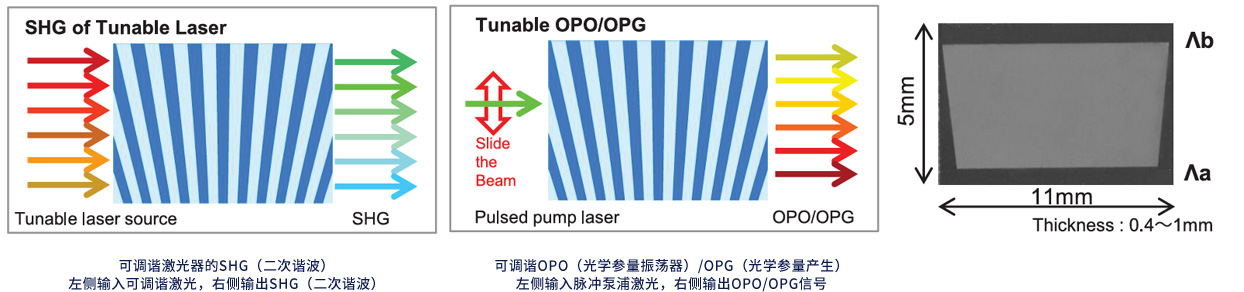

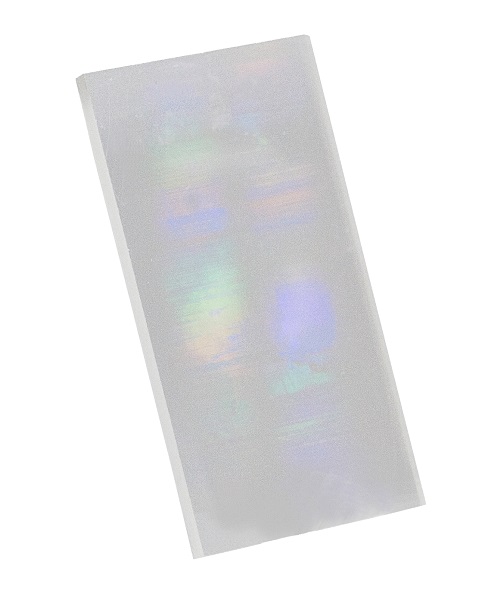

PPSLT是一種周期極化的非線性扇型晶體，扇型晶體具有高轉換效率、可調諧激光器SHG、可調諧OPO/OPG、生成瓦級可見光、新波長的可行性試驗等特點，扇型晶體可用于UV、可見光- MIR范圍。扇形PPSLT扇出結構的轉換效率低于單周期器件，具體取決于光束直徑的大小。
產品特點
技術數據
PPSLT 提供各種創新設備和設計：
PPSLT 波導： PPSLT內部的激光寫入波導
典型應用

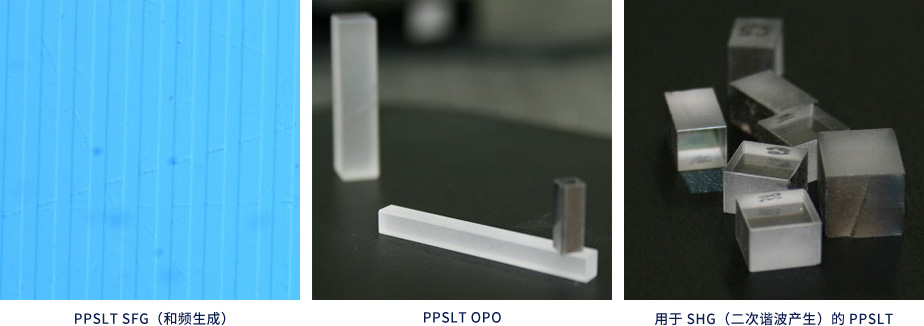

PPSLT DFG（差頻生成）*1：PPSLT 是一種強大的非線性光學材料，適用于從紫外線到中紅外的寬波長范圍內的頻率轉換應用。
PPSLT SFG (和頻生成)*2：PPSLT 是一種強大的非線性光學材料，適用于從紫外線到中紅外的寬波長范圍內的頻率轉換應用。
注：*1 差頻產生（DFG）是產生兩個不同頻率之間的差頻。*2 和頻產生 (SFG) 是一種非線性光學過程，基于頻率 ω1 和 ω2 的兩個輸入光子的湮滅，以及頻率 ω3 的一個光子的同時產生。 （ω3=ω1+ω2）
用于 OPO 的 PPSLT：PPSLT 是一種流行的非線性光學材料，適用于從紫外線到中紅外的寬波長范圍內的頻率轉換應用。
我們提供以下類型的 PPSLT OPO：

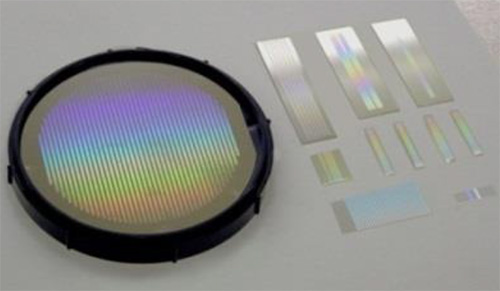

PPSLT（周期性極化化學計量鈮酸鋰）是一種強大的非線性光學材料，適用于需要幾瓦輸出功率的緊湊型固體激光器。二次諧波產生 (SHG) 是一種非線性光學過程，其中泵浦波長產生一個新的波長，該波長是入射波長的一半或頻率的兩倍。
使用波長為 1064nm 的 Nd:YAG 時，SHG 將在 532nm 處呈現綠色。
應用實例
晶體標準規格
| 型號 | 厚度 | 周期性 | 相位匹配條件@約50(SHG波長) | |
| ∧a (um) | ∧b (um) | |||
| A | 0.5 | 5.9 | 6.5 | 483~497 |
| B | 6.4 | 7.0 | 496~509 | |
| C | 6.9 | 7.6 | 508~523 | |
| D | 7.5 | 8.2 | 522~536 | |
| E | 8.1 | 8.9 | 535~551 | |
| F | 8.8 | 9.7 | 550~568 | |
| G | 9.6 | 10.6 | 567~585 | |
| H | 10.5 | 11.6 | 584~605 | |
| I | 11.5 | 12.7 | 604~625 | |
| J | 0.8 | 12.6 | 13.9 | 624~647 |
| K | 13.8 | 15.2 | 646~670 | |
| L | 15.1 | 16.7 | 669~697 | |
| M | 16.6 | 18.3 | 696~725 | |
| N | 18.2 | 20.1 | 724~757 | |
| O | 20.0 | 22.1 | 756~794 | |
| P | 1.0 | 22.0 | 24.3 | 793~835 |
| Q | 24.2 | 26.7 | 834~886 | |
| R | 26.6 | 29.4 | 885~954 | |
| S | 29.3 | 32.4 | 953~1055 | |
| T | 32.3 | 35.7 | 1054~(1255) | |
| U | 35.6 | 39.3 | ||
典型規格
| 孔徑 | 0.5 mm*2mm |
| 長度 | 最大40 mm |
| 透明度范圍 | 300nm -5,000nm |
| 注意：以上值取決于設備設計和周期 | |
LBO(三硼酸鋰 LiB3O5)是一種具有非常優良品質的非線性光學晶體，非常適合各種非線性光學應用。LBO晶體兼具寬透明度、中等程度的高非線性耦合、高損傷閾值以及良好的化學和機械性能。廣泛應用于全固態激光、電光、醫學、微加工的二倍頻，三倍頻，OPO等研究和應用領域。目前國際上最廣泛的用途是用于將中高功率1064nm激光二倍頻至532nm綠光，或是將1064nm激光三倍頻至355nm紫外激光以及用于OPO系統上。
LBO晶體特點
LBO晶體的特殊優勢
利用ZYGO干涉儀進行粗糙度測量
我們提供的LBO的標準粗糙度為3? RMS，而行業標準LBO粗糙度為9-10? RMS。
無與倫比的表面吸收
表面超拋光LBO，最大限度地減少了降低表面吸收率的粗糙度，能承受更高功率，具有更長的使用壽命。
極低的體積吸收
體積吸收會影響晶體的長期老化，這是決定晶體壽命的關鍵因素。
IPHT (355/1070) 的 3 光子吸收測試結果:
| 樣例 | 1070nm波長下的吸收系數(ppm/cm) | 樣例 | 355nm波長下的吸收系數-低強度(ppm/cm) |
| 樣品1 | (14.9 ± 1.5) | 樣品1 | (5.5 ± 1.25) |
| 樣品2 | (15.0 ± 1.5) | 樣品2 | (5.0 ± 1) |
| 參考樣品3 | (106.5 ± 10) | 參考樣品3 | (4470 ± 355) |
| 參考樣品4 | (110.4 ± 10) | 參考樣品4 | (4291 ± 355) |
更高的損傷閾值
SPICA和Lumibird獨立測量的測試結果:表面超拋光LBO晶體在355nm和532nm波段顯示出了極高的LIDT。
典型規格
| 口徑 | 高達100x100mm2 |
| 長度 | 沿x軸高達80mm |
| 平整度 | 高達λ/10@633nm |
| 粗糙度 | <3? RMS |
| 平行度 | 高達5arc sec. |
| 垂直度 | 高達5arc min. |
| 劃痕 | 2/1 至 0/0，可根據客戶要求定制 |
| AR鍍膜 | 雙帶R<0.1% |
| 吸收系數 | 體積(1064nm)2-4ppm/cm 表面(1064nm)<1-2ppm 體積(532nm)<8ppm/cm 表面(532nm)<1-2ppm |
| 波前畸變控制 | λ/8@633nm |
| 損傷閾值 | 1800MW/cm2 @ 1064 nm 1200MW/cm2 @ 532 nm 1000MW/cm2 @ 355 nm For 10 ns pulses @ 10 Hz |
LBO晶體的主要應用
二倍頻方面：
三倍頻方面：
BBO晶體，全稱"低溫相偏硼酸鋇（β-BaB2O4）"，是一種新型的多功能紫外倍頻晶體，是世界上公認的優秀的二階非線性光學晶體之一，不僅具有優異的非線性光學效應，而且還有突出的電光效應，因而具有極高的應用價值，非常適合用于非線性激光相互作用，可應用于波長190nm~1780nm的SHG、SFD、 OPO和電光調Q等，由于BBO具有較低的潮解性，我們使用了一種有效的保護鍍膜(P-coating)來防止晶體受潮。
BBO晶體具有較大的相位匹配范圍和從紫外到近紅外光譜的寬廣透明度范圍，其倍頻轉換效率比較高，并具有很高的激光損傷閾值。在廣泛的頻率轉換過程中起到關鍵作用，在深紫外和超快領域的應用能夠變革性地推動下一代超高精度加工的發展，是Nd:YAG激光器二倍頻、三倍頻、四倍頻的高效NLO晶體，也是213nm五倍頻的最佳NLO晶體。在213nm (5HG)下，SHG的轉換效率超過70%，THG的轉換效率超過60%，4HG的轉換效率超過50%，輸出功率達到200mw。
產品特點
主要的應用場景
典型規格
| 通光口徑 | 高達15x15 mm2 |
| 長度 | 高達30 mm |
| 平面度 | 高達λ/10 @633nm |
| 垂直度 | 高達5 arc min. |
| 平行度 | 高達5 arc sec. |
| 劃痕 | 10/5 |
| 鍍膜 | AR/AR， DBAR，雙帶 R < 0.2 % |
| 波前失真 | < 50ppm cm-1 @1064nm；< 100ppm cm-1 @532nm |
| 波前畸變 | λ/8 @633nm |
| 激光損傷閾值 | 1 GW/cm2 @1064 nm；500 MW/cm2 @532 nm，10 ns脈沖 |
我們可以根據客戶要求定制晶體尺寸和鍍膜。
我們提供以下BBO
KTP晶體(磷酸鈦氧鉀, KTiOPO4)是一種優良的非線性晶體，KTP可用于激光倍頻、和頻、差頻、參量振蕩、光波導器件和電光調制器，最常用于倍頻Nd:YAG及其他腔內與腔外倍頻的摻Nd晶體的激光器，特別是在中低功率密度的激光器中，用于制作Nd紅綠激光器二倍頻(SHG)器件，該晶體對波長1064nm倍頻效率可達80%左右，在900℃下不分解，晶體表面易拋光加工。在逐步取代可見光染料激光和可調藍寶石激光器。廣泛使用實驗室和醫學系統, 射程探測器，激光雷達，光通信和工業激光系統。
主要特點
常見應用
典型規格
| 化學公式 | KTiOPO4 |
| 晶體結構 | 單疇晶體 |
| 波前失真 | α<50ppm cm-1@1064nm，α<2000ppm cm-1@532nm |
| 損傷閾值 | 600MW/cm2(帶涂層)@1064nm,10ns脈沖 |
| 孔徑 | 高達30 x 30 mm2 |
| 長度 | 沿X軸高達40mm |
| 鍍膜 | 雙帶 R < 0.2% |
| 平面度 | λ/10 |
| 平行度 | 5 arc sec |
| 垂直度 | 5 arc min |
| 劃痕 | 10/5 |
注：接受不同尺寸規格的KTP晶體定制。
所謂Gray Track Effect(灰跡效應)指的是非線性晶體在受到高功率、高重復率激光脈沖或連續波激光照射時，在晶體內部出現灰色的損傷痕跡，灰跡的形成過程是累積性的，會導致倍頻轉換性能下降。KTP 晶體中的誘導色心在可見光和近紅外波段(尤其是 532nm波段)具有廣泛的光吸收，因此會產生灰軌。
HGTR KTP晶體，由于在其生長控制過程中采用了特有的助熔劑和熱處理技術等先進的工藝方法，與普通熔鹽法(Flux method)生長的KTP晶體相比，具有高達10倍的抗灰跡能力。 眾所周知，普通熔鹽法KTP晶體，應用于高功率密度激光頻率轉換時，因其本身的灰跡和光折變效應，輸出功率會在很短的時間內快速下降， 而HGTR KTP晶體則可以長期穩定地應用于高功率激光的頻率轉換，而且因其良好的溫度穩定性和較高的轉換效率，具有比LBO晶體更優越的性價比。
HGTR KTP晶體適用于300nm~5500nm區間的激光頻率轉換，可在1000~1400nm的SHG中實現更高的平均功率密度。由于具有較高的抗光損傷閾值和非線性光學系數，使其成為下一代固體激光器中最具潛力的倍頻器件，尤其是在可見光波段的應用中，可以產生高達數瓦的倍頻光輸出，為激光投影系統所需的高性能價格比，高可靠性，高光學質量要求的激光光源提供了優質的解決方案。
產品特點
常見應用
典型規格
| 口徑 | 高達8mmx8mm |
| 長度 | 高達12mm |
| 平整度 | 入/10 |
| 平行度 | 10 arc sec |
| 垂直度 | 10 arc min |
| 劃痕 | 10/5 |
| 鍍膜 | 雙帶 R<0.1% |
| 波前失真 | <50ppm/cm@1064nm；<200ppm/cm@532nm |
| 輸出平均功率密度 | 高達5kW/cm2@ 532nm |
| 損傷閾值 | 600MW/cm2@1064nm/10ns |
HGTR KTP晶體的灰跡效應
下圖所表示的是當功率密度為10kW/cm2的532nm綠光射入不同KTP晶體前后，各種晶體對1064nm紅外光吸收增長情況的測試結果 。
由以上測試曲線所表示的結果，HGTR KTP晶體本身的紅外吸收，及其在綠光照射下所導致的紅外吸收增長即所謂的灰跡效應，都大大地低于普通溶鹽法和水熱法生長的KTP晶體。HGTR KTP元件的初始紅外吸收率較低，受綠光的影響也較小，HGTR KTP 將比普通通量生長晶體或熱液生長晶體具有更高的灰跡電阻。
綠光誘導紅外吸收測試圖
HGTR KTP晶體塊體在532nm輻射下的吸收隨時間變化的動態。該參數表示晶體的效能和灰度跟蹤電阻。這表明晶體的壽命--數值越小，預期壽命越長。
波長1064nm的涂層HGTR KTP的吸收?qǐng)D
